SPEWE ES-212-30 User manual

1903115 | 01-2017 | spewe.ch ES-212-30 1
Zubehör zu Glühdrahtgerät
Sicherheitshinweise 2
Bedienungsanleitung 3-7
Ersatzteilliste 8
Découpeuse a filament chauffant
nstructions de sécurité 2
Mode d’emploi type 3-7
Liste pièces de rechange 8
Trancia a filo incandescente
Avvisi di sicurezza 2
struzioni per l’uso modello 3-7
Elenco dei pezzi di ricambio 8
Heated Wire utting Device
Safety nstructions 2
Operating nstructions 3-7
Replacement Parts 8
ES-212-30
Art.-Nr. 1200038 (EU
Art.-Nr. 1200167 (EU)
Art.-Nr. 1200168 ( H)
F
I
D
GB

2 ES-212-30 1903115 | 01-2017

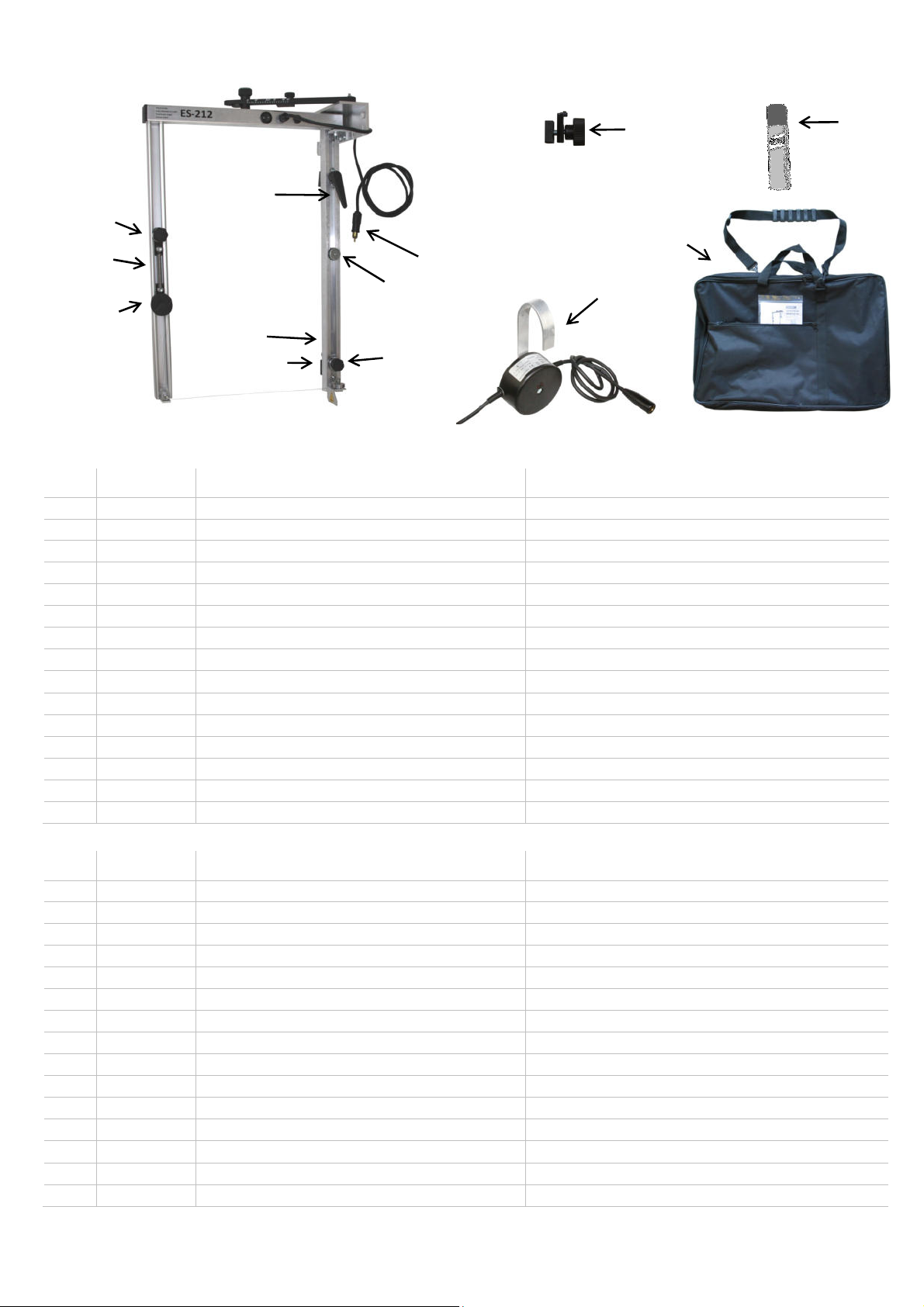

Lieferumfang | Volume de fournitures | orredo di fornitura | Scope of delivery
D
Lieferumfang: Eckschneider ES-212-30, Trafo, Reiter, Anleitung.
Optional mit oder ohne Transporttasche
Technische Daten: Schnittlänge: 31 cm Schnitttiefe: 52 cm Gewicht Gerät: 2.0 kg
Zuschnitt: Thermisch Stromversorgung: über Trafo
F
Volume de livraison : Découpeuse dángle type ES-212-30, transformateur, cavalier, mode d’emploi.
En options: avec sac de transport
Caractéristiques
techniques :
Longueur de coupe: 31 cm Profondeur de coupe: 52 cm Poids de l’appareil: 2.0 kg
Découpe: thermique Alimentation électrique: via le transformateur
I
Corredo di fornitura : Dispositivo di taglio angoli modello ES-212-30, trasformatore, cavalletto, struzioni d’uso.
Optionale: Custodia
Dati tecnici: Lunghezza di taglio: 31 cm Profondità di taglio: 52 cm Peso: 2.0 kg
Taglio: termico Alimentazione: mediante trasformatore
GB
Scope of delivery: Edge cutter type ES-212-30, transformer, slide, operating instructions.
Option: transport bag
Technical details: Cutting length: 31 cm Cutting depth: 52 cm Equipment weight: 2.0 kg
Cut: Thermal Power supply: via transformer
D
Sicherheitshinweise - Vorwort
Diese Anleitung ist die Grundlage zur Bedienung des Glühdraht-Schneidegeräts. Sie verdient hre volle Aufmerksamkeit.
Bevor Sie mit irgendwelchen Arbeiten an oder mit dem Gerät beginnen, verpflichten wir Sie, die vorliegende Anleitung und die
separaten Sicherheitsbestimmungen bis zum Schluss sorgfältig durchzulesen. Bestehen irgendwelche Unklarheiten, sprechen
Sie uns umgehend dazu an. Nehmen Sie das Gerät nicht in Betrieb solange Unklarheiten bestehen. Mit der nbetriebnahme
des Gerätes bestätigen Sie, dass Sie die Anleitung gelesen und verstanden haben und somit die Betriebsverantwortung über-
nommen haben.
F
Remarques de sécurité concernant les coupeuses à filament incandescent – Préface
Ce mode d’emploi est la base pour le maniement de la coupeuse à filament incandescent. Veuillez le consulter avec beau-
coup d’attention.
Avant de commencer quelques travaux que ce soit ou avant d’utiliser la coupeuse, nous vous engageons à lire le présent
mode d’emploi et les remarques de sécurité séparé a minutieusement jusqu’à la fin. S’il y a quelques confusions, n’hésitez
pas à nous contacter immédiatement. Ne mettez pas la coupeuse en service tant qu’il y a des confusions. Avec la mise en
service de la coupeuse, vous confirmez que vous avez lu le mode d’emploi et que vous l’avez compris et ainsi vous prenez en
charge la responsabilité du bon fonctionnement.
I
Avvisi di sicurezza per la trancia a filo incandescente - Premssa
Le presenti istruzioni sono la base per l’uso della taglierina a filo incandescente.
Prima di iniziare qualsiasi operazione sull’apparecchio o con l’apparecchio, vi chiediamo di impegnarvi a leggere attentamente
le presenti istruzioni e la avvertenze di sicurezza separato fino alla fine. Qualora dovessero esservi dei punti non chiari, con-
tattateci immediatamente e parlatecene. Non mettete in funzione l’apparecchio fino a quando sussistono questi dubbi. Met-
tendo in funzione l’apparecchio, confermate di avere letto le istruzioni e di esservi assunto la responsabilità del relativo eserci-
zio.
GB
Hot wire cutter safety advice and instructions manual - Foreword
These instructions must be read before using the hot wire cutter. Please read them carefully.
Before you begin any work or begin using the tool, you must carefully read this introduction and the separate safety advice . f
you have any queries, please do not hesitate to contact us. Do not use the tool if you continue to be unsure about any aspect.
When you begin to use the tool, you tacitly confirm that you have read and understood the introduction and that you take full
responsibility for the operation of the tool.

1903115 | 01-2017 ES-212-30 3
Inbetriebnahme | Installation | Messa in funzione | Setting the Device Up
D

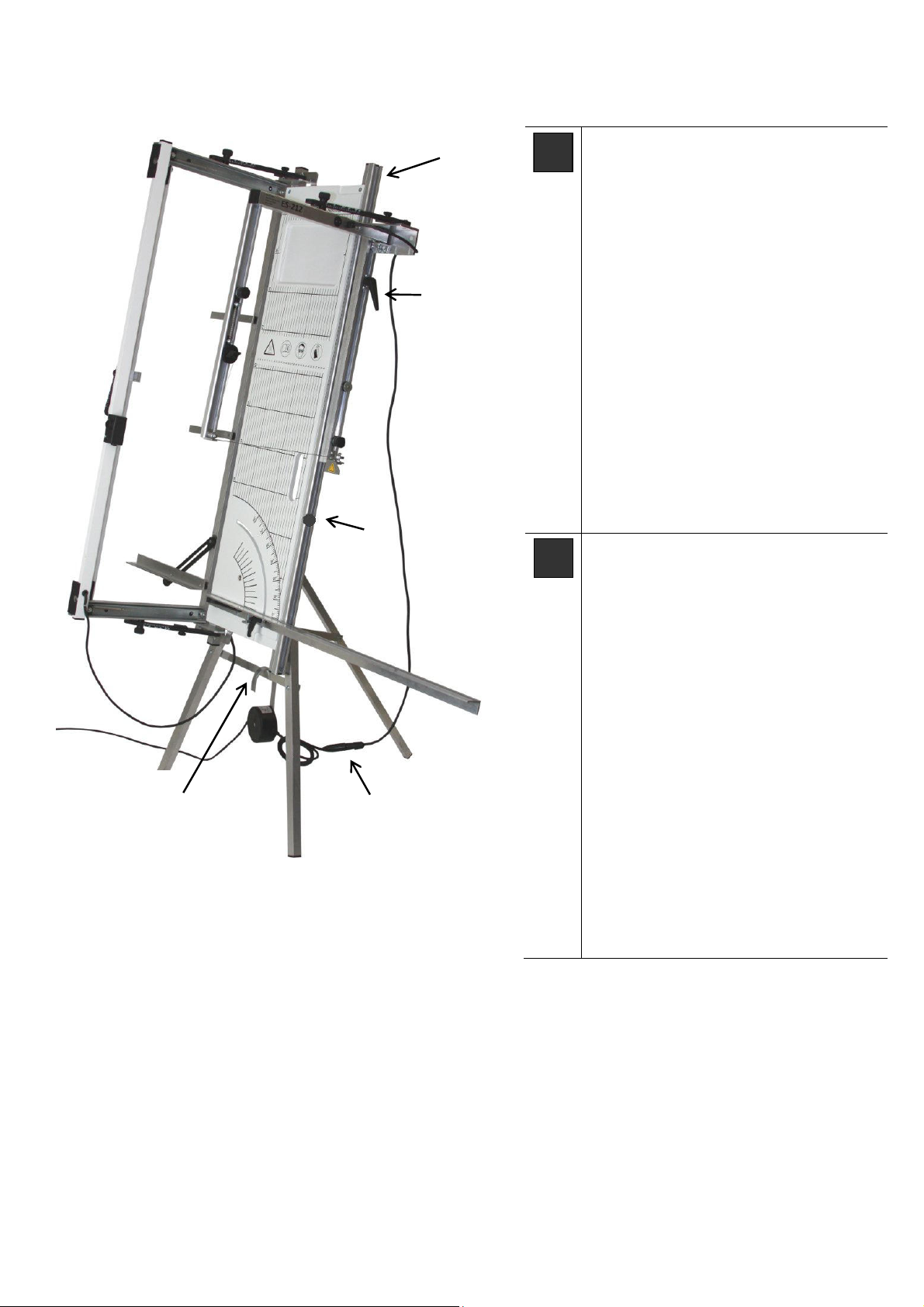

Inbetriebnahme
Bei nachträglichem Zukauf des Eck-
schneiders bitte aufrechte Führungs-
schiene [1] am Standgerät reinigen
und mit Teflonspray (optional erhält-
lich) innwendig auf ganzer Länge
leicht einsprühen und trocknen las-
sen. (Für beste Gleiteigenschaften
monatlich wiederholen)
Reiter [2] von oben in C-Schiene
einschieben.
Eckschneider mittels grauen Teflon-
gleiter in C-Schiene einführen und
Klemmhebel [3] leicht fixieren.
Trafo an Fuss-Querstrebe [4] aufhän-
gen.
Eckschneider mit Trafo verbinden [5]
und Trafo an Stromnetz anschliessen.
F
Mise en service
Si vous ajoutez la découpeuse
d’angle à un équipement, veuillez
appliquer une légère pulvérisation de
téflon (en option) avec la bombe
fournie sur la glissière verticale [1]
tout le long de l’intérieur de l’appareil
de base et laisser sécher (Répétez
l'opération pour meilleure finesse
mensuelle)
nsérez-la dans la serrure [2] de des-
sus du rail C.
ntroduire la découpeuse dans la glis-
sière verticale avec le curseur de té-
flon gris et fixer le levier de serrage
[3].
Transformateur à pied barre de mon-
tage [4].
Coupe de coin en contact avec trans-
formateur [5] et un transformateur
branché sur le secteur.
2
3
1
45

4 ES-212-30 1903115 | 01-2017
Schnittvarianten | Variantes de coupes | Varianti di taglio | utting variants
D
Schrägschnitt:
Reiter [6] mit rechter Hand in gewünschte Neigung
schieben und gleichzeitig Drahtspanner [7] mit
linker Hand nachführen und straffen.
Reiter [8] an [6] führen. Somit sind allfällige Wie-
derholungsschnitte bereits fixiert, auch wenn Reiter
[6] zu einer anderen Neigung umgestellt wird.
Ausschnitttiefe mit Reiter [2] an langer Führungs-
schiene festlegen.
Eckschneider einschalten [10 ], Klemmhebel [3]
nur leicht lösen, Eckschneider bis zum Reiter [2]
gleiten lassen und Dämmplatte bei einem Eckaus-
schnitt nach links oder rechts wegziehen.
Eckschneider vorzugsweise im hinteren Bereich
des Querrohres [11] oder am Klemmhebel haltend
hochschieben. Klemmhebel leicht fixieren und Ge-
rät ausschalten.
Eckschneider NI HT an vorderer Aluschiene
[12] hochdrücken !
F
oupe en biais: Pousser dans la position requise le curseur [6] à l’aide de la main droite tout en vérifiant et en
tendant le tendeur de filament [7] à l’aide de la main gauche
- Positionner le curseur [8] sur [6]. Ainsi, les coupes répétitives éventuelles sont déjà en place même si le
curseur (6) est réglé pour une nouvelle inclinaison.
- Définir la profondeur de coupe à l‘aide du curseur [2] sur la glissière longue.
- Tournez coupe d’angle [10] , desserrer légèrement [3] le levier de serrage, laisser glisser la découpeuse
jusqu'au curseur [2] et retirer l'isolant à gauche et à droite pour une découpe d’angle.
- Lever de préférence la découpeuse d’angle à l’arrière du tube transversal [11] ou sur le levier tout en le
maintenant. Fixer sans forcer le levier le blocage et arrêter l’appareil.
NE PAS pousser la découpeuse d’angle sur le rail d’aluminium avant [12]
I
Taglio obliquo: spingere il corsoio [6] nell’inclinazione desiderata con la mano destra e tendere contempora-
neamente il tendifilo con la mano sinistra;
- accostare il corsoio [8] su [6]. n questo modo vengono fissati tutti i tagli ripetitivi anche nel caso in cui il corsoio
[6] sia impostato con una diversa inclinazione;
- definire la profondità di intaglio con il corsoio [2] sulla guida lunga;
- Girare la taglierina angolare [10], allentare leggermente la leva di fissaggio [3], far scorrere il dispositivo di taglio
angoli fino al corsoio [2] e rimuovere la piastra insonorizzante da sinistra o da destra;
- sollevare il dispositivo di taglio angoli nella parte posteriore del tubo longitudinale o sulla leva di fissaggio,
afferrandola. Fissare leggermente la leva di fissaggio e spegnere l’apparecchio.
NON sollevare la taglierina afferrandola per la guida di alluminio anteriore [2].
GB
Slope cut: Push slide [6] with right hand into desired slope and follow up wire tensioner [7] with left hand and
tension.
- Direct slide [8] to [6]. This means that any repeat cuts are already fixed, even if the slide [6] is readjusted o a
different slope.
- Set cutting depth with slide [2] on long guide rail.
- Activate edge cutter [10], only slightly loosen clamp lever [3], allow edge cutter to move to the slide [2] and
retract the insulation board with an edge cut to the left or right.
- Preferably push up the edge cutter holding the cross tube or on the clamp lever in the rear area. Fit clamp lever
slightly and switch off the equipment.
Do NOT press up the edge cutter on the front aluminium rail [12].
7
8
6
10
3
12
11
2

1903115 | 01-2017 ES-212-30 5
Schnittvarianten | Variantes de coupes | Varianti di taglio | utting variants
D

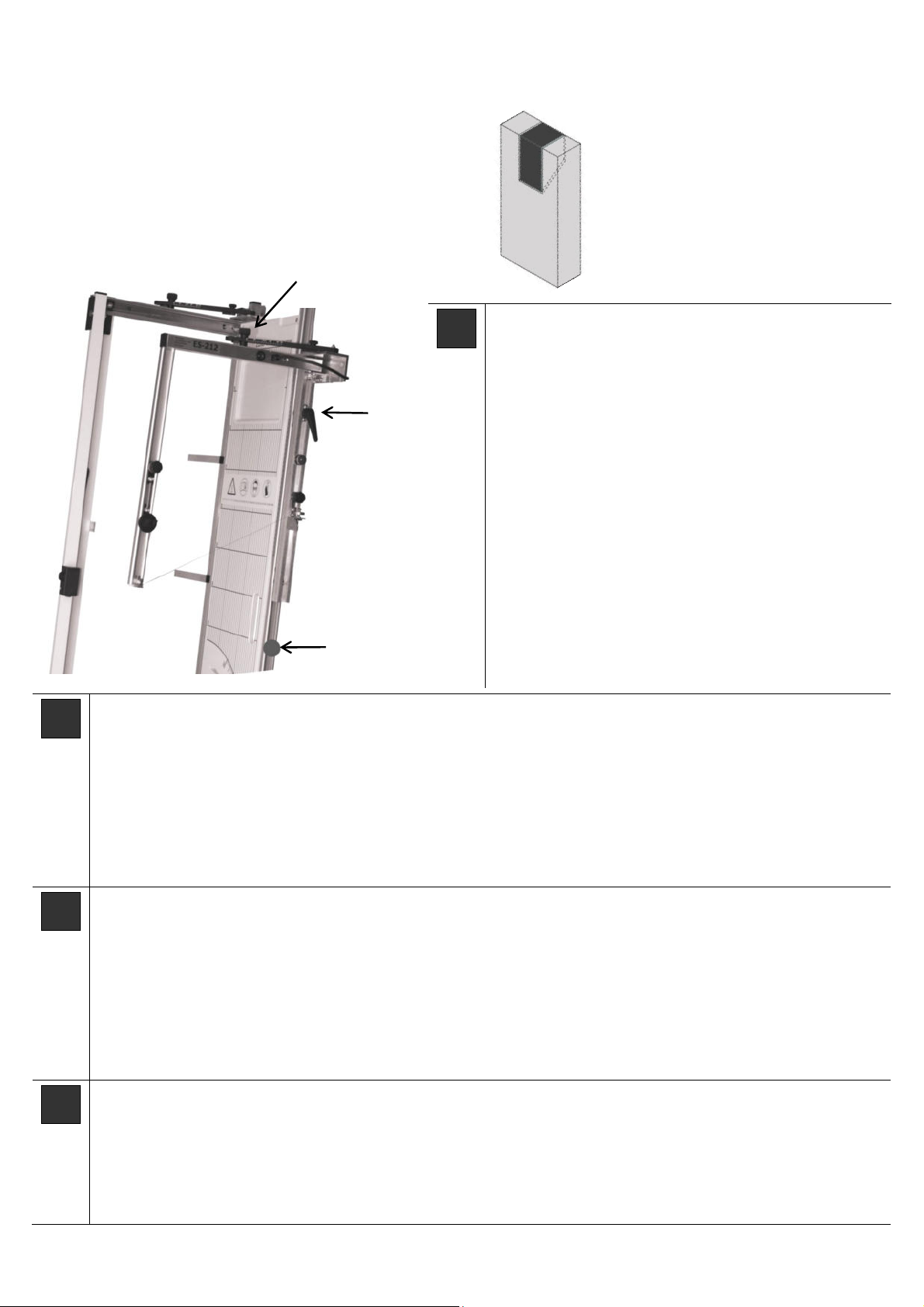

Dachsparrenausschnitt:
Dachneigung an allen Dämmplatten gemäss
Gebäudelänge mit langem Draht zuschneiden.
- Neigung an Eckschneider wie oben beschrieben
(Schrägschnitt) einstellen.
- Sparrenausschnitt an Dämmplatte markieren,
Sparrenhöhe mittels Reiter [2] fixieren.
- Einschnitt senkrecht ausführen, Dämmplatte um
Sparrenbreite verschieben, Eckschneider hoch-
schieben und mittels Klemmhebel [3] fixieren.
Sparrenausschnitt kann bei liegender Platte auch
an Stirnseite ausgeschnitten werden:
Gewünschte Neigung durch Abschwenken des
Eckschneiders positionieren und mittels
Sterngriff [13] fixieren. Sparrenhöhe mittels Reiter
[2] fixieren.
F
Découpe de chevrons : Découper l’inclinaison du toit sur tous les panneaux isolants selon la longueur
avec un filament long.
Régler l’inclinaison sur la découpeuse d'angle comme décrit ci-dessus (coupe en biais).
Marquer la découpe des chevrons sur l’isolant, fixer la hauteur de chevron par curseur [2] Pratiquer
une incision verticale, déplacer l'isolant autour de la largeur du chevron et remonter la découpeuse et
la fixer sans forcer avec le levier de serrage [3].
Les chevrons peuvent être aussi découpés sur la face avant en laissant le panneau couché. Position-
ner l'inclinaison requise en tournant la découpeuse d’angle et la fixer au moyen de la poignée étoile
[13]. Fixer la hauteur des chevrons au moyen du curseur [2].
I
Taglio per travetti: ntagliare l’inclinazione del tetto di tutte le piastre insonorizzanti in funzione della
lunghezza con il filo lungo;
mpostare l’inclinazione sulla taglierina come descritto sopra (taglio longitudinale);
Marcare l’intaglio sulle piastre insonorizzanti, fissare l’altezza del travetto con il corsoio [2]; - effettuare il
taglio verticalmente, spostare la piastra insonorizzante e la larghezza del travetto e sollevare la taglieri-
na verticale fissandola leggermente con la leva di fissaggio [3];
l’intaglio del travetto può essere effettuato anche con piastra orizzontale sul lato frontale. Posizionare
l'inclinazione desiderata orientando il dispositivo di taglio angoli e fissarlo con l’impugnatura a stella
[13]. Fissare l'altezza con il corsoio [2].
GB
Rafter section: Cut the roof slope on all insulation boards in accordance with the long wire.
Set slope on edge cutter as described above (slope cut).
Mark rafter section on insulation board, fit rafter height with slide [2]. Perform insection vertically, re-
move insulation board by rafter width and push edge cutter back up and fit slightly with clamp lever [3].
Rafter section can also be cut out on front side if the board is lying down.
Position desired slope by tilting the edge cutter & fit with star handle [13]. Fit rafter height with slide [2]
3
13
2

6 ES-212-30 1903115 | 01-2017
Justierung | Ajustage | Torsiometrica | Adjustment
D

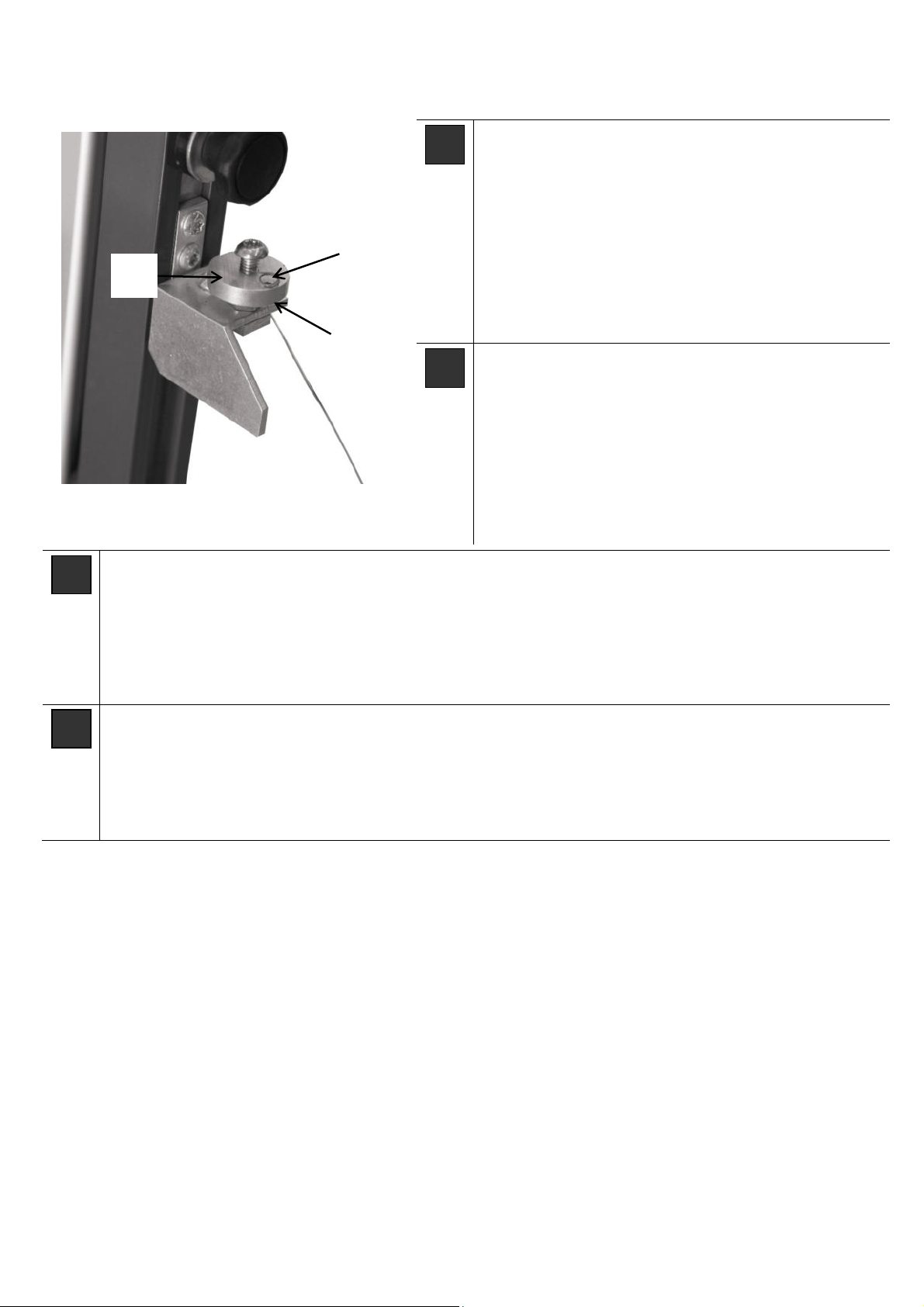

90° Draht-Justierung: Gleiter [6] ganz
nach unten schieben. Durch Drehen der
Drahtaufnahmerondelle [14] wird die exak-
te 90° Justierung vorgenommen.
Parkposition: Wird der Eckschneider
nicht benötigt, lässt sich dieser soweit ab-
schwenken, dass ein ungehindertes Arbei-
ten mit dem Standgerät möglich ist.
Der Eckschneider muss nicht demontiert
werden.
F
Ajustement à 90° Pousser tout en bas le
curseur [6] L’ajustement exact à 90°
s’obtient en tournant la rondelle de récep-
tion du filament [4].
Position d’arrêt : Si la découpeuse
d’angle est inutile, elle se laisse tourner de
manière à permettre un travail sans en-
trave sur l‘appareil de base.
La découpeuse d’angle ne doit pas être
obligatoirement démontée.
I
Regolazione a 90°: abbassare com-
pletamente il corsoio [6]. La regolazione
esatta a 90° si ottiene ruotando la rotella
del filo [14].
Posizione “parcheggio”: qualora non si
renda necessario utilizzare il dispositivo di
taglio angoli, sarà possibile abbassarlo in
modo tale da non intralciare le operazioni
dell’apparecchio a pavimento.
Non è necessario smontarlo.
GB
90° adjustment: Push slide [6] all the way
down. By rotating the wire intake roundels
[14], the exact 90° adjustment is perfor-
med.
Parking position: f the edge cutter is not
required, it can be pivoted so that unob-
structed working with the standing
equipment is possible. The edge cutter
does not have to be dismounted.
6
14
15

1903115 | 01-2017 ES-212-30 7
Draht ersetzen, Draht nachziehen | Remplacer, retendre le filament | Sostituire il filo, tendere il
filo | Installing New Wire, Re-Tightening the Wire
D
Draht nachziehen:
Drahtrest aus Rondelle [14] entfernen und Rondelle
mit Drahtdurchführungsloch seitlich abdrehen.
Flügelgriff [15] an Endlosdrahtspule leicht lösen,
neuen Draht vorziehen, bei Rondelle von unten
einfädeln [16] und mittels einfachem Schlick [17]
sichern. Überschüssiger Draht auf Drahtspule zu-
rückwickeln und Flügelgriff [15] wieder gut fixieren.
Anschliessend Draht mittels Sterngriff [7] spannen.
F
Resserrer le filament
Enlever le reste de filament de la rondelle et tourner vers
l’arrière avec le trou guide filament Desserrer la poignée-
étoile [14] sur la bobine de fil en continu, sortir le filament
neuf, l’enfiler [16] depuis le bas et bloquer avec un
simple fil de fer noué [17].
Rembobiner sur la bobine le filament en excès et bien
fixer de nouveau la poignée étoile [15].
Puis serrer le fil au moyen de la poignée-étoile [7].
16
14
I
Serraggio filo:
Rimuovere i residui di filo dalla rondella [14] ruotando la rotella all’indietro con il foro guidafilo.
Allentare leggermente l’impugnatura a stella [15] sulla bobina del filo, tirare del filo nuovo e infilarlo dalla parte in-
feriore [16], fissarlo con un’asola semplice [17]
Riavvolgere il filo in eccesso sulla bobina e fissare l’impugnatura a stella [5].
Serrare il filo con l’impugnatura a stella [7].
GB
Tightening the wire:
Remove remaining wire from the roundel [4] and turn roundel back with wire guiding hole.
Slightly loosen star handle [15] on endless coil, pull wire forward, at roundel thread from the bottom [16] and
secure with simple ooze [17]. Rewind excessive wire on wire coil and fit star handle [15] again.
Subsequently tighten wire with star handle [7].
17

8 ES-212-30 1903115 | 01-2017
Ersatzteilliste / Nomenclature / Elenco parti di ricambio per modello / Spare parts list
Ersatzteile Nomenclature
1 1200016 Ersatzdrahtspule 0.5mm / 6m Bobine de fil de remplacement 0.5mm / 6m
2 1900065 Gerätestecker Fiche de connexion de l’appareil
3 1900545 Klemmhebel Gross M6/80 Grand levier de serrage M6/80
4 1900575 Rändelmutter Metall, M6 Ecrou molleté métallique, M6
5 1900713 Schrägstellreiter hinten (komplett) Curseur d’inclinaison arrière (complet)
6 1900588 Sterngriffmutter 28-M6 Manette M6, D=28mm
7 1900584 Feststell-Reiter komplett Curseur complet
8 1901758 Flügelgriffgriffmutter 32-M6-S poignée papillon M6-S, 32mm
9 1900648 Teflongleiter grau, 33x23mm Guide teflon gris, 33x23mm
10 1900649 Teflonscheibe grau, 27x8mm Disque teflon gris, 27x8mm
11 1900463 Teflon-Spray, Dose 100ml Spray teflon, boîte 100ml
12 1903221 Transformator 11V, 230V DE Transformateur 11V, 230V DE
12.1
1903220 Transformator 11V, 230V CH Transformateur 11V, 230V CH
13 1900521 Zugfeder Ressort de traction
14 1904925 Transporttasche Sac de transport
Elenco parti di ricambio per modello
Spare parts list
1 1200016 Bobina del filo di ricambio 0,5 mm / 6 m Spare wire coil 0.5mm / 6m
2 1900065 Spina connettore Connector
3 1900545 Leva di bloccaggio M6/80 Clamp lever large M6/80
4 1900575 Dado zigrinato metallico, M6 Knurled nut metal, M6
5 1900713 Corsoio di posizionamento posteriore nclination slide rear (complete)
6 1900588 Dado a stella M6, D=28mm Star handle nut M6, D=28mm
7 1900584 Cavaliere dichiarativo Declaratory rider
8 1901758 Dado a stella M6-S, 32mm T-handle nut M6-S, 32mm
9 1900648 Guida di teflon, grigia, 33x23 mm Teflon slide grey, 33x23mm
10 1900649 Rondella di teflon grigia, 27x8 mm Teflon disc grey, 27x8mm
11 1900463 Teflonspray, 100ml Teflon spray, tin 100ml
12 1903221 Trasformatore 11V, 230V DE Transformer 11V, 230V DE
12.1
1903220 Trasformatore 11V, 230V CH
13 1900521 Molla di tensione Tension spring
14 1904925 Custodia per il trasporto Transport bac
1,8
2
3
4
5
6
9
11
12
7
10
13
14
