Festo CP-FB13-E Parts list manual

Kurzbeschreibung
CP-Feldbusknoten 13
CP FB13-E
Brief Description
CP fieldbus node 13
CP FB13-E
Notice simplifiée
Noeud bus de
terrain CP 13
CP FB13-E
Breve descrizione
Nodo Fieldbus CP 13
CP FB13-E
Handledning
CP- fältbussnod 13
CP FB13-E
Breve descripción
Nodo de bus de
campo CP 13
CP FB13-E
9810a
PROFIBUS DP
380897
Feldbusprotokoll Fieldbus protocol Protocolo de bus de campo
Protocoles de bus de terrain Protocollo Fieldbus Fältbussprotokoll

Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
English. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Español . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Italiano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Svenska . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
(Festo AG & Co., D-73726 Esslingen, 1998)
CP FB13-E
9810a 2

1Benutzerhinweise
Der CP-Feldbusknoten 13 ist ausschließlich für den Einsatz als
Teilnehmer am PROFIBUS-DP bestimmt. Hierbei sind die ange-
gebenen Grenzwerte der technischen Daten einzuhalten.
Ausführliche Informationen finden Sie in Beschreibung
P.BE CP-FB13-E-....
WARNUNG:
• Schalten Sie die Spannung aus, bevor Sie Steckverbinder
zusammenstecken oder trennen (Funktionsschädigung).
• Verwenden Sie nur Netzteile, die eine sichere elektrische
Trennung der Betriebsspannung nach IEC 742/EN 60742/
VDE 0551 mit mindestens 4 kV Isolationsfestigkeit
gewährleisten (Protected Extra-Low Voltage, PELV,
siehe nebenstehendes Zeichen).
Schaltnetzteile sind zulässig, wenn sie die sichere Trennung
im Sinne der EN 60950/VDE 0805 gewährleisten.
• Schließen Sie einen Erdleiter mit ausreichendem Leitungs-
querschnitt an den mit gekennzeichneten Anschluß
an, wenn die Ventilinsel nicht auf einem geerdeten
Maschinengestell montiert ist.
HINWEIS:
Nehmen Sie nur einen komplett montierten und verdrahteten
Knoten in Betrieb.
Deutsch
CP FB13-E
9709 NH 3

2Konfiguration
VORSICHT:
Der Knoten enthält elektronisch gefährdete Bauelemente.
Berühren der Kontaktflächen an Steckverbindungen und
Mißachtung der Handhabungsvorschriften für elektrostatisch
gefährdete Bauelemente können den Knoten zerstören.
Gehen Sie beim Konfigurieren wie folgt vor:
1. Betriebsspannung abschalten.
2. Abdeckung des DIL-Schalters öffnen.
3. Feldbusadresse einstellen.
4. Spannungsüberwachung aktivieren, falls gewünscht.
5. Abdeckung des DIL-Schalters wieder festschrauben.
6. Ist das CP-System letzter Feldbusteilnehmer, muß der
Abschlußwiderstand im Festo Sub-D-Stecker
(TN 18529) aktiviert werden.
Deutsch
CP FB13-E
4 9709 NH

1
2
Adreßwahlschalter (Einer, Zehner, Hunderter)
Spannungsüberwachung
Beispiel: Einstellung Stationsnummer 05
Einer
Einstellung bei
Zehner Stationsnummer: 05
Hunderter
0
1
2
SAVE
POWER
24 VDC
POWER V
PROFIBUS-DP
BUS ERROR
6
5
2
7890
1
3
4
6
5
2
7890
1
3
4
1
2
6
5
2
7890
1
3
4
6
5
2
7890
1
3
4
Deutsch
CP FB13-E
9709 NH 5

DIL-Schaltereinstellung
DIL-Schalter
(Werksein-
stellung)
Element Funktion
1
Stationsnummer ON: Stationsnummer > 100 OFF: Stationsnummer < 100
2
Spannungs-
überwachnung ON: aktiv OFF: inaktiv
3
Feldbusprotokoll ON: muß auf ON stehen
4
Feldbusprotokoll ON: muß auf ON stehen
5
Feldbusprotokoll ON: muß auf ON stehen
4
Feldbusprotokoll OFF: muß auf OFF stehen
Feldbusbaudrate
Der CP-Knoten stellt sich automatisch auf die richtige Baudrate
ein.
Deutsch
CP FB13-E
6 9709 NH

3Anschlußbelegung
Feldbus
1 n.c.
2 n.c.
3 RxD/TxD-P
4 CNTR-P
5DGND
6VP
7 n.c.
8 RxD/TxD-N
9 n.c.
Gehäuse Schirm
Betriebsspannung
1
2
3
4
24 V-Versorgung Elektronik
und Eingänge
24 V-Versorgung Ventile und
Ausgänge
0 V
Erdanschluß
Bedeutung der LED Anzeigen
Siehe Beschreibung "CP-Feldbusknoten 13".
0
1
3
2
SAVE
POWER
24 VDC
POWER V
ERROR
PROFIBUS-DP
BUS ERROR
Deutsch
CP FB13-E
9709 NH 7

Schaltungsbeispiel Betriebsspannungsanschluß
1
2
3
4
5
Betriebsspannung getrennt abschaltbar
Externe Sicherungen
PE
Potentialausgleich
Erdungsanschluß Pin 4, ausgelegt für 12 A
Abschlußwiderstand am letzten Feldbusteilnehmer
Befindet sich das CP-System am Ende des Feldbussystems, ist
ein Leitungsabschluß erforderlich.
Empfehlung:
Verwenden Sie hierfür den vorkonfektionierten Sub-D-Stecker
von Festo (Teile-Nr. 18529). Im Gehäuse des Festo-Sub-D-
Steckers ist ein geeignetes Widerstandsnetzwerk integriert. Der
Leitungsabschluß ist manuell zu schalten (siehe Beschreibung
"CP-Feldbusknoten 13").
24 V 3,15 A
AC
DC
24 V
± 10 %
2
1
0 V
4
5
3
10 A
Deutsch
CP FB13-E
8 9709 NH

4Adressierung (Beispiel Standard-Mode)
Adresse 12; Standard-Mode
1 Octets 1/2: A20.0 ... A21.7
2 Octets 1/2: E20.0 ... E21.7
3 ungenutzt
4 ungenutzt
5 Octets 5/6: A24.0 ... A25.7
6 Octets 5/6: E24.0 ... E25.7
A = Ausgang; E = Eingang
1. Ein CP-Ventilplatz belegt zwei Adressen:
- niederwertige Adresse = Vorsteuermagnet 14
- höherwertige Adresse = Vorsteuermagnet 12.
2. Elektrische Ausgangs- oder Eingangsmodule belegen
je 16 Ausgangs- oder Eingangsadressen.
Ausführliche Angaben zur Adressierung des CP-Systems finden
Sie in der Beschreibung "CP-Feldbusknoten 13".
0
1
3
2
SAVE
POWER
24 VDC
POWER V
ERROR
PROFIBUS-DP
BUS ERROR
12
34
56
Deutsch
CP FB13-E
9709 NH 9

5Technische Daten
Typ CP FB13-E
Schutzart (nach DIN 40050) IP 65
Umgebungstemperatur - 5o... + 50 oC
Lagertemperatur - 20o... + 70 oC
Pin 1 – Betriebsspannungsanschluß
Elektronik/Eingänge
•Nennwert (verpolungssicher)
•Toleranz
•zul. Gesamtstrom
DC 24 V
DC 20,4 V...26,4 V
250 mA
Pin 2 – Betriebsspannungsanschluß
Ausgänge/Ventile
•Nennwert (verpolungssicher)
•Toleranz
•zul. Gesamtstrom
DC 24 V
DC 20,4 V...26,4 V
Summe aller eingeschalteten
Magnetventile
Elektromagnetische Verträglichkeit
Störaussendung
•geprüft nach EN 55011
Störfestigkeit
•geprüft nach EN 50082-2
Grenzwertklasse B
Deutsch
CP FB13-E
10 9709 NH

1User instructions
The CP fieldbus node 13 is designed exclusively for use as a
slave on the PROFIBUS-DP. The limit values of the technical
specifications must be observed.
Please refer to the manual P.BE CP-FB13-E... for detailed infor-
mation.
WARNING:
• Switch off the power supply before you connect or
disconnect plugs (danger of functional damage).
• Use only power units which guarantee reliable isolation
of the operating voltages as per IEC 742/EN 60742/
VDE 0551 with at least 4 kV isolation resistance (protected
extra low voltage, PELV, see adjacent designation).
Switch power packs are permitted if they guarantee
reliable isolation in accordance with EN 60950/VDE 0805.
• Connect an earth conductor with sufficient cross section
to the connection marked with , if the valve terminal
is not fitted on an earthed machine stand.
PLEASE NOTE
Only operate a node which is completely fitted and
electrically wired.
English
CP FB13-E
9810a 11

2Configuration
CAUTION
The node contains elements which are liable to damage by
electrostatic charges. The node can also be destroyed if the
contact surfaces of plug connectors are touched, or if the
regulations for handling electrostatically vulnerable compo-
nents are not observed.
Please observe the following when configuring:
1. Switch off the operating voltage.
2. Open cover for the DIL switch.
3. Set fieldbus address.
4. Activate voltage monitoring if required.
5. Fix the cover of the DIL switch.
6. If the CP system to be connected is at the end of a
fieldbus line, the terminating resistor in the Festo Sub-D
plug must be activated.
English
CP FB13-E
12 9810a

1
2

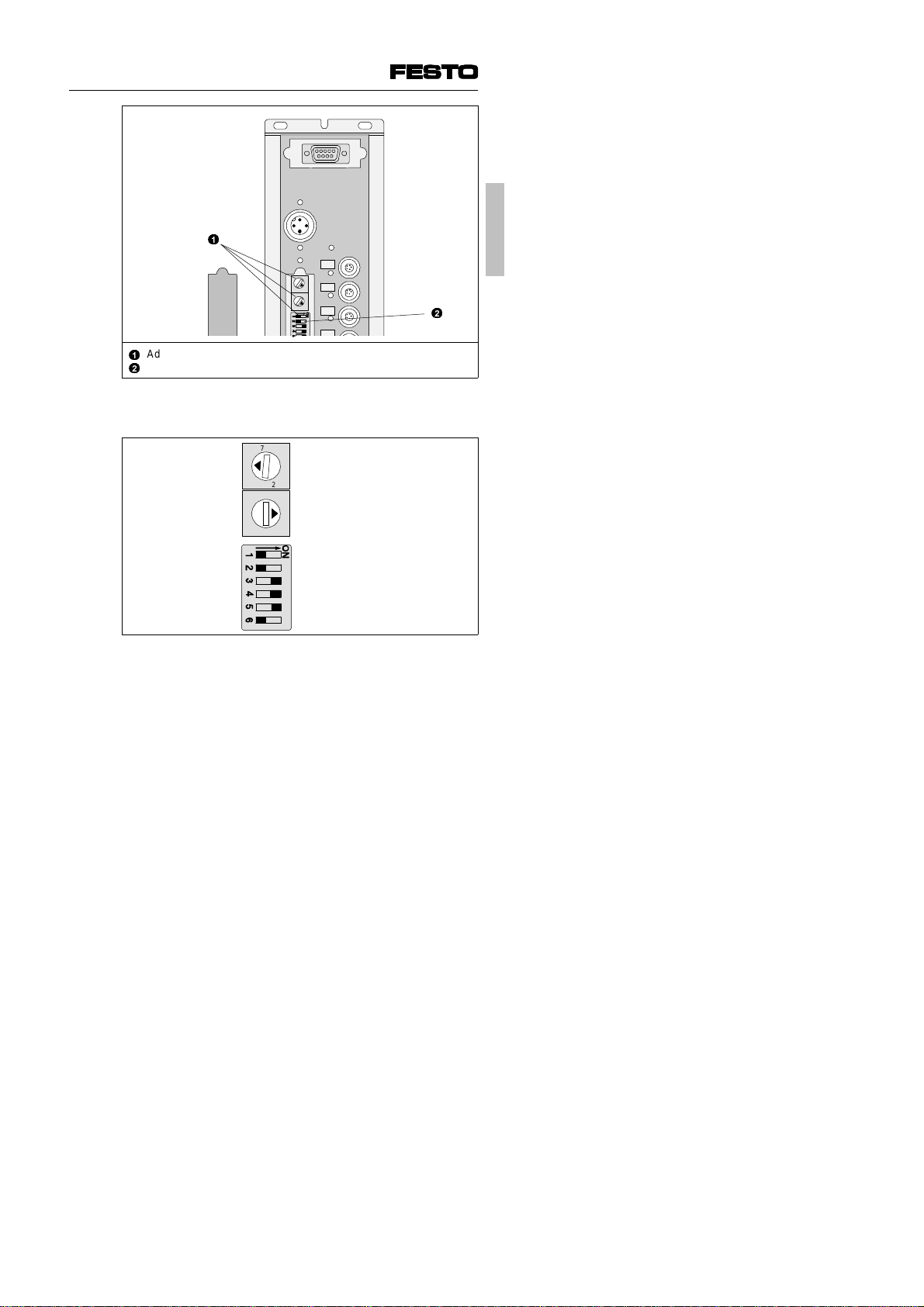

Address selector switch (Units, Tens, Hundreds)
Voltage monitoring
Example: Setting station number 05
Units
Setting
station number 05
Tens
Hundreds
0
1
2
SAVE
POWER
24 VDC
POWER V
PROFIBUS-DP
BUS ERROR
6
5
2
7890
1
3
4
6
5
2
7890
1
3
4
1
2
6
5
2
7890
1
3
4
6
5
2
7890
1
3
4
English
CP FB13-E
9810a 13

Setting the DIL switch
DIL switch
(factory
setting)
Element Function
1
Station number ON: Station number > 100 OFF: Station number < 100
2
Voltage
monitoring ON: active OFF: inactive
3
Fieldbus protocol ON: must be set at ON
4
Fieldbus protocol ON: must be set at ON
5
Fieldbus protocol ON: must be at at ON
4
Fieldbus protocol OFF: must be set at OFF
Fieldbus baud rate
The CP node sets itself to the correct baud rate.
English
CP FB13-E
14 9810a

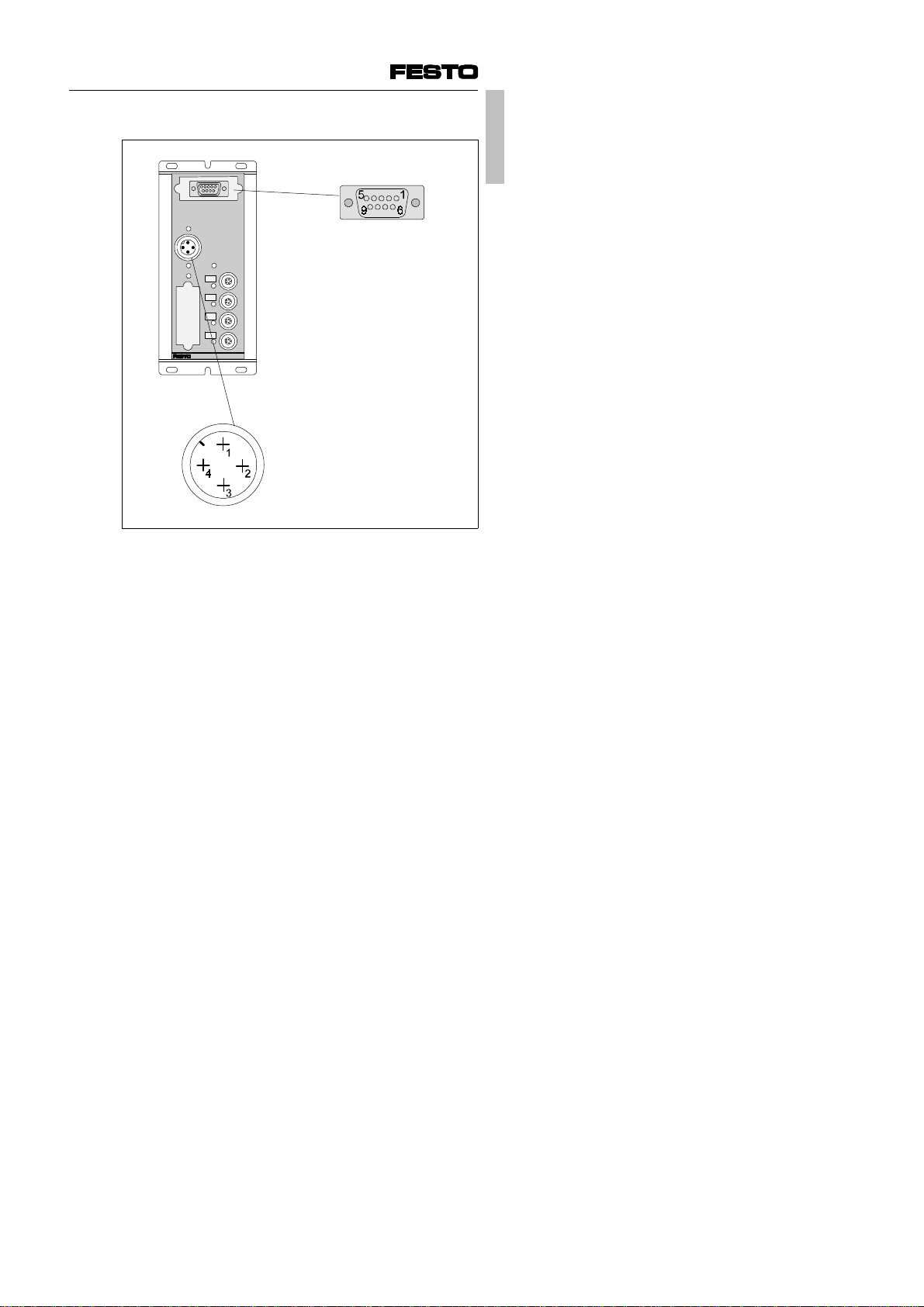

3Pin assignment
Fieldbus
1 n.c.
2 n.c.
3 RxD/TxD-P
4 CNTR-P
5DGND
6VP
7 n.c.
8 RxD/TxD-N
9 n.c.
Housing Screening
Operating voltage
1
2
3
4
24 V supply electronics and
inputs
24 V-supply valves and
outputs
0 V
Earth connection
Meaning of the LED displays
Refer to manual "CP fieldbus node 13".
0
1
3
2
SAVE
POWER
24 VDC
POWER V
ERROR
PROFIBUS-DP
BUS ERROR
English
CP FB13-E
9810a 15

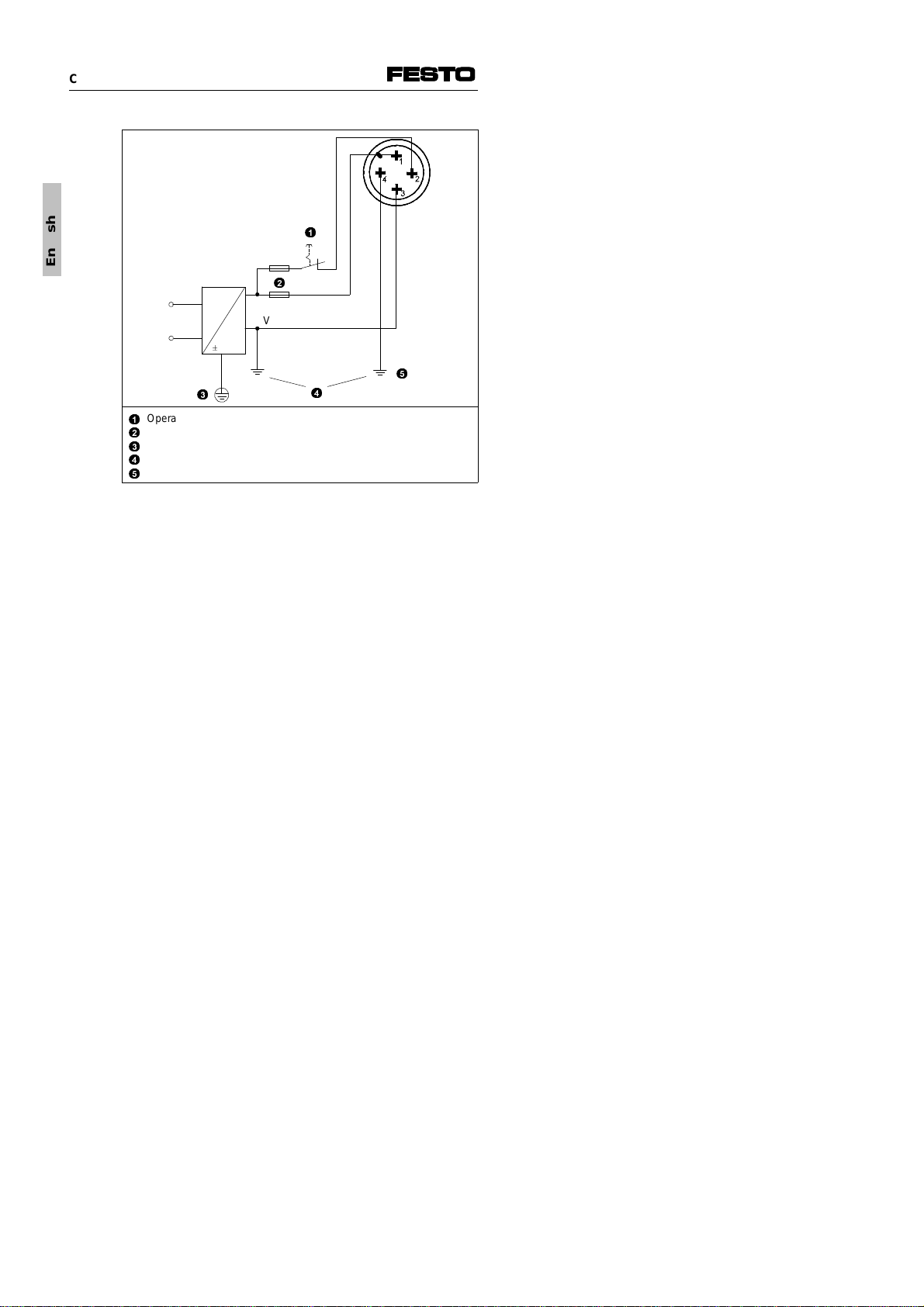

Circuit example of operating voltage connection
1
2
3
4
5
Operating voltage can be switched off separately
External fuses
PE
Potential equalization
Earth cable connection pin 4 designed for 12 A
Terminating resistor on the last fieldbus slave
If the CP system is at the end of the fieldbus system, a cable
termination is required.
Recommendation:
Use the Sub-D plug from Festo (part no. 18529) for this pur-
pose. A suitable RC network has already been fitted into the
housing of the Festo Sub-D plug. The cable termination must
be switched manually (refer to manual "CP fieldbus node 13").
24 V 3,15 A
AC
DC
24 V
± 10 %
2
1
0 V
4
5
3
10 A
English
CP FB13-E
16 9810a

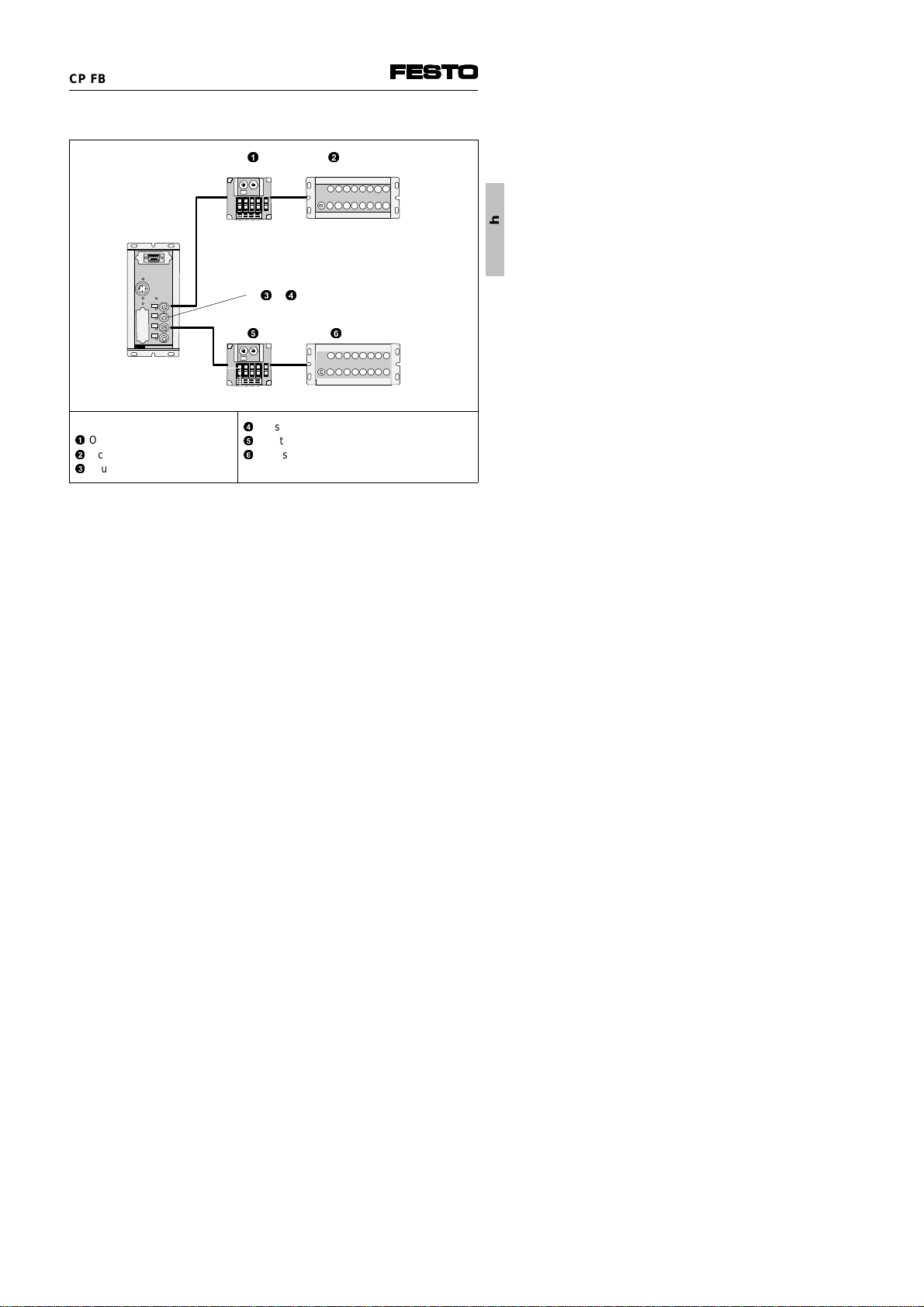

4Addressing (example with standard mode)
Address 12; standard mode
1 Octets 1/2: A20.0 ... A21.7
2 Octets 1/2: E20.0 ... E21.7
3 unused
4 unused
5 Octets 5/6: A24.0 ... A25.7
6 Octets 5/6: E24.0 ... E25.7
A = output; E = input
1. A CP valve location occupies two addresses:
- lower valve address = pilot valve coil 14
- higher valve address = pilot valve coil 12.
2. Electrical output or input modules occupy
16 output or input addresses.
You will find detailed information on addressing in the manual
"CP system".
0
1
3
2
SAVE
POWER
24 VDC
POWER V
ERROR
PROFIBUS-DP
BUS ERROR
12
34
56
English
CP FB13-E
9810a 17

5Technical specifications
Type CP FB13-E
Protection class (as per DIN 40050) IP 65
Ambient temperature - 5o... + 50 oC
Storage temperature - 20o... + 70 oC
Pin 1 – Operating voltage connection
for electronic components/inputs
•Rated value
(protected against incorrect polarity)
•Tolerance
•Current consumption
DC 24 V
DC 18 V...30 V
200 mA
Pin 2 – Operating voltage connection
for outputs/valves
•Rated value
(protected against incorrect polarity)
•Tolerance
•Current consumption
DC 24 V
DC 20,4 V...26,4 V)
Sum of all switched
CP solenoid valves
Electromagnetic compatibility (EMC)
Resistance to suppression
•tested as per EN 55011
Resistance to interference
•tested as per EN 50082-2
Limit value severity B
English
CP FB13-E
18 9810a

1Instrucciones para el usuario
El nodo de bus de campo CP 13 está diseñado exclusivamente
para ser utilizado como slave en PROFIBUS-DP. Deben obser-
varse los valores límite de las especificaciones técnicas.
Para una detallada información, consultar el manual
P.BE CP-FB13-E....
ATENCIÓN:
• Desconectar la alimentación antes de conectar o
desconectar clavijas (riesgo de daños funcionales).
• Utilizar sólo fuentes de alimentación que garanticen un
aislamiento fiable de las tensiones de alimentación según
IEC 742/EN 60742/VDE 0551 de por lo menos 4 kV de
resistencia de aislamiento (Protected Extra-Low Voltage,
PELV, vease la designación adyacente).
Pueden utilizarse fuentes de alimentación conmutadas,
siempre que garanticen un aislamiento fiable según
EN 60950/VDE 0805.
• Utilizar un conductor de tierra con sección suficiente en la
conexión marcada con si el terminal de válvulas no
eestá montado en un bastidor puesto a tierra.
POR FAVOR, OBSERVAR:
Poner en marcha el nodo solamente cuando esté completa-
mente montado y cableado.
Español
CP FB13-E
9810a 19

2Configuración
PRECAUCIÓN:
El nodo contiene elementos que son susceptibles de dañar-
se por descargas electrostáticas. El nodo también puede
destruirse si se tocan las superficies de contacto de los co-
nectores o si no se observan las normas para la manipula-
ción de componentes sensibles a las descargas electrostáti-
cas.
Observar lo siguiente al configurar:
1. Desconectar la tensión de alimentación.
2. Abrir la tapa del interruptor DIL.
3. Establecer la dirección del bus.
4. Activar la supervisión de tensión si es necesario.
5. Recolocar la tapa del interruptor DIL.
6. Si el sistema CP se halla conectado al final de una línea
de bus, debe activarse la resistencia de terminación en la
clavija Festo Sub-D (node artículo 18529).
Español
CP FB13-E
20 9810a
