Mobiclinic FORTUNA User manual

Manual de instrucciones
GRÚA FORTUNA
Instrucciones en Español
User manual in English
Mode d'emploi en Français
Istruzioni in Italiano
Gebrauchsanweisung auf Deutsch
Manual de instruções em Português
ES
EN
FR
IT
DE
PT

ESENFRITDEPT
Por favor, lea detenidamente estas
instrucciones antes de usar la grúa eléctrica.
ÍNDICE
Grúa Fortuna
1. Advertencias
2. Partes de la grúa
3. Datos técnicos
4. Instalación y uso
5. Manual de usuario
6. Batería
7. Cuidado y mantenimiento
8. Solución de problemas
2
3
3
3
4
5
7
8
8

Dimensiones: 1200x670x1330mm (LxWxH)
Horquillas: 765mm
Rango de elevación: 550mm (min), 1680mm (max)
Velocidad max. Sin carga: 31mm/s
Velocidad max. Con carga: 6.7mm/s
Potencia: DC24V
Motor: 24V/8000N
Capacidad de carga: 135kg
Peso neto: 45kg
Sonido: 65dB(A)
Normalmente, esta batería puede sostener la elevación
hacia arriba y hacia abajo unas 60 veces después de la
carga completa. Este modelo no puede funcionar mientras
se está cargando.
3. DATOS TÉCNICOS
3.11.
3.10.
3.9.
3.8.
3.7.
3.6.
3.5.
3.4.
3.3.
3.2.
3.1.
Monte el producto de acuerdo con este manual de instrucciones.
Monte apropiadamente el actuador en la grúa.
Cargue la batería no menos de 4 horas hasta que esté completamente cargada.
Lea detenidamente este manual de instrucciones.
Por razones de seguridad y según las necesidades del usuario, seleccione el modelo, tamaño, material y accesorios adecuados.
ESENFRITDEPT
2. PARTES DE LA GRÚA
1. ADVERTENCIAS
Grúa Fortuna
1.5.
1.4.
1.3.
1.2.
1.1.
1. Brazo de la grúa
2. Estructura
3. Caja de control
4. Actuador
5. Pedal para ajustar la anchura
6. Ruedas traseras con freno de 4”
7. Base
8. Ruedas delanteras de 3”
1
4
6
7
8
5
3
2
3
920
1100
465
515
910 670
540 790
180
790 540
600-665

ESENFRITDEPT

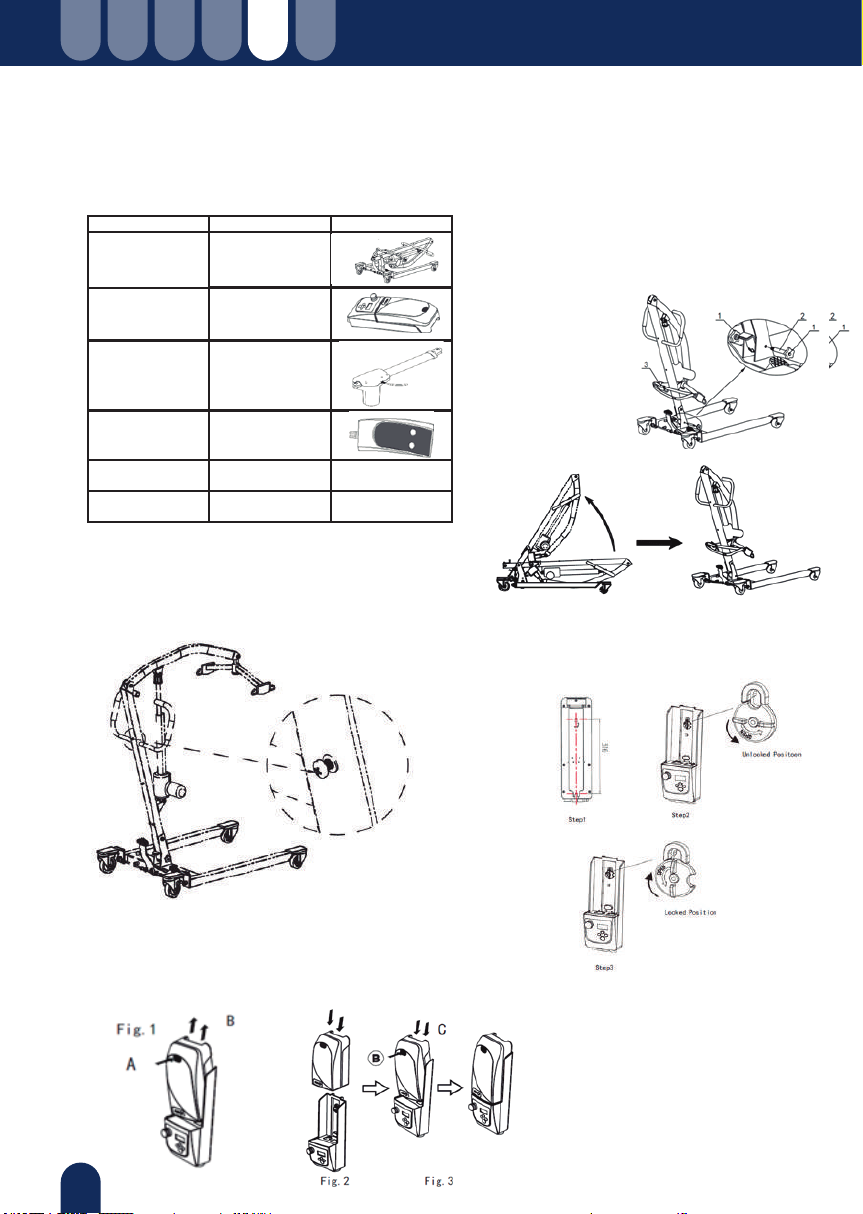

4. INSTALACIÓN Y USO
Proceso de instalación.
Paso 1: Suelte la contratuerca y el perno y luego levante el
marco y alinee los orificios. Fije el perno como se muestra
en el dibujo a la derecha, asegúrese de que lo ha colocado
correctamente y de que no haya movimiento en el marco.
Paso 2: Suelte la correa.
4.2.
Inspección.
Verifique si falta alguna pieza (la lista de verificación para los accesorios
estará sujeta a la lista adjunta con el producto).
Paso 3: Instalación de la caja de control.
1. Fije los tornillos 2xM5x10 en los orificios de la
estructura, como se muestra en la siguiente imagen.
4.1.
Grúa Fortuna
IMAGENCANTIDADDESCRIPCIÓN
Manual de
instrucciones
Control+Cable
Actuador
Caja de control
1 pc
N/A1 pc
1 pc
1 set
1 set
Estructura
①Contratuerca
②Perno
③Correa
Paso 4: Retire e instale la caja de la batería.
Extracción: presione hacia abajo el interruptor A y retire la batería
siguiendo la dirección de B (Fig. 1).
Instalación: Coloque la batería en su lugar y presione el interruptor
a lo largo de la dirección C. Asegúrese de que la batería no se
separe sin presionar el interruptor (Fig. 2 y 3).
2. Gire la cerradura hacia la dirección de apertura.
Sujete la caja de control en la estructura y bloquee los
tornillos superiores.
3. Gire el bloqueo 90 grados hacia la derecha y bloquee
la caja de control.
4

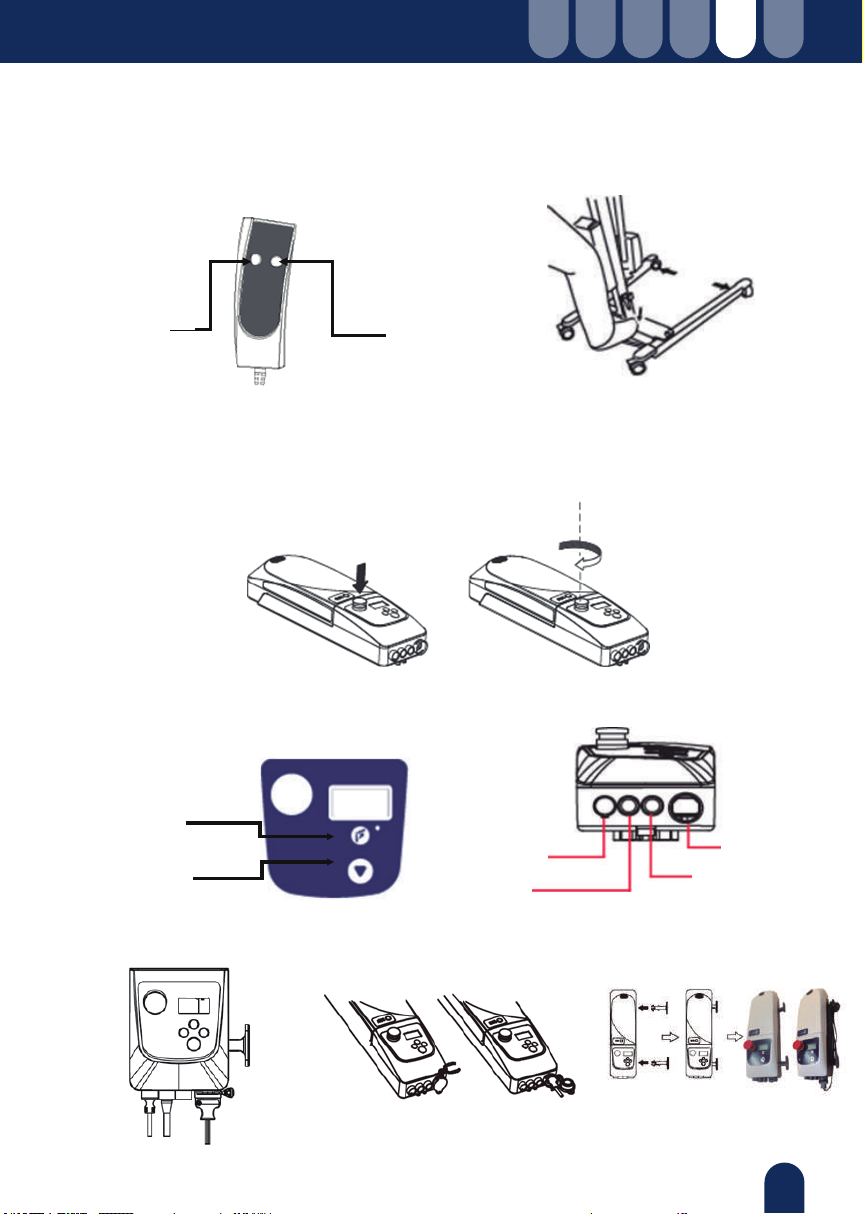

5. MANUAL DEL USUARIO
5.2.
El ancho de la base se puede ajustar con el pedal.
Pise el pedal a la izquierda para obtener una base más ancha y
pise el pedal a la derecha para obtener una base estrecha.
Ajuste del ancho de la base
5.1.
5.3.
5.5.3.Después de cargar, fije
el cable en la perilla “T”.
5.5.2.Hay una tapa de plástico que se utiliza
para cubrir el puerto de alimentación
después de la carga.
5.5.1.Inserte 4 cables en 4 puertos diferentes,
según corresponda uno por uno.
5.5. Conexión del dispositivo de control
Hay 4 puertos en el dispositivo de control, 1 para el controlador,
2 para el actuador y el resto para la fuente de alimentación.
5.4.
Botón de parada de emergencia
Botón de parada de emergencia
ESENFRITDEPT
Grúa Fortuna
Controle la parte superior e inferior del brazo elevador mediante
el botón arriba y abajo del mando.
La elevación del paciente deja de funcionar una vez que se
sueltan los botones de subir y bajar.
Uso del mando
BOTÓN
ARRIBA
BOTÓN
ABAJO
El botón de parada de emergencia se utiliza para encender / apagar la alimentación. Permite que el motor deje de funcionar
inmediatamente en caso de peligro.
Apagar: presione el botón rojo (vea la imagen A).
Encendido: gire el botón rojo en el sentido de las agujas del reloj (ver imagen B) y el dispositivo de control se activará.
Se recomienda presionar este botón si la grúa no se usa en más de 3 días, para prolongar la vida útil de la batería.
En caso de mal funcionamiento en el controlador o sin
controlador, presione el botón de ascenso y descenso
para volver a colocar el actuador en su lugar.
Botón de descenso
Botón de ascenso
A. Para el controlador
B. Para el actuador
C. Fuente de alimentación
D. Para el actuador (opcional)
BC
D
A
5

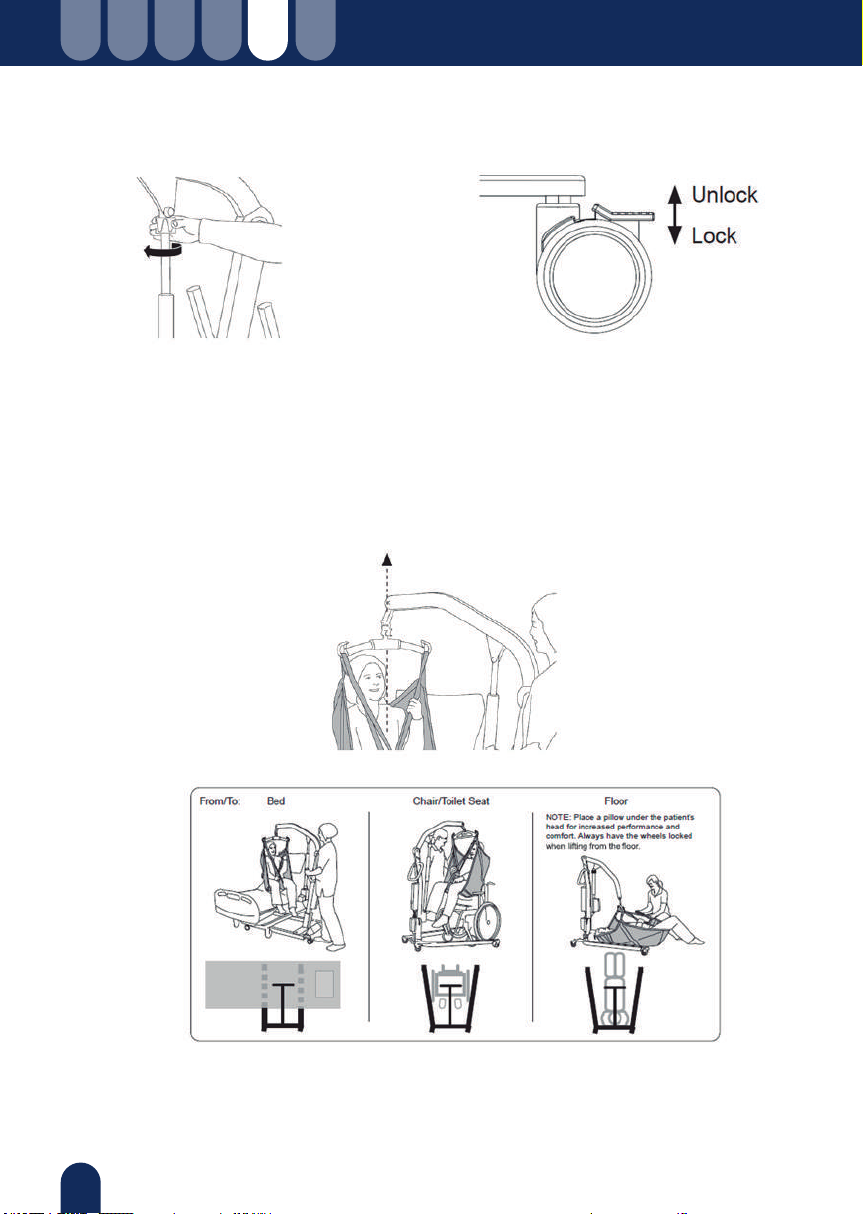

5.8.2.Elevación del paciente.
5.8.1.
5.8.
Operación de seguridad.
Operación de elevación de pacientes.
Mantener el brazo elevador y el cuerpo en posición vertical.
Advertencia: Un desequilibrio de ascenso crea el riesgo de dumping.
5.7. Bloqueo y desbloqueo de la rueda trasera.
Atención: no es necesario bloquear las ruedas traseras durante un movimiento de ascenso y descenso.
Advertencia: bloquear las ruedas durante la elevación del paciente, aumenta el riesgo de vuelco durante el movimiento de
ascenso y descenso.
Puede bloquear las ruedas traseras. Opere con su pie para bloquear
y desbloquear las ruedas traseras.
5.6.Descenso y ascenso de emergencia manual.
Gire el manguito rojo a lo largo de la dirección de la
flecha para obtener el descenso de emergencia manual,
y el reverso para ascender manualmente.
ESENFRITDEPT Grúa Fortuna
Desbloquear
Bloquear
Suelo
Silla/Asiento de baño
Cama
Desde/Hasta:
Nota: una almohada bajo la cabeza
del paciente lo hará más confortable.
Nota: una almohada bajo la cabeza del paciente lo hará más confortable.
6

6. CARGA DE LA BATERÍA

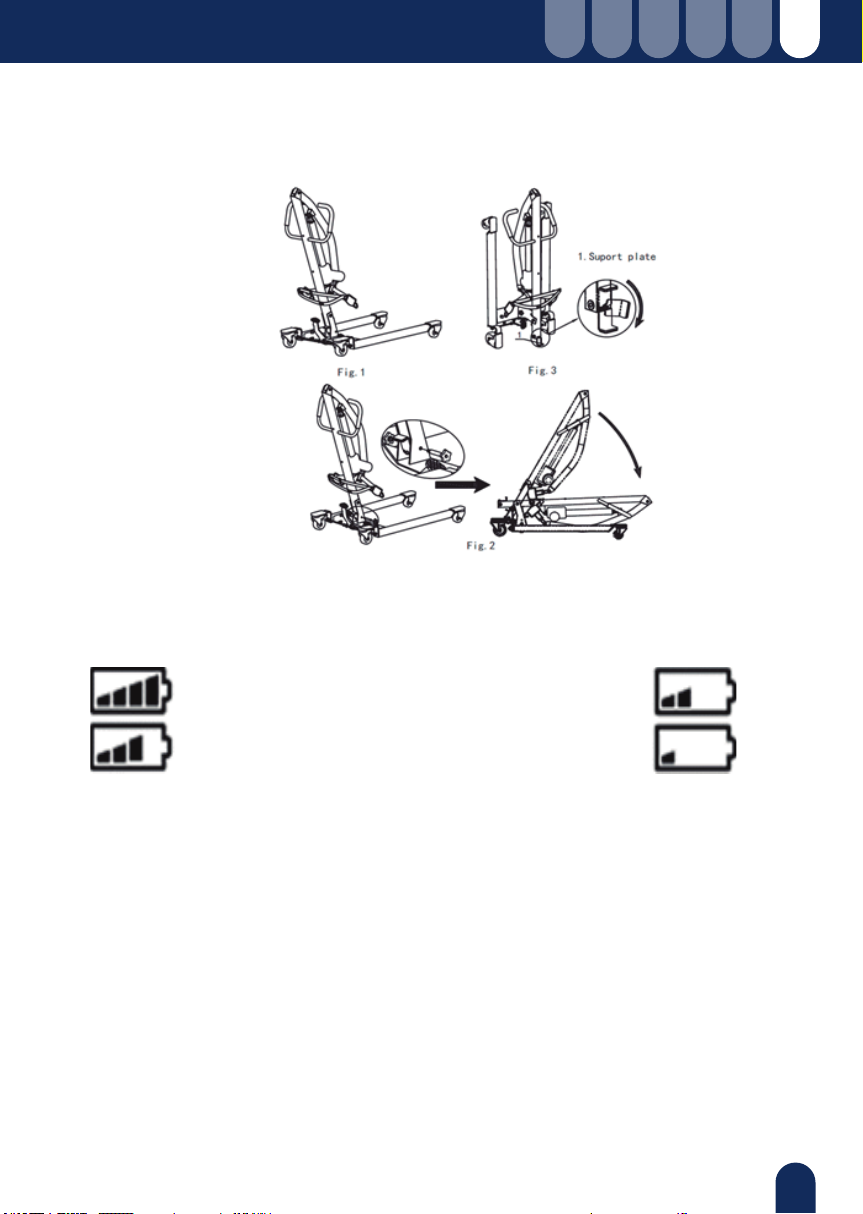

5.8.3.Estructura plegable.
1. Cuando a la batería le quede solo 1 barra, la caja del controlador sonara 4 veces, para recordarle que cargue de inmediato.
El actuador no funcionará sin cargar (los niveles de batería se muestran en la siguiente imagen)
2. Procedimiento de carga de la batería.
Cuando la batería emite un pitido, apague el botón de parada de emergencia y enchufe la caja del controlador. Una vez que la batería
está completamente cargada, el estado del nivel de la batería muestra 4 barras (100%) y el LED de la caja de control dejara de parpadear.
Notas:
1. Apague el botón de parada de emergencia y deje de usar la grúa durante la carga.
2. Retire la caja de control y manténgala en la sombra, si el paciente no la usa durante mucho tiempo. Cargue la batería una vez al mes.
3. No cargue la batería en un ambiente húmedo.
4. En el caso de que la grúa no se use a diario, se recomienda que apague el botón de parada de emergencia para mantener el nivel de
la batería.
1. Baje el actuador y luego fije completamente el brazo de elevación (Fig. 1).
2. Retire el perno antes de doblar el marco (Fig. 2).
3.Debe soltar la placa de soporte antes de que el marco se levante（Fig. 3).
ESENFRITDEPT
Grúa Fortuna
Nota: Quite la caja de control antes de plegar la estructura
Nivel de batería 100%
Nivel de batería: 75%
Nivel de batería 50%
Nivel de batería: 25%
7

8. SOLUCIÓN DE PROBLEMAS
7. CUIDADO Y MANTENIMIENTO
Por razones de seguridad, la inspección de rutina que se indica a continuación se realizará todos los días.
1. Compruebe si hay algún daño o desgaste.
2. Asegúrese de que los tornillos y tuercas del brazo de elevación estén asegurados.
3. Compruebe si el gancho en el brazo de elevación funciona correctamente.
4. Verificación del controlador, del actuador y del ajuste de ancho de base.
5. Verificación de la función de descenso de emergencia Verificación de la función de descenso de emergencia.
Si es necesario, para limpiar la grúa, utilice agua tibia o alcohol. Asegúrese de que no haya polvo y pelo en las ruedas.
Atención: para limpiar la grúa, no utilice químicos con fenol y cloro, está prohibido, ya que puede causar daños en el material plástico.
Transporte y almacenamiento:
Presione el botón de parada de emergencia para transportar o si no la va a usar durante un tiempo determinado. La temperatura para
el almacenamiento de la grúa debe ser superior a 0ºC y una humedad relativa ≤ 60%.
Inspección:
Haga una inspección completa al menos una vez al año. Preste mucha atención a las piezas desgastadas, como la conexión y el tornillo.
1. Compruebe si el botón de parada de emergencia
está presionado.
2. Verifique que el controlador y los cables del
actuador estén correctamente conectados.
3. Verifique el nivel de la batería, en la pantalla de
visualización, en la caja de control.
4. Verifique si hay algún problema o daño en el
panel de contacto de la batería.
SOLUCIÓN DEL PROBLEMA
DESCRIPCIÓN
Si la grúa no funciona correctamente
1. Compruebe si el botón de parada de emergencia
está presionado.
2. Utilice el descenso de emergencia
1. Compruebe si el cargador esta enchufado
completamente.
2. Verifique si hay algún problema o daño en el
panel de contacto de la batería
Si la grúa se para durante el ascenso
Si el cargador no carga la batería
ESENFRITDEPT Grúa Fortuna
1. Compruebe si el botón de parada de emergencia
está presionado.
2. Verifique que el controlador y los cables del
actuador estén correctamente conectados.
3. Verifique el nivel de la batería, en la pantalla de
visualización, en la caja de control.
4. Verifique si hay algún problema o daño en el
panel de contacto de la batería.
SOLUCIÓN DEL PROBLEMA
DESCRIPCIÓN
Si la grúa no funciona correctamente
1. Compruebe si el botón de parada de emergencia
está presionado.
2. Utilice el descenso de emergencia
1. Compruebe si el cargador esta enchufado
completamente.
2. Verifique si hay algún problema o daño en el
panel de contacto de la batería
Si la grúa se para durante el ascenso
Si el cargador no carga la batería
8

User manual
Electric Patient Lift FORTUNA

ESENFRITDEPT Electric Patient Lift FORTUNA
Please read this owner's manual carefully before operating your
electric patient lift and keep it for future reference
INDEX
1. SAFETY
2. PARTS INTRODUCTION
3. SPECIFICATIONS
4. ASSEMBLY AND OPERATION
5. USER GUIDE
6. BATTERY AND BATTERY CHARGING
7. CARE AND MAINTENANCE
8. TROUBLE SHOOTING
11
11
11
12
13
15
16
16
10

Product Size: 1200x670x1330mm (LxWxH)
Maximum Fork Range: 765mm
Lifting Range: 550mm (lowest), 1680mm (highest)
Max speed at no load: 31mm/s
Max speed at full load: 6.7mm/s
Input power: DC24V
Motor: 24V/8000N
Load Capacity: 135kg
Net weight: 45kg
Noise: 65dB(A)
Normally these battery can sustain lifting up and down
not less than 60 times after full charging, also this model
cannot work while it is charging
3. SPECIFICATIONS
3.11.
3.10.
3.9.
3.8.
3.7.
3.6.
3.5.
3.4.
3.3.
3.2.
3.1.
Assemble the product according to user’s manual.
Properly fix the actuator onto electric patient lift.
Charge the battery no less than 4 hours until fully charged.
Read user’s manual carefully until it is fully understood.
For the sake of safety and user’s need, please select the right model, size, material, slings and accessories.
2. PARTS INTRODUCTION
1. SAFETY
1.5.
1.4.
1.3.
1.2.
1.1.
3.11.
ESENFRITDEPTElectric Patient Lift FORTUNA
11
920
1100
465
515
910 670
540 790
180
790 540
600-665

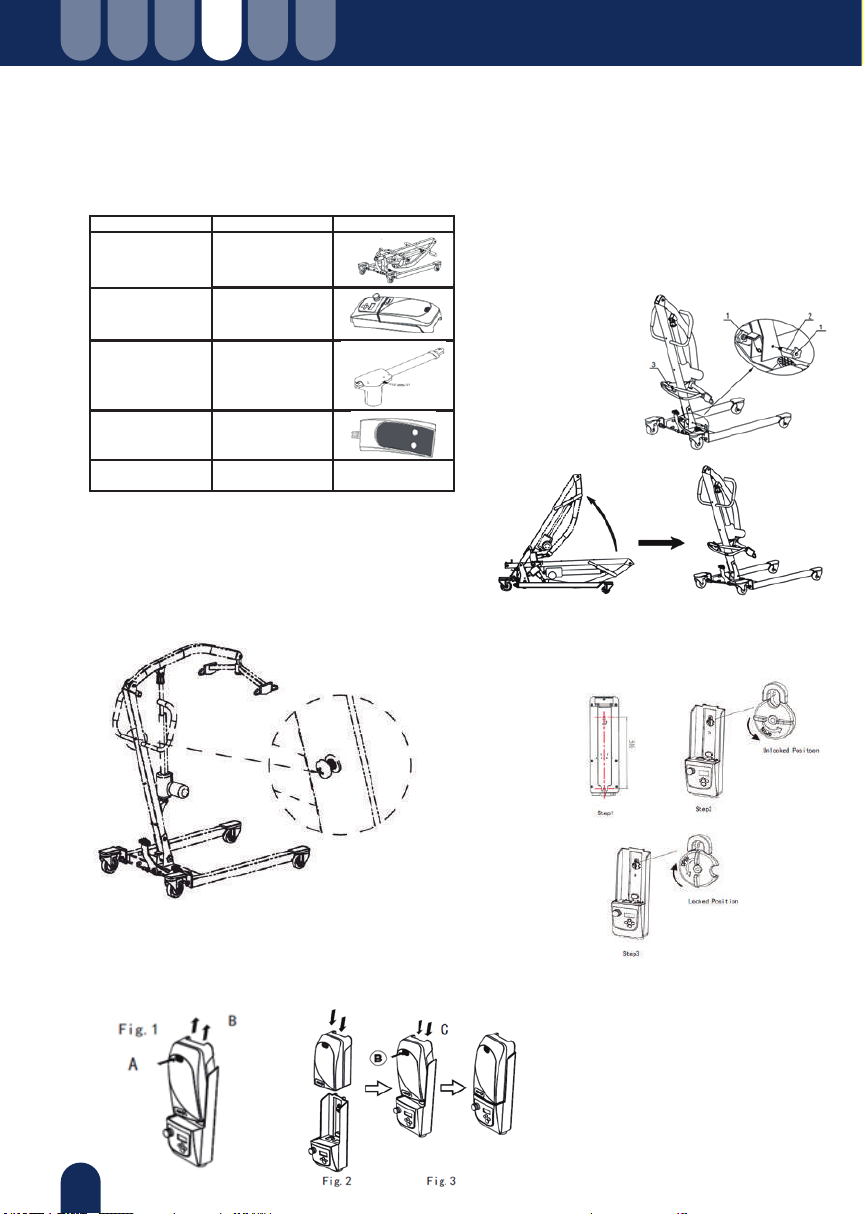

IMAGEQUANTITYDESCRIPTION
Open Spanner
#16 and #17
User’s manual
Controller+Cable
Actuator
Control Box
1 pc
N/A1 pc
1 pc
1 set
1 set
Frame
12
IMAGEQUANTITYDESCRIPTION
Open Spanner
#16 and #17
User’s manual
Controller+Cable
Actuator
Control Box
1 pc
N/A1 pc
1 pc
1 set
1 set
Frame
4. INSTALLATIONS
Please verify if there are omissions for parts (checklist for
accessories shall be subject to list attached with the product).
Step 1: Release the locknut and bolt and then raise up the
frame and align the holes. Fix bolt as shown in drawing on the
right and have not properly attached (make sure no movement
on the frame).
Step 2: Release the strap
2. Rotate the lock to direction of open. Fasten to control box into frame
and have the upper screws locked.
3. Rotate the lock 90 degree to the right and lock the control box.
Step 4: Remove and install the battery box
Removal: Press down the switch A and remove battery along direction
of B.
Installation: Place the battery in place and press the switch along direction of
C. Ensure the battery won’t be separated without pressing the switch.
Step 3: Installation of control box
1. Fasten the 2xM5x10 screws into threaded holes on frame as the
following picture shown
Please verify if there are omissions for parts (checklist for accessories
shall be subject to list attached with the product).
4.1. Inspection and Acceptance 4.2. Installation Procedure
①Locknut
②Bolt
③Strap
4. INSTALLATIONS
Please verify if there are omissions for parts (checklist for
accessories shall be subject to list attached with the product).
Step 1: Release the locknut and bolt and then raise up the
frame and align the holes. Fix bolt as shown in drawing on the
right and have not properly attached (make sure no movement
on the frame).
Step 2: Release the strap
2. Rotate the lock to direction of open. Fasten to control box into frame
and have the upper screws locked.
3. Rotate the lock 90 degree to the right and lock the control box.
Step 4: Remove and install the battery box
Removal: Press down the switch A and remove battery along direction
of B.
Installation: Place the battery in place and press the switch along direction of
C. Ensure the battery won’t be separated without pressing the switch.
Step 3: Installation of control box
1. Fasten the 2xM5x10 screws into threaded holes on frame as the
following picture shown
Please verify if there are omissions for parts (checklist for accessories
shall be subject to list attached with the product).
4.1. Inspection and Acceptance 4.2. Installation Procedure
ESENFRITDEPT Electric Patient Lift FORTUNA
①Locknut
②Bolt
③Strap

ESENFRITDEPTElectric Patient Lift FORTUNA
5.5.1.Inset 4 wire into 4 different
ports accordingly one by one .
5.5.2.There is a plastic cap which is used for
covering the power apply port after
charging.
5.5.3.After charging, fix the wire on
the“T”knob.
5. USER GUIDE
Width of base can be adjusted by pedal.
Slam on pedal on the left for a wider base and to slam on
pedal on the right for a narrow base
5.2. Base Width Adjustment:
There are 4 ports on the control device, 1 for controller,
2 for actuator, and the rest 1 for power supply
5.5. Connection of Control Device:
In case of malfunction on the controller or no controller, to press
the ascent and descent button to get the actuator back in place.
5.4. Emergency descent and ascent:
Emergency stop button is used for switching on/off the power. It enables the motor stop working immediately in case of danger.
Switch off: press on the red button (see image A), then control device is suspended.
Switch on: rotate the red button clockwise (see image B) and control device is activated.
Highly recommended to press on this button if patient lift is not in use beyond 3 days to prolong the lifespan of battery.
5.3. Emergency Stop Button:
Control the up and down of lifting arm by up and down button
on the controller.
Patient lift stop working once releasing the up and down button,
5.1. Use of controller:
13
Up bu�on
Down
bu�on
Ascent Button
Descent Button
For controller
For actuator
For actuator (Optional)
For power supply

5.8.Operation of Patient Lift.
Attention: It is unnecessary to lock the rear wheels for most of an ascent and descent movement.
Warning: to lock the real wheels of patient lift increase the risk of tipping during the ascent and descent movement.
Keep the lifting arm and body vertical.
For more details, please refer to “Placement location of patient lift”. Make sure the operation of patient lift is correct each time.
Warning: An imbalance of ascent creates the risk of dumping
Notice: A pillow under the patient’s head shall make her/him more conformation.
5.7. Lock and unlock of rear wheel.
Rear wheels can be locked for no movement. Operate
with your foot to lock and unlock the rear wheels.
5.6.Manual emergency descent and ascent.
Rotate the red sleeve along the direction of arrow to
get manual emergency descent, the reverse to
manually ascend.
ESENFRITDEPT Electric Patient Lift FORTUNA
5.8.2.Application of patient lift
5.8.1.Safety Operation
14

6. BATTERY CHARGING
1. When the battery has only 1 bar left, controller box shall keep beeping 4 times and remind you to charge immediately. Actuator shall
not work without charging (battery level as shown in the picture below)
2. Battery Charging Procedure.
When battery beeps, switch off the emergency stop button and plug in the controller box. Once battery is fully charged, the state of
battery level shows 4 bars (100%) and LED on the control box no longer flashes
Notes:
1. Do switch off the emergency stop button and stop using the patient lift when charging.
2. Remove the control box and keep it in a shade once patient lift shall be not used for a long time. Charge the battery once every
month.
3. Do not charge the battery in a humid atmosphere.
4. In the event of that patient lift is not in daily use, it is strongly recommended that to switch off the emergency stop button so that to
cut off the currency and keep the battery level
1.Low down the actuator and then fix the lifting arm completely (Fig. 1).
2.Remove the bolt before folding the frame (Fig. 2).
3.You should release the support plate before the frame stands up（Fig. 3).
Notice: Please remove the control box before folding the frame
ESENFRITDEPTElectric Patient Lift FORTUNA
5.8.3. Foldable and portable frame
Battery level: 50%
Battery level: 25%
Battery level: 100%
Battery level: 75%
15

DESCRIPTION
Patient lift cannot work
(ascend and descend)
Patient lift stops when ascending
Charger cannot charge the battery
8. TROUBLE SHOOTING
7. CARE AND MAINTENANCE
Routine inspection listed below shall be performed every day for the sake of safety.
1. Check if there is any damage or wear by visual inspection.
2. Make sure screws and nuts on lifting arm are secured.
3. Check if hook on lifting arm works properly.
4. Controller, actuator and base width adjustment verification.
5. Emergency descend function verification (both manually and electrically).
If needed, to clean the patient lift with warm water or alcohol. Make sure there is no dust and hair on the wheels.
Atenttion: to clean the patient lift with chemicals with Phenol and chlorine is prohibited, which may cause damage on plastic powder
or plastic material.
Transportation and Storage:
Press the emergency stop button for transportation or not using the patient life for a certain of time. Temperature for storage of patient
life shall be higher than 0ºC and relative moisture ≤60%.
Inspection:
Make a full inspection at least once a year. Pay close attention on those worn part such as connection and screw bolt.
1. Check if the emergency stop button is pressed
down.
2. Verify the controller and cables from actuator is
properly connected
3. Check the battery level from display screen on
the control box.
4. Verify if there is any problem or damage on
battery contact panel
.
TROUBLE SHOOTING
DESCRIPTION
Patient lift cannot work
(ascend and descend)
1. Check if the emergency stop button is pressed
down.
2. Employ the emergency descend device (see
user guide)
1. Check if the charger fully plugs into socket
2. Verify if there is any problem or damage on
battery contact panel.
Patient lift stops when ascending
Charger cannot charge the battery
ESENFRITDEPT Electric Patient Lift FORTUNA
16

Manuel d’instructions
Grue FORTUNA

18
Veuillez lire attentivement ces instructions
avant d'utiliser le lève-personnes électrique.
SOMMAIRE
1. AVERTISSEMENTS
2. PIÈCES DE GRUE
3. DONNÉES TECHNIQUES
4. INSTALLATION ET UTILISATION
5. MODE D’EMPLOI
6. BATTERIE
7. ENTRETIEN ET MAINTENANCE
8. DÉPANNAGE
19
19
19
20
21
23
24
24
ESENFRITDEPT Grue FORTUNA

Dimensions : 1200x670x1330mm (LxlxH)
Fourches : 765mm
Portée de levage : 550mm (min), 1680mm (max)
Vitesse maxi à vide : 31mm/s
Vitesse maximale avec charge : 6.7mm/s
Alimentation : DC24V
Moteur : 24V/8000N
Capacité de charge : 135 kg
Poids net : 45kg
Son : 65dB(A)
Normalement, cette batterie peut maintenir le lève-personnes vers
le haut et vers le bas environ 60 fois après une charge complète. Ce
modèle ne peut pas fonctionner pendant la charge.
3. DONNÉES TECHNIQUES
3.11.
3.10.
3.9.
3.8.
3.7.
3.6.
3.5.
3.4.
3.3.
3.2.
3.1.
Montez le produit conformément à ce mode d'emploi.
Montez correctement l'actionneur sur la grue.
Chargez la batterie pendant au moins 4 heures jusqu'à ce qu'elle soit complètement chargée.
Lisez attentivement ce mode d'emploi.
Pour des raisons de sécurité et en fonction des besoins de l'utilisateur, choisir le modèle,
la taille, le matériau et les accessoires appropriés
2. PIÈCES DÉTACHÉES DE LA GRUE
1. AVERTISSEMENTS
1.5.
1.4.
1.3.
1.2.
1.1.
Bras de grue
3” roues avant
Base
4” roues arrière avec frein
Actionneur
Pédale pour régler la largeur
Structure
Boîtier de commande
19
ESENFRITDEPT
Grue FORTUNA
920
1100
465
515
910 670
540 790
180
790 540
600-665

IMAGEQUANTITÉDESCRIPTION
Mode d’emploi
Commande + Câble
Actionneur
Boîtier de commande
1 pce
S.O.S.O1 pce
1 pce
1 jeu
1 jeu
Structure
4. INSTALLATION ET UTILISATION
Étape 1 : Desserrez le contre-écrou et le boulon, puis soulevez le
cadre et alignez les trous. Fixez le boulon comme indiqué sur le
dessin à droite, assurez-vous qu'il est correctement positionné
et qu'il n'y a aucun mouvement dans le cadre
Étape 2 : Relâchez la sangle
2. Tourner la serrure dans le sens de l'ouverture. Maintenir le boîtier de
commande dans le cadre et bloquer les vis supérieures.
3. Tournez le verrou de 90 degrés vers la droite et verrouillez le boîtier
de commande.
Étape 4 : Retirez et installez le boîtier de batterie.
Démontage: Poussez l'interrupteur A vers le bas et retirez la batterie en
direction de B.
Installation: Placez la batterie en place et appuyez sur l'interrupteur dans le
sens C. Assurez-vous que la batterie ne se sépare pas sans appuyer sur
l'interrupteur.
Étape 3 : Installez le boîtier de commande.
1. Fixez les 2 vis M5x10 dans les trous du cadre, comme indiqué sur
l'image suivante.
Vérifier s'il manque des pièces (la liste de contrôle pour les accessoi-
res sera soumise à la liste jointe avec le produit).
4.1. Inspection 4.2. Processus d'installation
①Contre-écrou
②Boulon
③Sangle
20
ESENFRITDEPT Grue FORTUNA
