VBG Onspot User manual

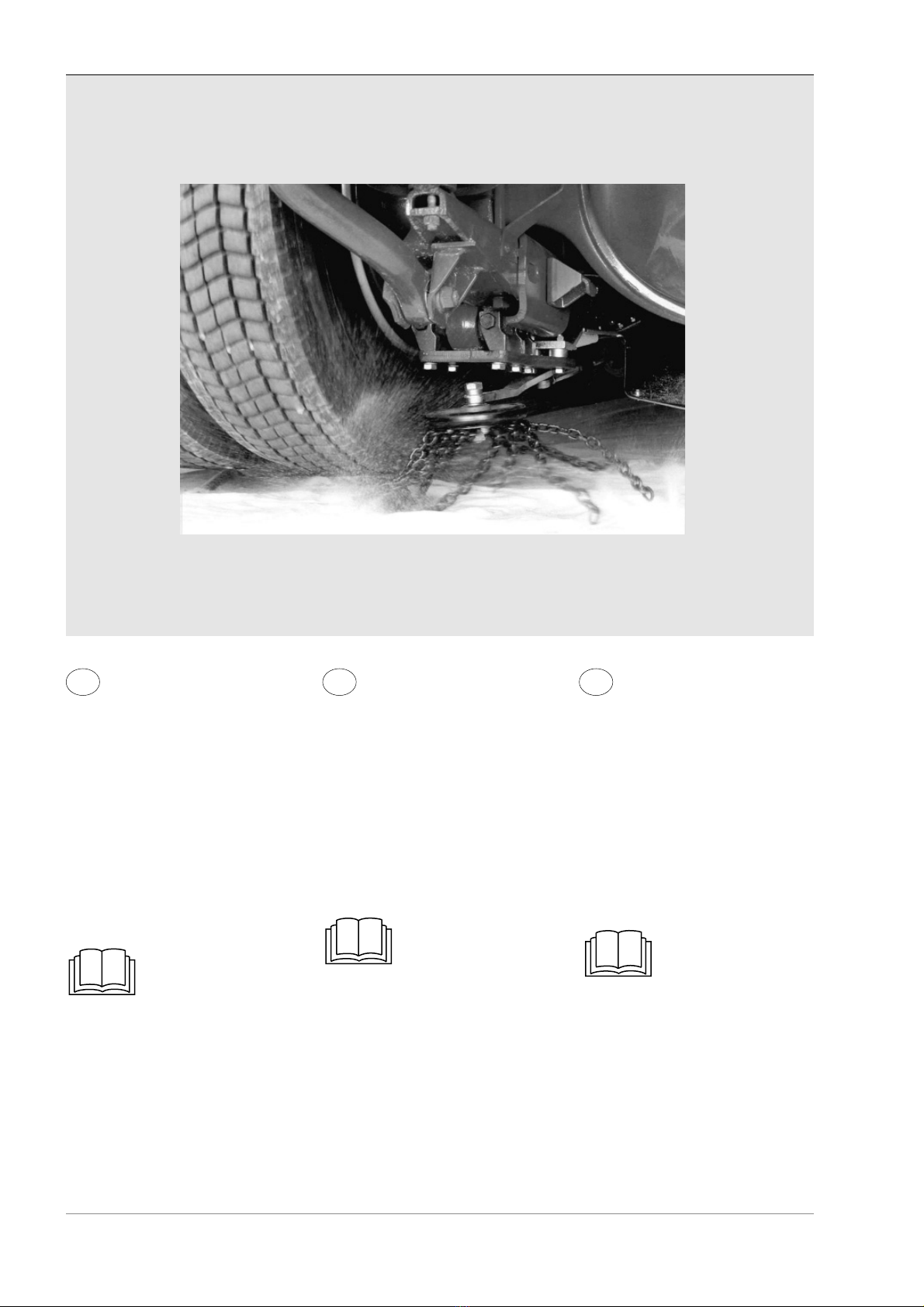

Onspot
Renault Midlum
Blattfederung
Bladfjedre
Lehtijouset
Suspension à lames
Plate suspension
Bladfjæring
Bladfjädring
Montageanleitung/Ersatzteilliste
Monteringsvejledning/Reservedelsliste
Asennusohje/varaosaluettelo
Instructions de montage/Liste des pièces détachées
Mounting instruction/Spare Parts List
Monteringsanvisning/Reservedelliste
Monteringsanvisning/Reservdelslista
2003-10-01 38-055700b
56-233101
56-320000

DK
DE FI
2
Yleistä
Laitteisto on asennettava
valtuutetussa korjaamossa, jonka
koulutetulla ja ammattitaitoisella
henkilökunnalla on käytössään
tarvittavat työkalut ja varusteet
ja jossa on turvalliset
työskentelyolot.
Tunnista kaikki osat ennen
asennusta. Noudata ohjeita.
Noudata myös kuorma-auton
valmistajan ohjeita.
Älä muuta suositeltuja
säätöjä.
Luovuta kaikki ohjeet asiakkaalle
säilytettäväksi autossa tulevia
huoltoja ja kunnossapitoa varten.
Allgemein
Die Montage darf nur von aus-
gebildetem und kompetentem
Fachpersonal durchgeführt
werden und muß in einer befugten
Werkstatt erfolgen, die über
erforderliche Werkzeuge und
Ausrüstungen verfügt, und in der
Zugänglichkeit und Sicherheit
gegeben sind. Alle Teile vor der
Montage identifizieren.
Anweisungen befolgen.
Auch die Anweisungen
des LKW-Herstellers
befolgen. Empfohlene
Einstellungen nicht ändern.
Übergeben Sie dem Kunden alle
Anweisungen und Instruktionen
zur Aufbewahrung im Fahrzeug für
künftige Service- und Wartungs-
arbeiten.
Generelt
Monteringen skal foretages af
uddannet og kompetent personale
og ske på autoriseret værksted, der
råder over det nødvendige værktøj
og udstyr, og hvor der sikres
tilgængelighed og sikkerhed.
Kontroller at alle dele er til stede
inden montering.
Følg anvisningerne.
Lastbilfabrikantens
anvisninger skal også
følges. Anbefalede
indstillinger må ikke
ændres.
Giv kunden alle anvisninger og
instruktioner, så de kan lægges i
bilen til brug ved fremtidig service
og vedligeholdelse.

3
GB
FR NO
SE
Allmänt
Monteringen skall utföras av ut-
bildad och kompetent personal
och ske på auktoriserad verkstad
där erforderliga verktyg och ut-
rustning finns och där åtkomlighet
och säkerhet kan tillgodses.
Identifiera alla delar före
montering.
Följ anvisningarna.
Följ även lastvagnstill-
verkarens anvisningar.
Ändra ej rekommend-
erade inställningar.
Lämna alla anvisningar och in-
struktioner till kunden att förvaras
i fordonet för framtida service och
underhåll.
Generelt
Monteringen skal utføres av
kompetent personell med nød-
vendig opplæring, og skal skje på
autorisert verksted hvor nødvendig
verktøy og utstyr er tilgjengelig og
sikkerheten kan ivaretas.
Identifiser alle deler før
montering.
Følg anvisningene.
Følg også lastebil-
produsentens anvis-
ninger. Ikke foreta en-
dringer av anbefalte innstillinger.
Overlever alle anvisninger og
instrukser til kunden for opp-
bevaring i kjøretøyet for fremtidig
service og vedlikehold.
General
Installation work should be carried
out by trained and skilled staff.
It should be performed at an
authorised workshop where the
required tools and equipment are
available and where provisions
can be made for accessibility and
safety. Identify all components
prior to installation.
Follow the instructions.
Follow the lorry manu-
facturer’s instructions
as well. Do not alter
the recommended settings.
Give the customer all directives
and instructions so that these can
be kept in the vehicle for future
service and maintenance
Généralités
Le montage doit être effectué
par des personnes possédant
la compétence et la formation
requises, dans un atelier autorisé
disposant des outils et équipements
nécessaires et où l’accessibilité et
la sécurité peuvent être assurées.
Identifier tous les composants
avant de procéder au montage.
Suivre les instructions.
Se conformer
également aux
instructions du
constructeur du
camion. Ne pas modifier les
réglages recommandés.
Toutes les informations et toutes les
instructions doivent être remises au
client afin d’être conservées dans
le véhicule et utilisées pour les
opérations d’entretien futures.

DK
DE FI
4
Autokiinnikkeen asennus

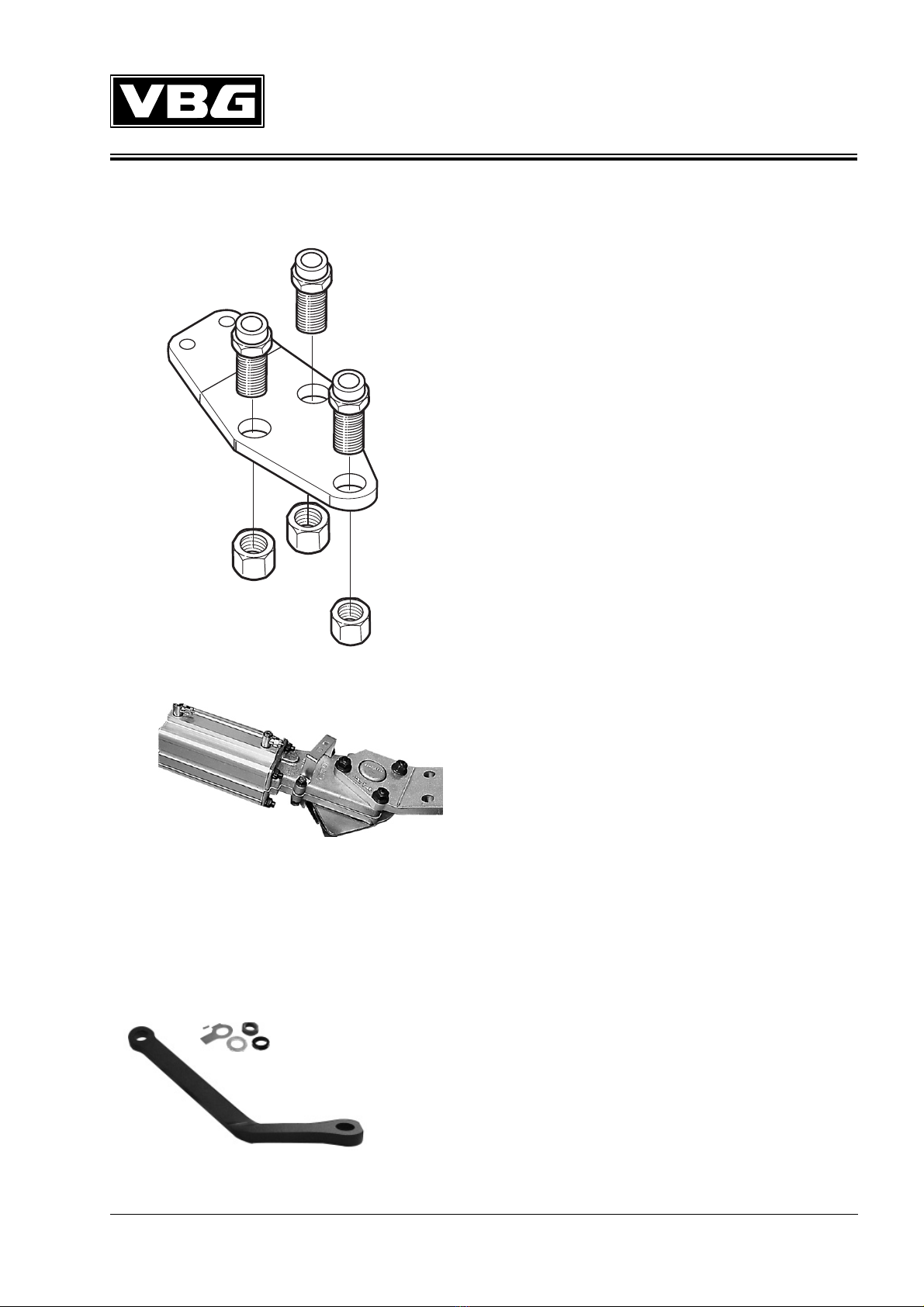

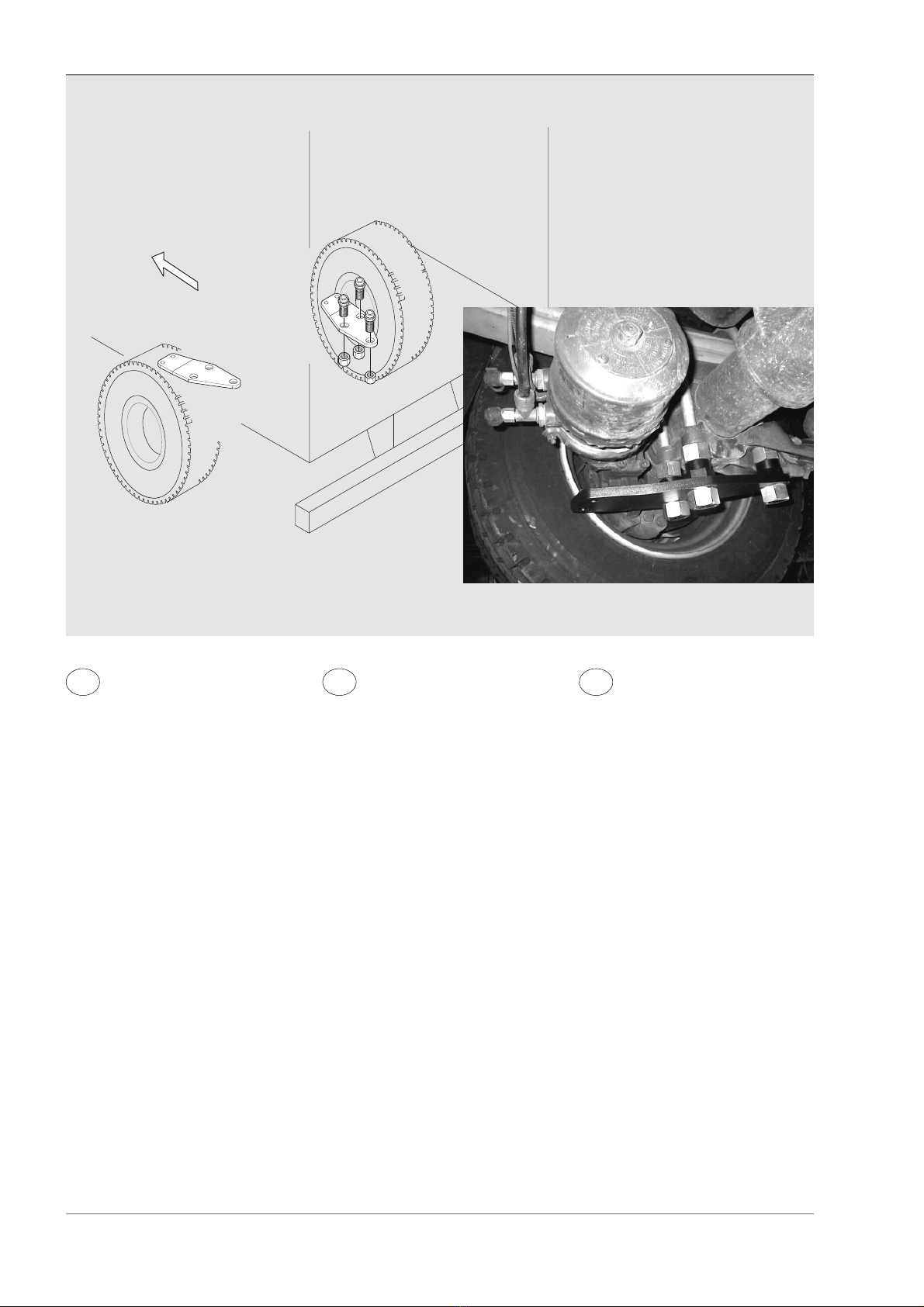

• Asenna kolme erikoismutteria u-
pultteihin piirustuksen esittämällä
tavalla.
Kiristysmomentti Renaultn ohjeiden
mukaan.
• Kiinnitä autokiinnike ja väliputki
kahdella mukana toimitetulla
ruuvilla. Kiristysmomentti 250
Nm.
Montage der
Adapterplatten
• Drei Spezialmuttern laut Plan auf
Federbriden montieren.
• Anzugsmoment 250 Nm.
Montering af konsol
• Monter tre specialmøtrikker på
fjederbøjlerne i henhold til tegnin-
gen.
Tilspændingsmoment i henhold til
Renaults anvisninger
• Tilspændingsmoment 250 Nm.

5
GB
FR NO
SE
Montering bilfäste
• Montera tre specialmuttrar på
fjäderkramporna enligt ritning.
Åtdragningsmoment enligt
Renaults anvisningar.
• Åtdragningsmoment 250 Nm.
Montering av bilfeste
• Monter tre spesialmutre på
U-boltene, som vist på tegning.
Tiltrekkingsmoment i samsvar med
Renaults anvisninger.
• Monter festeplate og avstands-
rør med de medfølgende skruene.
Tiltrekkingsmoment 250 Nm.
Mounting the bracket
• Mount three special nuts on
the spring bolts according to
drawing.
• Tightening torque 250 Nm.
Montage de la fixation
voiture
• Monter trois écrous spéciaux sur
les étriers à ressort selon le plan.
• Couple de serrage de 250 Nm.

DK
DE FI
6
Varren asennus

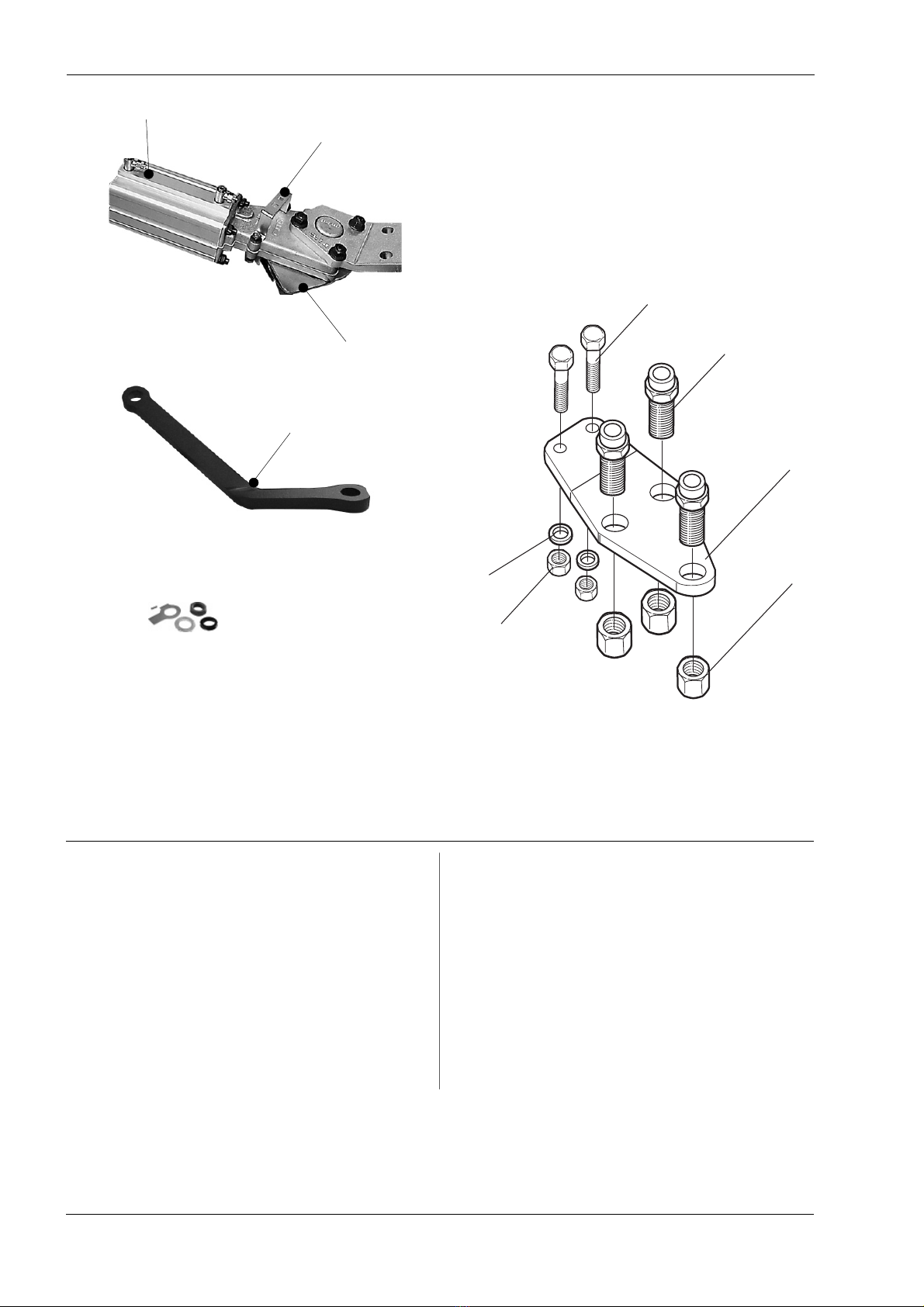

Asenna osat taulukon mukaan:
•Kiinnitä varsi ruuvipenkkiin.
Jos vartta ei lukita ruuvipenkin
leukojen väliin, saattavat Onspot-
laitteen mekaaniset osat rikkoutua
kiristettäessä.
• Asenna ensin tappi ja sen jälkeen
muut osat kuvan mukaisesti.
• Kiristä varren kiinnitys.
Kiristysmomentti 200 Nm.
Kiristetään kuivana, ei voidella
ennen asennusta.
Mutterinkiristintä ei saa käyttää.

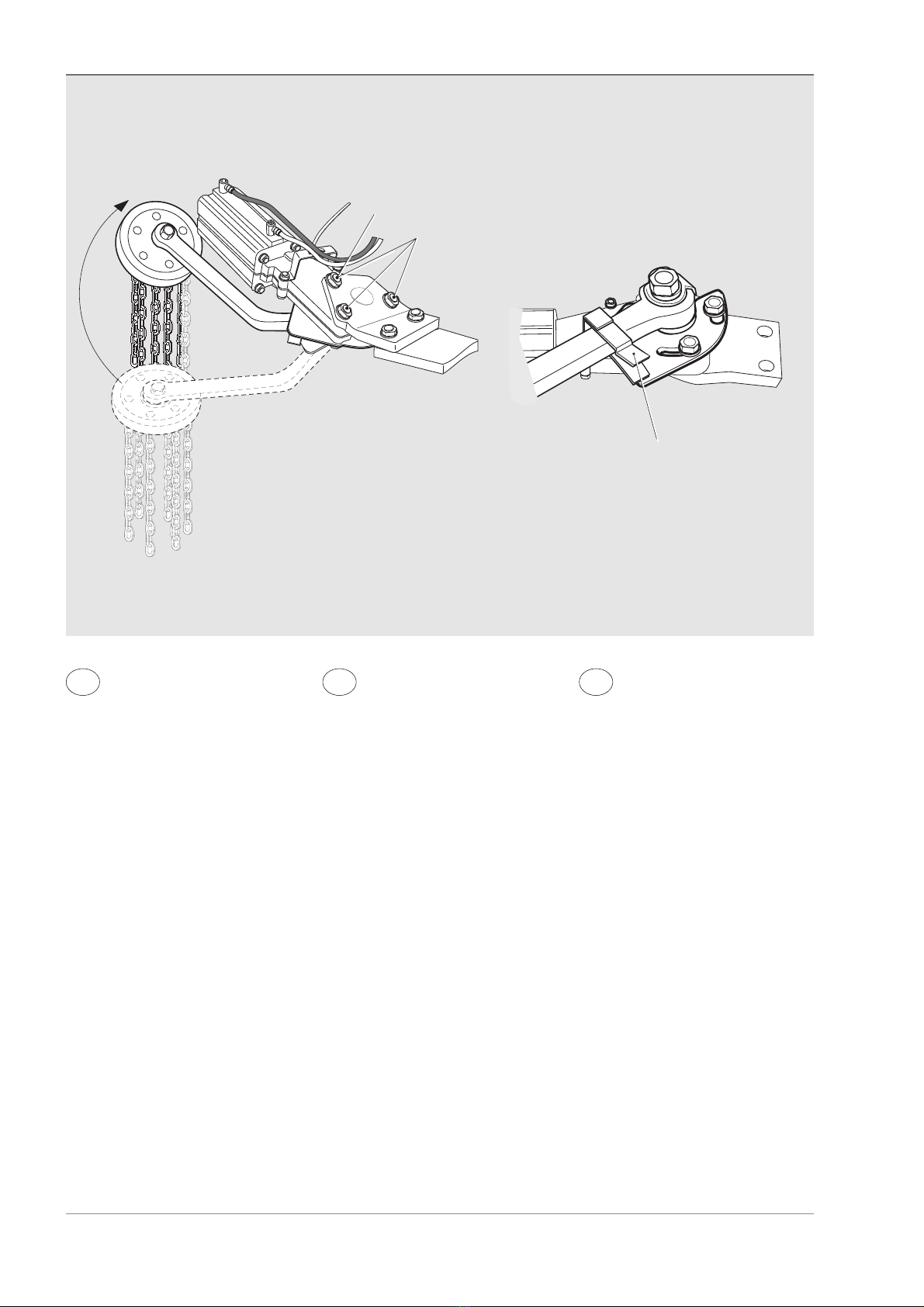

• Lukitse mutteri: taita toinen
korvake varren suoran osan päälle
ja toinen mutteria vasten.
56-321501 56-319000 Links
56-321502 56-318900 Rechts
Arm Onspotaggregat Fahrzeugseite
56-321501 56-319000 Venstre
56-321502 56-318900 Højre
Arm Onspotaggregat Bilens side
56-321501 56-319000 vasen
56-321502 56-318900 oikea
Varsi Onspot-laite Ajoneuvon puoli
200 Nm
Montering af arm
Monter armene som angivet i tabellen:
• Spænd armen fast i en skrue-
stik.
Hvis ikke armen spændes fast i
skuestikken ved tilspænding, er
der risiko for, at de mekaniske
dele i Onspotaggregatet spændes
i stykker.
• Monter først stiften og derpå de
øvrige elementer som vist.
• Spænd armens fastgørelse til.
Tilspændingsmoment 200 Nm.
Skal tilspændes tørt uden brug af
smøremiddel.
Der må ikke bruges luftnøgle.
• Lås møtrikken ved at bukke det
ene øre over armens lige del og det
andet mod møtrikken.
Montage des Arms
Arme gemäß Tabelle montieren.
• Zuerst den Stift und dann
die restlichen Teile gemäß Abb.
montieren.
• ONSPOT-Aggregat so in einen
Schraubteil einspannen, daß der
Arm zwischen den Backen des
Schraubteils zu liegen kommt.
Wenn der Arm beim Anziehen nicht
arretiert ist, besteht die Gefahr, daß
man die mechanischen Teile des
ONSPOT-Aggregats beschädigt.
• Befestigung der Arme fest-
schrauben.
Anzugsdrehmoment 200 Nm.
Muss trocken angezogen werden,
ohne Schmiermittelzusatz. Keine
Druckluftschrauber ver-wenden.
• Mutter durch Biegen des einen
Ohrs über den geraden Teil des
Arms und des anderen Ohrs zur
Mutter hin sichern.

7
GB
FR NO
SE
Montering arm
Monter armene ifølge tabell:
•Spenn fast armen i en skru-
stikke.
Dersom armen ikke låses mellom
bakkene på skrustikken når det
trekkes til, risikerer du å dra
Onspot-aggregatets mekaniske
deler i stykker.
• Monter først pinnen og siden de
øvrige delene ifølge figuren.
• Tiltrekkingsmoment 200 Nm.
Skal trekkes til tørt uten bruk av
smøremiddel.
Muttertrekker skal ikke brukes.
• Lås mutteren ved å bøye det
ene øret på låseblikket over
armens rette del og det andre mot
mutteren.
56-321501 56-319000 Vänster
56-321502 56-318900 Höger
Arm Onspotaggregat Fordonssida
56-321501 56-319000 Gauche
56-321502 56-318900 Droit
Bras Groupe Onspot Côte du véhicule
56-321501 56-319000 Left
56-321502 56-318900 Right
Arm Onspot unit Vehicle side 56-321501 56-319000 Venstre
56-321501 56-318900 Høyre
Arm Onspotaggregat Kjøretøyside
Montering Arm
Montera armarna enligt tabell:
•Spänn fast armen i ett skruv-
stycke.
Om armen inte låses mellan skruv-
styckets backar vid åtdragning
riskerar man att dra sönder
Onspotaggregatets mekaniska
delar.
•Montera först pinnen och sedan
övriga detaljer enligt figur.
• Drag åt armens infästning.
Åtdragningsmoment 200 Nm.
Skall dras torrt utan tillsats av
smörjmedel.
Mutterdragare får inte användas.
• Lås muttern genom att vika det
ena örat över armens raka del och
det andra mot muttern.
Mounting the arms
Mount the arms in accordance with
the table:
• First mount the pin and then fit
the remaining parts according to
the figure.
• Clamp the Onspot unit
in a vice so that the arm is
positioned between the vice jaws.
If the arm is not locked when
tightening you risk pulling apart
the mechanical parts in the Onspot
unit.
• Tighten the arm’s attachment
bolt.
Tightening torque 200 Nm. Should
be tightened dry without using
lubricant.
A nut-runner must not be used.
• Lock the nut by folding over
one of tabs over the straight part
of the arm and the other against
the nut.
Montage du bras
Monter les bras comme indiqué
dans le tableau :
• Monter d’abord la goupille puis
les autres éléments comme indiqué
sur la figure.
• Placer le groupe Onspot dans
un étau en positionnant le bras
entre les mâchoires de l’étau.
Si le bras n’est pas correctement
bloqué lors du serrage, les parties
mécanique du groupe Onspot
risquent d’être détruites.
• Serrer la fixation du bras.
Couple de serrage: 200 Nm.
Serrage à sec sans ajout d’agent
de graissage.
Ne pas utiliser de serreuse.
• Serrer l’écrou en repliant une des
oreilles sur la partie droite du bras
et l’autre contre l’écrou.

DK
DE FI
8
235±20 mm 235±20 mm
Onspot-laitteen asennus
Asenna Onspot-laite auto-kiinnikkeen
ylä- tai alapuolelle niin, että mitta on
235±20 mm.
Kiristysmomentti 200 Nm.
Pyörän asennus
Asenna pyörä varteen erillisen
asennusohjeen 38-155900
mukaisesti.
Onspot-laitteen
säätäminen
• Liikuta Onspot-vartta pari kertaa
ylös ja alas. Tarkasta, että varsi ja
ketjupyörä liikkuvat vapaasti.

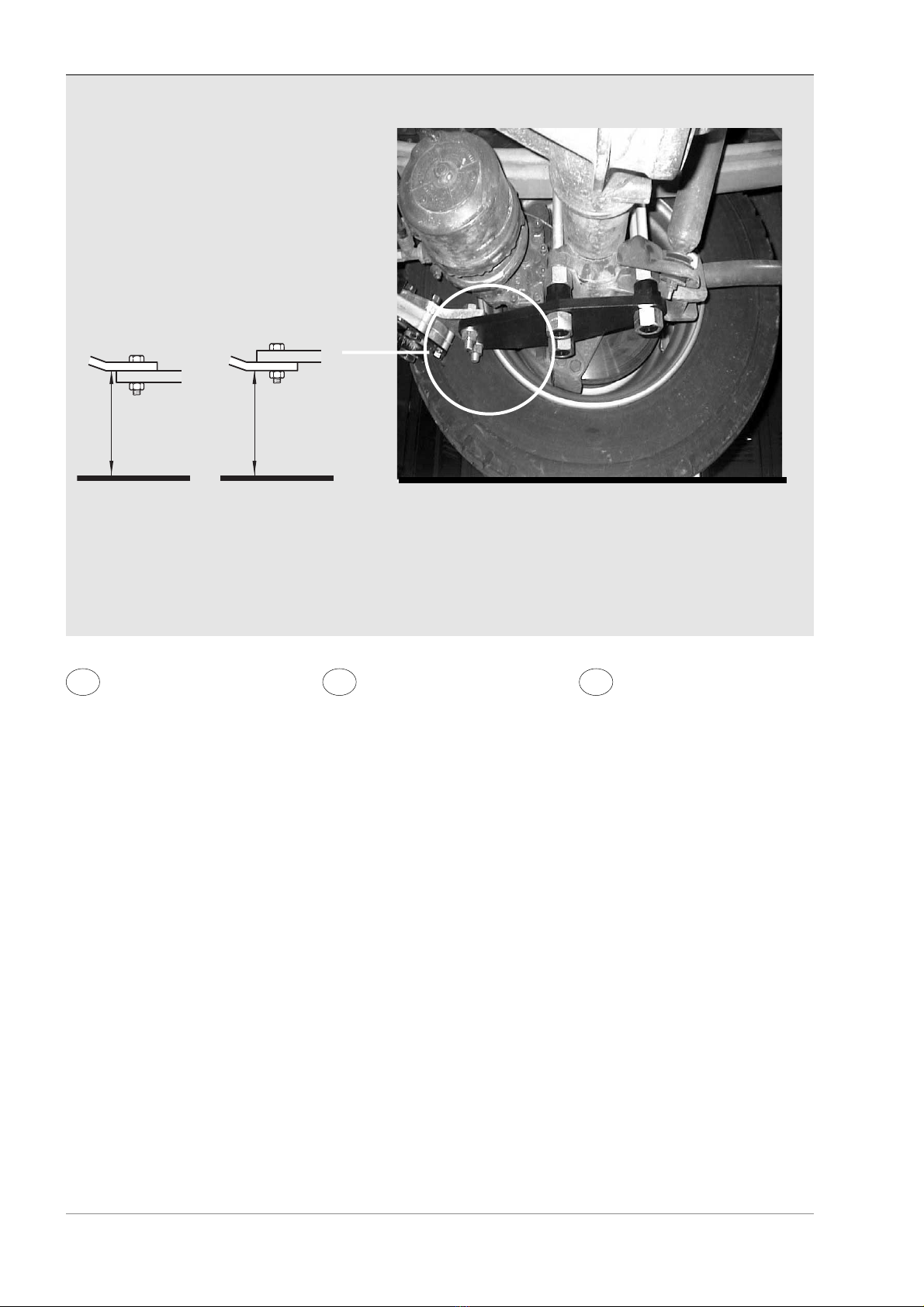

Onspot-laite saa tulla enintään 15 mm
päähän auton liikkuvista osista.
Säädä kääntämällä koko laitetta
sivusuunnassa.
• Kun laite on lepoasennossa,
ketjujen etäisyyden maasta on
oltava vähintään 20 mm. Ketjuja saa
tarvittaessa lyhentää.
Venttiilisarja
Asenna sähkö- ja ilmasarja
erillisen asennusohjeen 38-050700
mukaisesti.
Montage des Onspot-
Aggregats
Das ONSPOT-Aggregat so über oder
unter der Fahrzeughalterung montieren,
daß das Maß 235±20mm erreicht wird.
Anzugsdrehmoment 200 Nm.
Montage der Räder
Räder laut separater Montage-anleitung
38-155900 auf dem Arm montieren.
Justierung des Onspot-
Aggregats
• ONSPOT-Arm einige Male auf
und ab bewegen. Überprüfen Sie,
ob Arm und Kettenrad sich frei
bewegen. Die ONSPOT-Anlage muß
mindestens ca. 15 mm von den
beweglichen Wagenteilen entfernt sein.
Justierungen können durch Seitwärts-
drehen des ganzen Aggregats erfolgen.
• Der Abstand zwischen Ketten und
Fahrbahn darf in Ruhestellung 20 mm
nicht unterschreiten. Glieder dürfen bei
Bedarf entfernt werden.
Montage des Ventilsatzes
Ventilsatz gemäß separater Montage-
anweisung 38-050700 montieren.
Montering af Onspotaggregat
Monter Onspotaggregatet over el-
ler under bilkonsollen, så der opnås
et mål på 235±20 mm.
Tilspændingsmoment 200 Nm.
Montering af hjul
I henhold til separat monteringsan-
visning 38-155900.
Indjustering af Onspotag-
gregat
• Før Onspot-armen op og ned
et par gange. Kontroller at arm og
kædehjul går frit.
Onspotaggregatets dele må ikke
komme tættere på bilens bevæ-
gelige dele end ca.15 mm. Juster
evt. ved at dreje hele aggregatet
sideværts.
• I hvilestilling skal afstanden
mellem kæder og vejbane være
mindst 20 mm. Om nødvendigt
kan der skæres led af kæderne.
Montering af ventilsæt
I henhold til separat monteringsan-
visning 38-050700.

9
GB
FR NO
SE
Montering
Onspotaggregat
Montera Onspotaggregatet över
eller under bilfästet så att måttet
235±20 mm uppnås.
Åtdragningsmoment 200 Nm.
Montering hjul
Enligt separat monterings-
anvisning 38-155900.
Injustering
Onspotaggregat
• För Onspot-armen ett par
gånger upp och ner. Kontrollera
att arm och kedjehjul går fritt.
Onspotutrustningen får inte komma
närmare fordonets rörliga delar än
cirka 15 mm. Justera genom att
vrida hela aggregatet i sidled.
• I viloläget skall avståndet mellan
kedjor och mark skall vara minst 20
mm. Länk får vid behov kapas.
Montering ventilsats
Enligt separat monteringsanvisning
38-050700.
Montering av Onspot-
aggregat
Monter Onspot-aggregatet over
eller under bilfestet slik at målet
235±20 mm oppnås.
Tiltrekkingsmoment 200 Nm.
Montering hjul
I henhold til separat monterings-
anvisning 38-155900.
Justering av Onspot-
aggregat
• Før Onspot-armen et par ganger
opp og ned. Kontroller at arm og
kjettinghjul går fritt.
Onspot-utrustningen må ikke
komme nærmere kjøretøyets
bevegelige deler enn ca. 15
mm.Juster ved å vri hele aggregatet
i sideretningen.
• I hvilestillingen skal avstanden
mellom kjettingene og bakken skal
være minst 20 mm. Kjettingløkker
kan fjernes om nødvendig.
Montering av ventilsett
I henhold til separat monterings-
anvisning 38-050700.
Mounting the Onspot unit
Mount the Onspot unit over or
under the car attachment so that
a clearing distance of 235±20 mm
is obtained. Tightening torque 200
Nm
Mounting the wheel
According to separate mounting
instructions 38-155900.
Adjusting the Onspot unit
• Move the Onspot arm up and
down a few times. Check that the
arm and chain wheel run freely.
The Onspot equipment must not
come closer than approx. 15 mm
to the vehicle’s moving parts.
Adjust by turning the entire unit
sideways.
• In the home position the distance
between the chains and the ground
should be at least 20 mm. The link
may be cut if necessary.
Mounting the Valve kit
According to the separate mounting
instructions 38-050700.
Montage du groupe
Onspot
Monter le groupe Onspot sur ou sous la
fixation voiture de manière à obtenir une
distance de 235±20 mm.
Couple de serrage: 200 Nm.
Montage de la roue
Monter la roue sur le bras conformément
aux instructions séparées 38-155900.
Réglage du groupe
Onspot
• Déplacer le bras Onspot deux ou
trois fois de bas en haut et vice versa.
Contrôler que le bras et le pignon de
chaîne ne rencontrent aucun obstacle.
• L’équipement Onspot ne doit pas
approcher les éléments mobiles du
véhicule d’environ 15 mm au plus.
Régler en tournant tout le groupe
latéralement.
• En position de repos, la distance
entre les chaînes et le sol doit être d’au
moins 20 mm. Si nécessaire, couper des
maillons.
Montage du Jeu
desoupapes
Monter le kit électrique et pneumatique
conformément aux instructions séparées
38-050700.

DK
DE FI
10
b
a
1
Pysäytysvarren säätö
• Irrota pysäytysvarren (1)
kiinnitys-ruuvit.
• Käännä varsi pysäytysjousen (2)
sisälle.
• Käännä varsi ja pysäytysvarsi
varren lepoasentoon (a). Tarkasta,
että varsi ja ketjupyörä liikkuvat
esteettä ja että ne tulevat
korkeintaan 15 mm etäisyydelle
auton liikkuvista osista.
• Kiristä ruuvit (1), aloita kohdassa
b olevasta ruuvista.
Kiristysmomentti on 80 Nm.
Justering af anslag
• Løsn de bolte, der holder
anslaget (1).
• Drej armen ind i stopfjederen
(2).
• Drej armen og anslaget til
armens hvilestilling (a). Kontroller
at armen og kædehjulet går fri og
ikke kommer tættere på bilens
bevægelige dele end 15 mm.
• Spænd boltene (1), begynd med
bolten i pos. b.
Tilspændingsmoment 80 Nm.
Arretiergriff einstellen
• Lösen Sie die Schrauben, die
den Arretiergriff (1) halten.
• Den Arm in die Stopfeder
eindrücken (2).
• Arme und Stopper in die
Ruhestellung des Armes drehen
(a). Überprüfen, daß der Arm
und das Kettenrad frei liegen
und mindestens 15 mm von allen
beweglichen Teilen des Fahrzeugs
entfernt sind.
• Schrauben (1) festziehen, mit
der Schraube Pos. b beginnen.
Anzugsdrehmoment 80 Nm.
2
