VBG Onspot User manual

Mounting instructions
FR
SE
GB
FI
DE
DK
MAN M90 M2000L 4x2, 4x4
56-215001
56-215002
56-647300
2010-09-15 38-038100g
Bladfjädring
Bladfjæring
Lehtijouset
Plate suspension
Blattfederung
Suspension à lames

Monteringenskalforetagesafuddannetogkompetent personaleogskepåautoriseret
værksted, der råder over det nødvendige værktøj og udstyr, og hvor der sikres
tilgængelighed og sikkerhed. Kontroller at alle dele er til stede inden montering. Følg
anvisningerne.
Anbefalede indstillingermåikkeændres.Giv kundenalleanvisningeroginstruktioner,
så de kan lægges i bilen til brug ved fremtidig service og vedligeholdelse.
Følg lastbilfabrikantens anvisninger
Generelt
Reservdelslista
Reservedelsliste
Varaosaluettelo
Lastvagnstillverkarens anvisning
Lastbilfabrikantens anvisning
Ajoneuvon valmistajan ohjeet
Tillverkarens anvisning
Producentens anvisning
Valmistajan ohjeet
3
1
2
Monteringenskallutföras avutbildad och kompetent personaloch skepå auktoriserad
verkstad därerforderligaverktygoch utrustning finnsoch däråtkomlighetoch säkerhet
kan tillgodses. Identifiera alla delar före montering. Följ anvisningarna.
Ändra ej rekommenderade inställningar. Lämna alla anvisningar och instruktioner till
kunden att förvaras i fordonet för framtida service och underhåll.
Följ lastvagnstillverkarens anvisningar
Allmänt
SE
DK
Monteringsanvisning
Monteringvejledning
Asennusohje
Mounting instruction
Montageanleitung
Instructions de montage
Spare Parts List
Ersatzteilliste
Liste des pièces détachées
Manufacturer’s instruction
Anleitungen des Herstellers
Instructions du fabricant
Vehicle manufacture instruction
Anweisungen des LKW-Herstellers
Instruction du constructeur

DieMontagedarfnurvonausgebildetemundkompetentemFachpersonaldurchgeführt
werden und muß in einer befugten Werkstatt erfolgen, die über erforderliche
Werkzeuge und Ausrüstungen verfügt, und in der Zugänglichkeit und Sicherheit
gegeben sind. Alle Teile vor der Montage identifizieren. Anweisungen befolgen.
Empfohlene Einstellungen nicht ändern. Übergeben Sie dem Kunden alle Anweisungen
und Instruktionen zur Aufbewahrung im Fahrzeug für künftige Service- und
Wartungsarbeiten.
Befolgen Sie die Anweisungen des LKW-Herstellers
Allgemein
Laitteisto on asennettava valtuutetussa korjaamossa, jonka koulutetulla ja
ammattitaitoisella henkilökunnalla on käytössään tarvittavat työkalut ja varusteet ja
jossa on turvalliset työskentelyolot. Tunnista kaikki osat ennen asennusta. Noudata
ohjeita.
Älä muuta suositeltuja säätöjä. Luovuta kaikki ohjeet asiakkaalle säilytettäväksi
autossa tulevia huoltoja ja kunnossapitoa varten.
Noudata ajoneuvon valmistajan ohjeita
Le montage doit être effectué par des personnes possédant la compétence et la
formation requises, dans un atelier autorisé disposant des outils et équipements
nécessaires et où l’accessibilité et la sécurité peuvent être assurées. Identifier tous
les composants avant de procéder au montage. Suivre les instructions.
Ne pas modifier les réglages recommandés. Toutes les informations et toutes les
instructions doivent être remises au client afin d’être conservées dans le véhicule et
utilisées pour les opérations d’entretien futures.
Se conformer également aux instructions du constructeur du camion
Installation work should be carried out by trained and skilled staff. It should be
performed at an authorised workshop where the required tools and equipment are
available and where provisions can be made for accessibility and safety. Identify all
components prior to installation. Follow the instructions.
Donotaltertherecommendedsettings.Givethe customeralldirectivesand instructions
so that these can be kept in the vehicle for future service and maintenance.
Follow the instructions of the vehicle manufacturer
Yleistä
Généralités
General
FI
FR
GB
DE

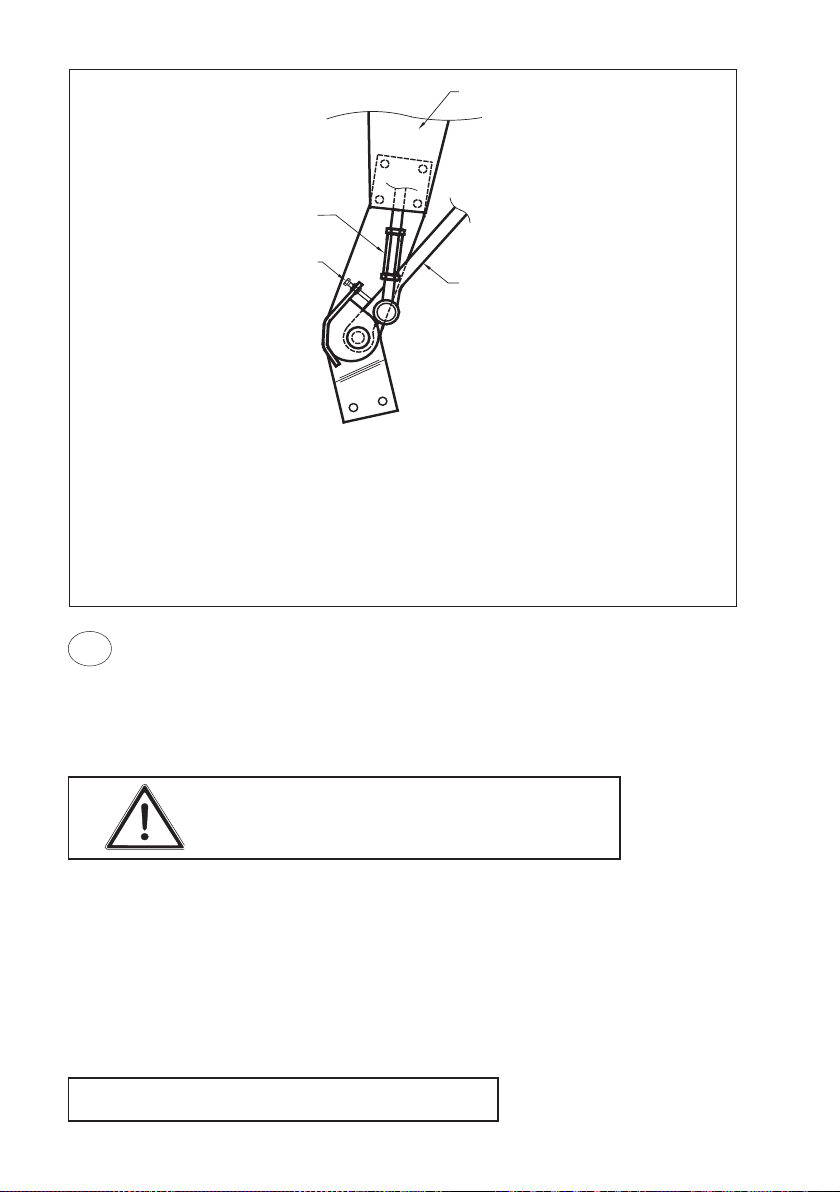

Figur/ Figur/ Kuva, Figure/ Abbildung/ Figure 1:2b
Figur/ Figur/ Kuva, Figure/ Abbildung/ Figure 1:2a
Figur/ Figur/ Kuva, Figure/ Abbildung/ Figure 2:2a
Figur/ Figur/ Kuva, Figure/ Abbildung/ Figure 1:3a
1. Färdriktning
Kjøreretning
Ajosuunta
1. Driving direction
Fahrtrichtung
Sens de la conduite
SE
1. Färdriktning
Kjøreretning
Ajosuunta
1. Driving direction
Fahrtrichtung
Sens de la conduite
2. Cylinderfäste
Sylinderfeste
Sylinterinkiinnike
2. Cylinder bracket
Zylinderbefestigung
Support de cylindre
1. Montering fästplattor 4x2
1:1 Byt fjäderkrampsmuttrarna mot specialmuttrarna i bilfästessatsen.
1:2 Montera fästplattorna. Observera höger och vänster platta, figur 1:2 b, monteringshöjd och
lutningsvinkel, figur 1:2 a. Vid behov placera distansbrickor mellan fästet och specialmuttrarna
för att uppnå rätt vinklar. Dra skruvarna, B, med 200 Nm.
2. Montering Onspot aggregat 4x2
2:1 Montera Onspot på fästets undersida. Är ej Onspot i detta läge på rätt höjd placera distanser
enligt figur 1:2 a tills rätt höjd erhålles.
1. Montering fästplattor 4x4
1:3 Montera specialmuttrarna enligt figur 1:3 a.
1:4 Montera fästplattorna. Observera höger och vänster platta, figur 1:2 b, monteringshöjd och
lutningsvinkel, figur 1:3 a. Dra skruvarna, B, med 200 Nm.
2. Montering Onspot aggregat 4x4
2:2 MonteraOnspotpåfästetsöversida.Obs!Ärfordonetutrustatmed19,5”hjulläggemellandistanser
enligt figur 2:2 tills önskad höjd uppnås. OBS! Vid återmontering skall alltid nya låsmuttrar användas.
3. Montering hjul
Enligt separat monteringsanvisning 38-155900.
4. Montering el och luft
4:1 Montera el- och luftsats enligt separat monterings-anvisning 38-031900.
1
290 mm B
C
2
10°
1
280 mm B
C
2
8°

FI
DK
1. Montering av festeplater
1:1 Bytt ut U-boltmutrene med spesialmutrene i monteringssettet.
1:2 Monter festeplatene. Vær oppmerksom på høyre og venstre plate, figur 1:2 b, monteringshøyde
og helningsvinkel, figur 1:2 a. Ved behov, plasser avstandsskiver mellom festet og spesialmutrene
for å oppnå riktige vinkler. Trekk til skruene, B, med 200 Nm.
2. Montering av Onspot-aggregat 4x2
2:1 Monter Onspot-aggregatet på festets underside. Hvis Onspot-aggregatet ikke er i riktig høyde i
denne stillingen, plasser avstandsstykker som vist på figur 1:2 a inntil riktig høyde oppnås.
1. Montering festeplater 4x4
1:3 Monter spesialmutrene som vist i figur 1:3 a.
1:4 Monter festeplatene. Vær oppmerksom på høyre og venstre plate, figur 1:2 b, monteringshøyde
og helningsvinkel, figur 1:3 a. Trekk til skruene, B, med 200 Nm.
2. Montering av Onspot-aggregat 4x4
2:1 Monter Onspot-aggregatet på festets overside. OBS! Hvis kjøretøyet er utstyrt med 19,5” hjul,
legg imellom avstandsstykker som vist i figur 2:2 inntil riktig høyde oppnås. OBS! Ved montering
igjen, skal det alltid brukes nye lasemuttere.
3. Montering hjul
I henhold til separat monterings-anvisning 38-155900.
4. Montere el- og luftanlegg
4:1 Monter el- og luftanlegget i henhold til separat monteringsanvisning 38-031900.
1. Kiinnityslevyjen asennus 4x2
1:1 Korvaa u-pultin mutterit autokiinnikesarjan erikoismuttereilla.
1:2 Asenna kiinnityslevyt. Ota huomioon oikea ja vasen levy (kuva 1:2 b), asennuskorkeus ja
kallistuskulma (kuva 1:2 a).Asenna tarvittaessa... (har ej orginalet tillhanda) Kiristä ruuvit B 200 Nm
momenttiin.
2. Onspot-laitteen asennus 4x2
2:1 AsennaOnspotkiinnikkeen alapuolelle. Jos Onspot ei tässä asennossaole oikeallakorkeudella,
lisää välikappaleita (kuva 1:2 a), kunnes korkeus on oikea.
1. Kiinnityslevyjen asennus 4x4
1:3 Asenna erikoismutterit kuvan 1:3 a mukaisesti.
1:4 Asenna kiinnityslevyt. Ota huomioon oikea ja vasen levy (kuva 1:2 b), asennuskorkeus ja
kallistuskulma (kuva 1:3 a). Kiristä ruuvit B 200 Nm momenttiin.
2. Onspot-laitteen asennus 4x4
2:2 AsennaOnspot kiinnikkeenyläpuolelle.HUOM!Jos autossaon19,5” pyörät,asennavälikappaleita
kuva 2:2 mukaisesti, kunnes korkeus on haluttu. HUOM! Kun Onspot asennetaan takaisin on kaikki
lukkomutterit uusittava.
3. Pyörän asennus
Asenna pyörä varteen erillisen asennusohjeen 38-155900 mukaisesti.
4. Sähkö- ja ilmasarjan asennus
4:1 Asenna sähkö- ja ilmasarja erillisen asennusohjeen 38-031900 mukaisesti.

GB
DE
1. Mounting of brackets
1:1 Exchange the spring bolt nuts against the special nuts included in the vehicle bracket kit.
1:2 Mount the brackets. Notice right and left plate, figure 1:2 b, mounting height and angle, figure
1:2 a. If necessary mount spacing plates between the bracket and the special nuts to obtain correct
angles. Tighten the bolts, B, with 200 Nm.
2. Mounting of Onspot unit 4x2
2:1 Mount Onspot on the underside of the bracket. Is not the Onspot unit in correct height mount
spacers according to figure 1:2 a until correct height is obtained.
1. Mounting of brackets 4x4
1:3 Mount the special nuts according to figure 1:3 a.
1:4 Mount the brackets. Notice right and left plate, figure 1:2 b, mounting height and angle, figure
1:3 a. Tighten the bolts, B, with 200 Nm.
2. Mounting of Onspot unit 4x4
2:2 MounttheOnspot unit on the upper sideof thebracket. Isthe vehicleequippedwith19,5”wheels
mount spacers according to figure 2:2 until correct height is obtained. NB! Always use new locking
nuts when remounting the parts.
3. Mounting the wheel
3:1 According to separate mounting instructions 38-155901.
4. Mounting of electro and air kit
4:1 Mount the electro and air kit according to separate mounting instruction, 38-031901.
1. Montage der Adapterplatten 4x2
1:1 Die Federbridenmuttern gegen die im Montagesatz enthaltenen Spezialmuttern austauschen.
1:2 Adapterplattenmontieren.Aufrechteundlinke Platte,Abb.1:2b,MontagehöheundNeigungswinkel,
Abb.1:2a, achten. BeiBedarfUnterlegscheibenzwischenAdapterplatteundSpezialmuttern anbringen,
um den richtigen Winkel zu erhalten. Schrauben B mit 200 Nm anziehen.
2. Montage des Onspot-Aggregats 4x2
2:1 Onspot-Aggregat auf der Unterseite der Adapterplatte montieren. Ist Onspot in dieser Position
nicht auf der richtigen Höhe, werden Distanzscheiben gemäßAbb. 1:2a hinzugefügt, bis die richtige
Höhe erreicht wird.
1. Montage der Adapterplatten 4x4
1:3 Die Spezialmuttern gemäß Abb. 1:3a montieren.
1:4 Adapterplatten montieren. Auf rechte und linke Platte, Abb. 1:2b, Montagehöhe und
Neigungswinkel, Abb. 1:3a, achten. Schrauben B mit 200 Nm anziehen.
2. Montage des Onspot-Aggregats 4x4
2:2 Onspot-Aggregat auf der Oberseite der Adapterplatte montieren. Achtung: Bei Fahrzeugen
mit 19,5“ Rädern Distanzscheiben gemäß Abb. 2:2 legen, bis die gewünschte Höhe erreicht wird.
Achtung! Zur Wiedermontage immer neue Sicherungsmuttern verwenden.
3. Montage der Räder
3:1 Räder laut separater Montage-anleitung 38-155901 auf dem Arm montieren.
4. Montage der Elektro- und Luftanlage
4:1 Elektro- und Luftanlage laut separater Montage-anleitung 38-031901 montieren

FR
1. Montage des plaques de fixation, 4x2
1:1 Remplacerlesécrousdesétriers à ressort par les écrous spéciaux fournis dans le kitde supports
véhicule.
1:2 Monter les plaques de fixation. Tenir compte des plaques droite et gauche, figure 1:2 b, de la
hauteurdemontageetdel’angled’inclinaison, figure1:2 a. Si besoin, placer des rondelles entretoises
entre le support et les écrous spéciaux pour obtenir les angles corrects. Serrer les vis, B, au couple
de 200 Nm.
2. Montage de Onspot, 4x2
2:1 Monter Onspot sur le dessous du support. Si, en cette position, Onspot n’est pas à la hauteur
correcte, introduire des entretoises selon la figure 1:2 a jusqu’à l’obtention de la hauteur correcte.
1. Montage des plaques de fixation, 4x4
1:3 Monter les écrous spéciaux selon la figure 1:3 a..
1:4 Monter les plaques de fixation. Tenir compte des plaques droite et gauche, figure 1:2 b, de la
hauteur de montage et de l’angle d’inclinaison, figure 1:3 a. Serrer les vis, B, au couple de 200
Nm.
2. Montage de Onspot, 4x4
2:2 Monter Onspot sur le dessus du support. NOTA ! Si le véhicule est équipé de roues de 19,5”,
introduire des entretoises selon la figure 2:2 a jusqu’à l’obtention de la hauteur correcte. Attention:
veillez à toujours utiliser des nouveaux écrous lorsque vous remontez le kit.
3. Montage de la roue
3:1 Monter la roue sur le bras conformément aux instructions séparées 38-155901.
4. Installation des
dispositifs électrique et pneumatique
4:1 Monter les équipements électrique et pneumatique conformément aux instructions de montage
séparées 38-031901.

5. Injustering Onspot
5:1 Provkör Onspot ett par gånger upp och ner. Kontrollera att arm och kedjehjul går fritt. Eventuell
justering kan ske genom att vrida hela aggregatet i sidled. Dra skruvarna (C) (se figur 1:2a) med
200 Nm (20 kpm). Tillse att Onspot-utrustningen ej kommer närmare fordonets rörliga delar än cirka
15 mm.
5:2 Kedjehjulets anliggningstryck mot däcket skall vara ca 200-350N (20-35 kp). Justera eventuellt
med tryck-stångens vantskruv, se figur 5:2 a.
5:3 Avståndet mellan kedjor och mark skall i viloläget vara minst 20 mm. Länk får vid behov
kapas.
5:4 ProvkörOnspotica 20 km/h och kontrollera avtrycken från kedjorna.Deskallbildaettregelbundet
mönster.
Användalltid bilens luftsystemvid kontroll av att kedjehjuloch
arm går fritt då manuell förflyttning kan skada cylindern. Tillse
att ingen personal befinner sig i luftcylinderns riskområde när
den aktiveras från förarhytten.
6. Kontroll
6:1 En första kontroll och översyn skall ske efter 3-4 veckors körning. Bultförband skall kontrolleras
och efterdras .
Lämna alla anvisningar och instruktioner till kunden att förvaras i
fordonet för framtida service och underhåll.
SE
1
3
2
4
1. Cylinder
Zylinder
Cylindre
2. Rigging screw
Spannschraube
Ridoir
3. Stop screw arm
Anschlagschraube Arm
Vis d’arrêt bras
4. Arm
Arm
Bras
Figur/ Figur/ Kuva/ Figure/ Abbildung/ Figure 5:2 a
1. Cylinder
Sylinder
Sylinteri
2. Vantskruv
Vantskrue
Vanttiruuvi
3. Stoppskruv arm
Stoppskrue arm
Varren pidätinruuvi
4. Arm
Arm
Varsi

5. Justering av Onspot
5:1 Prøvekjør Onspot et par ganger opp og ned. Kontroller at arm og kjettinghjul går fritt. Eventuell
justering kan skje ved å vri hele aggregatet i sideretningen. Trekk til skruene (C) (kuva 1:2a) med
200 Nm (20 kpm). Kontroller at Onspot-utrustningen ikke kommer nærmere kjøretøyets bevegelige
deler enn ca. 15 mm.
5:2 Kjettinghjulets anleggstrykk mot dekket skal være 200-350 N (20-35 kp). Juster eventuelt med
trykkstangens justeringsskrue, se figur 5:2 a.
5:3 Avstanden mellom kjettingene og bakken skal i hvilestillingen være minst 20 mm. Kjettingløkker
kan fjernes om nødvendig.
5:4 Prøvekjør Onspot i ca. 20 km/t og kontroller avtrykkene fra kjettingene. De skal danne et
regelmessig mønster.
Bruk alltid bilens luftsystem ved kontroll av at kjedehjul
og arm går fritt, da manuell forflytting kan skade sylin-
deren. Pass på at ingen befinner seg i luftsylinderens
riskområde når den aktiviseres fra førerhuset.
6. Kontroll
6:1 En første kontroll og ettersyn skal foretas etter 3-4 ukers kjøring. Fjærboltene skal kontrolleres
og etterstrammes .
Gi alle anvisninger og instruksjoner til kunden, slik at disse kan
oppbevares i kjøretøyet for fremtidig service og vedlikehold.
DK
5. Onspotin säätö
5:1 Koekäytä Onspot pari kertaa ylös ja alas. Tarkista, että ketjupyörä ja varsi liikkuvat vapaasti.
Säädä tarvittaessa kääntämällä koko laitetta sivusuunnassa. Kiristä ruuvit (C) (se figur 1:2a) 200
Nm (20 kpm) momenttiin. Varmista, että Onspot on vähintään 15 mm etäisyydellä auton liikkuvista
osista.
5:2 Ketjupyörän paineen rengasta vasten on oltava 250-350 N (20-35 kp). Säädä tarvittaessa
sylinterin varren vanttiruuvilla (kuva 5:2 a).
5:3 Ketjujenetäisyyden maasta on oltava lepoasennossa vähintään20mm.Ketjuja saa tarvittaessa
lyhentää.
5:4 Koekäytä Onspot noin 20 km/h nopeudella ja tarkasta ketjujen jäljet. Jälkien on oltava
säännölliset.
FI
6. Tarkastus
6:1 Ensimmäinen tarkastus on suoritettava 3-4 viikon ajon jälkeen. Pulttiliitokset on tarkastettava ja
jälkikiristettävä tarvittaessa.
Luovuta asiakkaalle kaikki ohjeet säilytettäviksi ajoneuvossa tulevaa
huoltoa ja kunnossapitoa varten.
Käytäaina autonilmajärjestelmää tarkastettaessa,että ketju-
pyöräja varsiliikkuvat esteettä,sillä käsikäyttö voi vaurioittaa
sylinteriä. Varmista, ettei ilmasylinterin vaara-alueella ole
ketään, kun se aktivoidaan ohjaamosta.

5. Justierung des Onspot-Systems
5:1 Onspot zur Kontrolle einige Male auf und ab bewegen. Überprüfen Sie, ob Arm und Kettenrad
sich frei bewegen.Eventuelle Justierungen können durch Seitwärtsdrehen des ganzen Aggregats
erfolgen. Schrauben (C) (Abb. 1:2a) mit 200 Nm (20 kpm) anziehen. Achtung: die Onspot-Anlage
muß mindestens 15 mm von den beweglichen Wagenteilen entfernt sein.Drosselventil nötigenfalls
justieren.
5:2 Der Anpreßdruck des Kettenrads an den Reifen soll ca. 200-350 N (20-35 kp) betragen.
Nötigenfalls mit Hilfe der Justierhülse an der Druckstange justieren, siehe Abbildung 5:2a.
5:3 DerAbstand zwischen Ketten und Fahrbahn sollte in Ruhestellung 20 mm nicht unterschreiten.
Glieder dürfen bei Bedarf entfernt werden.
5:4 Führen Sie eine Probefahrt mit Onspot bei ca. 20 km/h durch und kontrollieren Sie denAbdruck
der Kettenstränge. Sie sollten ein regelmäßiges Muster bilden.
DE
6. Kontrolle
6:1 ErsteKontrolleund Überprüfung nach 3-4WochenFahrbetrieb. Schraubverbindungen überprüfen
und bei Bedarf nachziehen.
Alle Anweisungen und Instruktionen sind an den Anwender weiterzugeben und für kün-
ftige Service- und Wartungsarbeiten im Fahrzeug aufzubewahren.
Kontrollen,ob sich dieKetten-räder mit Schwenkarm frei bewegen.
Schwenkbewegungen dürfen nur mit Hilfe des Druck-luftsystems
des Fahrzeugs durchgeführt werden, da eine manuelle Betätigung
Schäden am Zylinder zur Folge haben kann.Sorgen Sie dafür, daß
sich niemand im Gefahrenbereich des Druckluftzylinders befindet,
wenn dieser von der Fahrer-kabine aus aktiviert wird.
5. Adjustment of Onspot
5:1 Test the Onspot a couple of times down and up. Check that arm and chainwheel have clearence
inmoving up and down. Necessary adjustment canbemadeby turning the whole Onspot sidewards.
Tighten the bolts (C) (see figure1:2a) with 200 Nm (20 kpm). See to it that the Onspot equipment is
not mounted closer to the vehicle’s movable parts than approx. 15 mm.
5:2 The chainwheel contact pressure against the tyre shall be 200-350 Nm (20-35 kpm). Adjust if
necessary with the pushrod rigging screw, see figure 5:2 a.
5:3 The distance between chains and ground shall be min. 20 mm in resting position. Link may be
cut if necessary.
5:4 Test drive Onspot in approx. 20 km/h and control the prints from the chains. They shall form a
regular pattern.
GB
Give all directions and instructions to the customer. These should be kept
in the vehicle for future service and maintenance work.
6. Checking
6:1 An initial check and service should be performed after 3-4 weeks’ operation. Bolts should be
checked and tightened if necessary.
Always use the vehicle’s pneumatic system to check that the chain
wheeland armare moving freely,asmanual movementsmay damage
the cylinder. Ensure that nobody is within the pneumatic cylinder’s
danger zone when it is activated from the driver’s cab.

FR
5. Réglage de Onspot
5:1 Tester Onspot une ou deux fois et de haut en bas.Contrôler que le bras etla molette se déplacent
librement. Le réglage nécessaire peut être effectué en tournant toute l’unité Onspot latéralement.
Serrer les vis (C) (figure1:2a) au couple de 200 Nm (20 kpm). Vérifier que l’équipement Onspot est
installé à une distance d’au moins 15 mm des parties mobiles du véhicule.nécessaire.
5:2 La pression de contact de la molette contre le pneumatique doit être d’environ 200-350 N (20-35
kp). Si nécessaire, régler à l’aide du ridoir de la tige-poussoir, voir figure 5:2 a.
5:3 En position de repos, la distance entre les chaînes et le sol doit être d’au moins 20 mm. Couper
des maillons si nécessaire.
5:4 Tester Onspot à une vitesse d’environ 20 km/h et inspecter l’impression laissée par les chaînes
qui devront laisser une empreinte régulière.
Remettre toutes les indications et toutes les instr-uctions au client. Ces documents
sont destinés aux opérations ultérieures d’entretien et de maintenance et devront être
conservés dans le véhicule.
6. Contrôle
6:1 Une inspection et un premier contrôle devront être effectués après 3-4 semaines de conduite.
Les assemblages à boulons devront être vérifiés et resserrés si nécessaire.
Pour prévenir tout endommagement du vérin dû au déplacement manuel,
toujoursutiliser lasuspension pneumatiquede la voiture lorsqu’il estcontrôlé
que la roue et le bras tournent librement. Veiller à ce que personne ne se
trouvedans la zone de risquedu vérinpneumatique quand celui-ciest activé
depuis la cabine du conducteur.

56-215001 56-215002 56-647300
Pos Det.nr Benämning Antal Pos Det.nr Benämning Antal
VBG GROUP TRUCK EQUIPMENTAB förbehåller sig rätten till konstruktionsförändringar.
1
3
3
2
4
41
42
44,47,48 43 40 46
44,47,48
43
50
44,48,49 40 45 46
41
42
12
11
10
Cylinderfäste och arm
1 56-155007 Arm 04 höger 1
56-155008 Arm 04 vänster 1
2 56-063711 Cylinderfäste 04 höger 1
56-063712 Cylinderfäste 04 vänster 1
3 56-191300 Lagerskålar inkl. tätning
och fett 2
4 35-096300 Skruv M10x45 2
36-018300 Mutter M10 4
Cylinder
10 56-214901 Cylinder kompl. 04-05 2
11 56-231100 Membransats 2
12 56-100501 Vinkellänk 2
Bilfäste
40 56-202401 Bilfäste, höger 1
56-202402 Bilfäste, vänster 1
41 56-109803 Mutter 8*
56-062114 Mutter 8**
42 56-200600 Distansbricka 12
43 56-193700 Distans 4
44 37-000700 Bricka BRB 17x30 4
45 35-033300 Skruv M16x100 4
46 35-011600 Skruv M16x45 8
47 35-033500 Skruv M16x70 4
48 36-013100 Mutter M16 4
49 35-016400 Skruv M16x55 4
50 56-105114 Distansrör 4
* Ingår i 56-215001
** Ingår i 56-215002

56-215001 56-215002 56-647300
Pos Tuote no Nimitys Kpl Pos Tuote no Nimitys Kpl
56-215001 56-215002 56-647300
Pos Art.nr Navn Antall Pos Art.nr Navn Antall
VBG GROUP TRUCK EQUIPMENTAB forbeholder seg retten til konstruksjonsendringer
VBG GROUP TRUCK EQUIPMENTAB pidättää oikeuden muuttaa rakennetta
Sylinderfeste og arm
1 56-155007 Arm 04 høyre 1
56-155008 Arm 04 venstre 1
2 56-063711 Sylinderfeste 04 høyre 1
56-063712 Sylinderfeste 04 venstre 1
3 56-191300 Lagerskåler inkl. tetting
og fett 2
4 35-096300 Skrue M10x45 2
36-018300 Mutter M10 4
Sylinder
10 56-214901 Sylinder kompl. 04-05 2
11 56-231100 Membransats 2
12 56-100501 Vinkelledd 2
Bilfeste
40 56-202401 Bilfeste, høyre 1
56-202402 Bilfeste, venstre 1
41 56-109803 Mutter 8*
56-062114 Mutter 8**
42 56-200600 Avstandsskive 12
43 56-193700 Avstandsstykke 4
44 37-000700 Skive BRB 17x30 4
45 35-033300 Skrue M16x100 4
46 35-011600 Skrue M16x45 8
47 35-033500 Skrue M16x70 4
48 36-013100 Mutter M16 4
49 35-016400 Skrue M16x55 4
50 56-105114 Avstandsrør 4
* Inngår i 56-215001
** Inngår i 56-215002
Sylinterinkiinnike ja varsi
1 56-155007 Varsi 04 oikea 1
56-155008 Varsi 04 vasen 1
2 56-063711 Sylinterinkiinnike 04 oikea 1
56-063712 Sylinterinkiinnike 04 vasen 1
3 56-191300 Kuppilaakerisarja, sis.
tiivisteen ja rasvan 2
4 35-096300 Ruuvi M10x45 2
36-018300 Mutteri M10 4
Sylinteri
10 56-214901 Sylinteriasennelma 04-05 2
11 56-231100 Kalvosarja 2
12 56-100501 Kulmavarsi 2
Autokiinnike
40 56-202401 Autokiinnike, oikea 1
56-202402 Autokiinnike, vasen 1
41 56-109803 Mutteri 8*
56-062114 Mutter 8**
42 56-200600 Välialuslevy 12
43 56-193700 Välikappale 4
44 37-000700 Aluslevy BRB 17x30 4
45 35-033300 Ruuvi M16x100 4
46 35-011600 Ruuvi M16x45 8
47 35-033500 Ruuvi M16x70 4
48 36-013100 Mutteri M16 4
49 35-016400 Ruuvi M16x55 4
50 56-105114 Väliputki 4
* Sisältyy 56-215001:een
** Sisältyy 56-215002:een

56-215001 56-215002 56-647300
Pos Art.-nr. Bezeichnung Anzahl Pos Art.-nr. Bezeichnung Anzahl
56-215001 56-215002 56-647300
Pos Part no Description Qty Pos Part no Description Qty
VBG GROUP TRUCK EQUIPMENT AB reserve the right to amend or alter specifications at
their discretion.
Die VBG GROUPTRUCK EQUIPMENTAB behält sich das Recht auf Konstruktionsänderungen
vor.
Cylinder bracket and arm
1 56-155007 Arm 04 right 1
56-155008 Arm 04 left 1
2 56-063711 Cylinder bracket 04 right 1
56-063712 Cylinder bracket 04 left 1
3 56-191300 Bearing cups incl. packing &
grease 2
4 35-096300 Screw M10x45 2
36-018300 Nut M10 4
Cylinder
10 56-214901 Cylinder compl. 04-05 2
11 56-231100 Membrane kit 2
12 56-100501 Angle joint 2
Vehicle bracket
40 56-202401 Vehicle bracket, right 1
56-202402 Vehicle bracket, left 1
41 56-109803 Nut 8*
56-062114 Nut 8**
42 56-200600 Spacing washer 12
43 56-193700 Spacer 4
44 37-000700 Washer BRB 17x30 4
45 35-033300 Screw M16x100 4
46 35-011600 Screw M16x45 8
47 35-033500 Screw M16x70 4
48 36-013100 Nut M16 4
49 35-016400 Screw M16x55 4
50 56-105114 Spacing tube 4
* Included in 56-215001
** Included in 56-215002
Zylinderbefestigung und Arm
1 56-155007 Arm 04 rechts 1
56-155008 Arm 04 links 1
2 56-063711 Zylinderbefestigung 04 rechts 1
56-063712 Zylinderbefestigung 04 links 1
3 56-191300 Lagerschalen mit Dichtung
und Schmiermittel 2
4 35-096300 Schraube M10x45 2
36-018300 Mutter M10 4
Zylinder
10 56-214901 Zylinder kompl. 04-05 2
11 56-231100 Membransatz 2
12 56-100501 Winkelgelenk 2
Befestigung
40 56-202401 Befestigung, rechts 1
56-202402 Befestigung, links 1
41 56-109803 Mutter 8*
56-062114 Mutter 8**
42 56-200600 Unterlegscheibe 12
43 56-193700 Distanzscheibe 4
44 37-000700 Scheibe BRB 17x30 4
45 35-033300 Schraube M16x100 4
46 35-011600 Schraube M16x45 8
47 35-033500 Schraube M16x70 4
48 36-013100 Mutter M16 4
49 35-016400 Schraube M16x55 4
50 56-105114 Distanzhülse 4
* bei 56-215001
** bei 56-215002

56-215001 56-215002 56-647300
Pos N°d’Art. Désignation Qté Pos N°d’Art. Désignation Qté
VBG GROUP TRUCK EQUIPMENTAB se réserve le droit de modifier ses constructions.
Support de vérin et bras
1 56-155007 Bras 04 droit 1
56-155008 Bras 04 gauche 1
2 56-063711 Support de vérin 04 droit 1
56-063712 Support de vérin 04 gauche 1
3 56-191300 Coquilles de coussinet avec
joint d’étanchéité et graisse 2
4 35-096300 Vis M10x45 2
36-018300 Ecrou M10 4
Vérin
10 56-214901 Vérin complet 04-05 2
11 56-231100 Kit membrane 2
12 56-100501 Rotule 2
Support de véhicule
40 56-202401 Support de véhicule, droit 1
56-202402 Support de véhicule, gauche 1
41 56-109803 Ecrou 8*
56-062114 Ecrou 8**
42 56-200600 Rondelle entretoise 12
43 56-193700 Entretoise 4
44 37-000700 Rondelle BRB 17x30 4
45 35-033300 Vis M16x100 4
46 35-011600 Vis M16x45 8
47 35-033500 Vis M16x70 4
48 36-013100 Ecrou M16 4
49 35-016400 Vis M16x55 4
50 56-105114 Tube entretoise 4
* Inclus dans 56-215001
** Inclus dans 56-215002

Saving lives, deadlines and reputations
Member of VBG GROUP www.onspot.eu
