GEWÄHRLEISTUNGSBESTIMMUNGEN
WICHTIG
Nur die Originalverpackung gewährleistet einen ausreichenden Transportschutz des Gerätes und sollte
deshalb mindestens in der gesetzlichen Rückgabezeit aufbewahrt werden.
Für unsere Geräte leisten wir die gesetzliche Gewährleistung von 2 Jahren.
Ersatzteilbestellungen und Reparaturaufträge richten Sie bitte unter Angabe
der Kundennummer bzw. Rechnungsnummer an Ihren Händler
oder direkt an uns.
Damit Ihnen unsere Service-Mitarbeiter optimal weiterhelfen können,
beachten Sie bitte folgende Vorgehensweise:
1. Ist ein bestimmtes Teil beschädigt?
Teilen Sie uns bitte anhand der Teileiste die genaue Teilenummer mit.
2. Liegt eine Störung beim Gerät vor?
Sollten Sie die Möglichkeit einer Videoaufnahme z.B. Handykamera haben,
nehmen Sie die Störung auf und senden uns das VIdeo- oder Bildmaterial zu.
As-STORES GmbH
Kohnacker 9a
D-41542 Dormagen
E-Mail: [email protected]
Internetadresse: http://www.asviva.de

4
WICHTIGE SICHERHEITSHINWEISE
• Das Sicherheitsniveau des Gerätes kann nur gehalten werden, wenn es regelmäßig auf Schäden
und Verschleiß geprüft wird. Dabei ist ein besonderes Augenmerk auf die Endkappen / Rollen der
Standfüße,dieTrittpedale,dieHandgrieunddiebeweglichenElementezurichten.
• Wenn Sie dieses Gerät weitergeben oder von einer anderen Person benutzen lassen, stellen Sie
sicher, dass derjenige den Inhalt dieser Gebrauchsanleitung kennt.
• Dieses Gerät darf immer nur von einer Person zum Trainieren benutzt werden.
• Überprüfen Sie vor der ersten Benutzung und auch später in regelmässigen Abständen alle
Schrauben, Bolzen und andere Verbindungen auf Ihren festen Sitz.
• Entfernen Sie alle scharfkantigen Gegenstände aus dem Umfeld des Gerätes, bevor Sie mit den
Training beginnen.
• Trainieren Sie nur auf dem Gerät, wenn es einwandfrei funktioniert.
• Defekte Teile sind sofort auszutauschen und oder das Gerät bis zur Instandsetzung nicht mehr zu
benutzen.
• Eltern und andere Aufsichtspersonen sollten sich Ihrer Verantwortung bewusst sein, da aufgrund
des natürlichen Spieltriebes und der Experimentierfreudigkeit der Kinder mit Situationen zu rech-
nen ist, für die die Trainingsgeräte nicht gebaut sind.
• Wenn Sie Kinder an dem Gerät trainieren lassen, sollten Sie deren geistige und körperliche Ent-
wicklung und vor allem deren Temperament berücksichtigen. Sie sollten die Kinder ggf.
beaufsichti gen und vor allem auf die richtige Benutzung des Gerätes hinweisen. Als Spielzeug sind
die Trainingsgeräte auf keinen Fall geeignet.
• Bitte beachten Sie beim Aufstellen des Gerätes, dass in jede Richtung ausreichend Freiraum vor-
handen ist.
• Kinder sollten nicht unbeaufsichtigt in die Nähe des Gerätes kommen, da sie aufgrund Ihres natür-
lichen Spieltriebes das Gerät in einer Art und MODE gebrauchen könnten, wofür es nicht vorgese
hen ist und dadurch können Unfälle entstehen.
• Bitte beachten Sie, dass inkorrektes und exzessives Training Ihre Gesundheit gefährden kann.
• Bitte beachten Sie, dass Hebel und andere Einstellmechanismen nicht in den Bewegungsbereich
während der Übung ragen und den Ablauf stören.
• Beim Aufstellen des Gerätes sollten Sie darauf achten, dass das Gerät stabil steht und evtl. Boden
unebenheiten ausgeglichen werden.
• Tragen Sie immer Trainingskleidung und Schuhe, die für ein Fitnesstraining geeignet sind, wenn
SieaufdemGerättrainieren.DieKleidungmusssobeschaensein,dassdiesenichtaufgrund
Ihrer Form (z.B. Länge) während des Trainings irgendwo hängen bleiben kann. Die Schuhe sollten
passend zum Trainingsgerät gewählt werden, grundsätzlich dem Fuß einen festen Halt geben und
eine rutschfeste Sohle besitzen.
• Grundsätzlich sollten Sie vor der Aufnahme eines Trainings Ihren Arzt konsultieren.
• Er kann Ihnen konkrete Angaben machen, welche Belastungsintensität für Sie geeignet ist und
Ihnen Tipps zum Training und zur Ernährung geben.

5
Bitte lesen Sie die Anleitung genau durch, bevor Sie mit den Zusammenbau beginnen!
Achten Sie beim Anziehen der Schraubverbindungen darauf, dass der Bewegungsablauf nicht durch
zu festes anziehen beeinträchtigt wird.
Bewegliche Gelenkteile ( Gleitträger usw. ) müssen von Zeit zu Zeit mit handelsüblichem Schmierfett
eingefettet werden.
• Bauen Sie das Gerät nach der Aufbauanleitung auf und verwenden Sie nur die für den Aufbau des
GerätesbeigefügtengerätespezischenEinzelteile.KontrollierenSievorderMontagedieVollstän
digkeit der Lieferung anhand der Stückliste der Montage- und Bedienungsanleitung.
• Stellen Sie das Gerät an einem trockenen, ebenen Ort auf und schützen Sie es vor Feuchtigkeit.
Sofern Sie den Aufstellort besonders gegen Druckstellen, Verschmutzungen oder ähnlichen schüt
zen möchten, empfehlen wir Ihnen eine geeignete, rutschfeste Unterlage unter das Gerät zu legen.
• Generell gilt, dass Sportgeräte kein Spielzeug sind. Sie dürfen daher nur bestimmungsgemäß und
von entsprechend informierten bzw. unterwiesenen Personen benutzt werden.
• Wenn Sie Schwindelgefühle, Übelkeit, Brustschmerzen oder andere anormale Symptome verspü-
ren, stoppen Sie sofort das Training und konsultieren Sie. Ihren Arzt.
• Personen wie Kinder, Invaliden und behinderte Menschen sollten das Gerät nur im Beisein einer
weiteren Person, die eine Hilfestellung und Anleitung geben kann, benutzen.
• Achten Sie darauf, dass Sie und andere Personen sich niemals mit irgendwelchen Körperteilen in
den Bereich von sich bewegenden Teilen begeben.
• Beachten Sie bei der Einstellung von verstellbaren Teilen auf die richtige Position bzw. die markier-
te, maximale Einstellposition.
• Trainieren Sie nie unmittelbar nach Mahlzeiten!
• Untersuchen Sie das Gerät vor jedem Gebrauch auf lose Bestandteile.
• Stellen Sie das Gerät nur auf stabilen Flächen ab.
• Das Gerät nicht verwenden, wenn Sie mehr als 150 Kg wiegen.

6

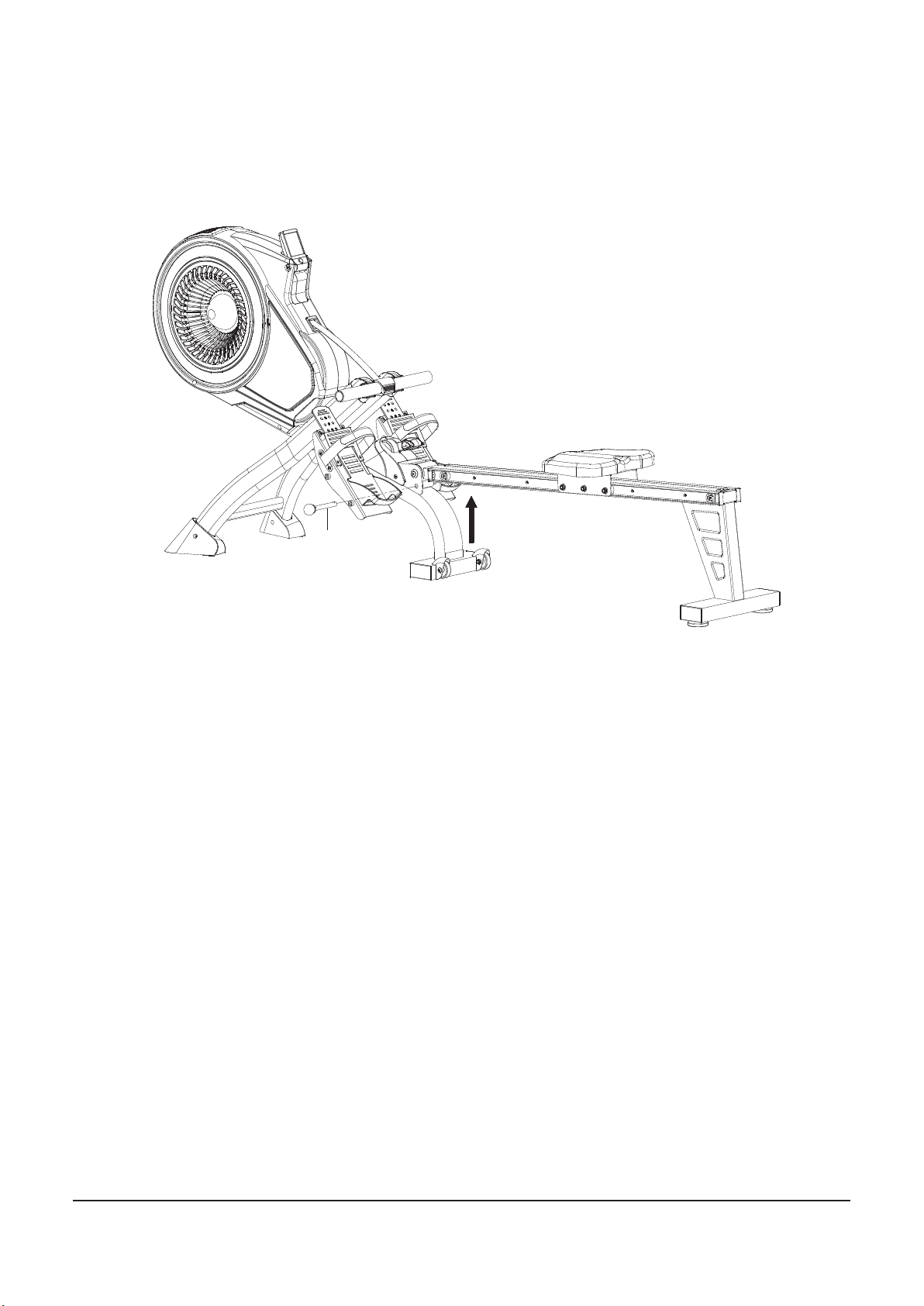

EXPLOSIONSZEICHNUNG
1
2
3
42
34
5
5
5
5
66
7
7
8L8R
9
10
10
1010
11L11R
12
13
1213
14L
15
14R
15
16
16
16
16
16
16
17
1717
17
17
17
18
18
18
18
19
19
21
21
22
22
25
28
29
30
32
34
34
34
34
34
35
36
3634
36
36
37
38
3940L
40R4140R
40L
3938
37
42
43
43
43
44
45
46L
46R
4747474747
47474747
2
48
49
50
51
52
53
54
55
55
56
56
24
20
23
43
43
19
19
1
2
3
42
34
5
5
5
5
66
7
7
8L8R
9
10
10
1010
11L11R
12
13
1213
14L
15
14R
15
16
16
16
16
16
16
17
1717
17
17
17
18
18
18
18
19
19
21
21
22
22
25
28
29
30
32
34
34
34
34
34
35
36
3634
36
36
37
38
3940L
40R4140R
40L
3938
37
42
43
43
43
44
45
46L
46R
4747474747
47474747
2
48
49
50
51
52
53
54
55
55
56
56
24
20
23
43
43
19
19

7
26
27
31
57
582
16
2
2
43
43
81
80
79
80
78
81
2
2
59
59
60
61
10
10
71L
72
75
75
76
73
70
33
10
10
71R
77
77
7777
77
77
77
75
75
66
67
67
68
68
69
69
10
64
74
62
63
65
10
23
26
27
31
57
582
16
2
2
43
43
81
80
79
80
78
81
2
2
59
59
60
61
10
10
71L
72
75
75
76
73
70
33
10
10
71R
77
77
7777
77
77
77
75
75
66
67
67
68
68
69
69
10
64
74
62
63
65
10
23

8
TEILELISTE
Teilenr. Beschreibung Menge Teilenr. Beschreibung Menge
1 Main Frame 1 39 Rowing Rail Busing 2
2 Nylon Nut M8 13 40L/R Rail Track End Cap L/R 2/2
3 Roller Wheel 2 41 Rowing Rail Axle 1
4 Allen Bolt M8*35 2 42 Allen Bolt M8*40 2
5 End Cap 80*40 4 43 Washerф8*ф17 13
6 Anti-Slip Pad 2 44 End Cap 60*30 1
7 Self Tapping Screw ST4+15 4 45 Rowing Rail 1
8L/R Front Post Floor Cap L/R 1/1 46L/R Rail Track L/R 1/1
9 Front Post 1 47 Self Tapping Screw 10
10 Self Tapping Screw ST5*20 13 48 Seat Roller Wheel Axle 6
11L/R Rowing Bar Holder L/R 1/1 49 Seat Roller Wheel 6
12 Pedal Support 2 50 Phillips Screw M5*15 6
13 Socket Head Allen Bolt
M12*140 4 51 Allen Bolt M6*20 4
14L/R Pedal L/R 1/1 52 Seat Bracket 1
15 Pedal Adjustment Assembly 2 53 Seat 1
16 Phillips Screw M5*12 18 54 Rear Support 1
17 Nylon Nut M5 16 55 Rear Leverage Knob 2
18 Pedal Strap Bracket 4 56 Foot Strap 2
19 Allen Bolt M8*16 7 57 Flywheel 1
20 Computer Support Tube 1 58 Magnet Assembly 1
21 Rowing Bar Grip 2 59 Flange Nut 2
22 Rowing Bar End Cap 2 60 Additional Magnet Assembly 1
23 Computer Wire 1 61 Allen Bolt M8*55 1
24 Computer 1 62 Hex Head Bolt M6*25 1
25 Screw M5*10 4 63 Hex Head Nut M6 2
26 Motor 1 64 Tension Cable 1
27 Power Wire 1 65 Spring for Magnet Assembly 1
28 Rowing Bar Upper Cap 1 66 Axle for Flywheel 1
29 Rowing Bar 1 67 C-ClipΦ12 2
30 Rowing Bar Lower Cap 1 68 Bearing 2
31 Sensor Wire 1 69 Washer 2
32 Self Tapping Screw ST4*20 2 70 Strap for Spring Clutch 1
33 Belt 1 71L/R Chain Cover L/R 1/1
34 Allen Bolt M8*20 6 72 Air Outlet 1
35 Lock Pin 1 73 Rubber Ring 1
36 Bumper Stopper 4 74 Sensor Bracket 1
37 LockWasherФ8 2 75 Adjustable Screw Assembly 4
38 Washerф8*ф25 2 76 Spring Clutch 1

9
Teilenr. Beschreibung Menge
77 Self-Tapping Screw ST5*16 7
78 Axle for Pulley 1
79 Pulley 1
80 Bearing 2
81 Powder Metal 2
82 Adaptor 1

10
NO:45 NO.14L/R
NO:11L/R NO:3 NO:53 NO:35 NO:82
NO:1 NO:9 NO:54
NO:20 NO:24 NO:55 NO:13 NO:8L/R
NO:45 NO.14L/R
NO:11L/R NO:3 NO:53 NO:35 NO:82
NO:1 NO:9 NO:54
NO:20 NO:24 NO:55 NO:13 NO:8L/R
Teilenr. Beschreibung Menge Teilenr. Beschreibung Menge
1 Main Frame 1 35 Lock Pin 1
3 Roller Wheel 2 45 Rowing Rail 1
8L/R Front Post Floor Cap (L/R) 1/1 53 Seat 1
9Middle Support Tube 1 54 Rear Support 1
11L/R Rowing Bar Holder (L/R) 1/1 55 Rear Leverage Knob 2
13 Socket Head Allen Bolt 4 82 Adaptor 1
14L/R Pedal (L/R) 1/1 User Manual 1
20 Computer Support Tube 1 Hardware Parts 1
24 Computer 1
CHECKLISTE

11
Φ8*Φ25mm
38
2X
M8*20mm
34
2X
37
Φ8mm
2X
41 Φ16*86mm 1X
M8*40mm
42
2X
Φ8*Φ17mm
43
3X
36
2X
40
2X
L/R
M8*20mm
34
2X
M8*16mm
19
1X
M8*16mm
19
4X
6mm
2X
1X
Φ8*Φ17mm
43
2X
M8*16mm
19
2X
Schritt 4
Schritt 1 Schritt 2
Schritt 3
Φ8*Φ25mm
38
2X
M8*20mm
34
2X
37
Φ8mm
2X
41 Φ16*86mm 1X
M8*40mm
42
2X
Φ8*Φ17mm
43
3X
36
2X
40
2X
L/R
M8*20mm
34
2X
M8*16mm
19
1X
M8*16mm
19
4X
6mm
2X
1X
Φ8*Φ17mm
43
2X
M8*16mm
19
2X
Schritt 4
Schritt 1 Schritt 2
Schritt 3

12
ZUSAMMENBAU
Schritt 1
2
3
43
4
2
1
25
24
20
23
43
43
19
19
M8*35mm
4
2X M8
2
2X
Φ8*Φ17mm
43
2X
M8*16mm
19
1X
6mm
Schritt 1
2
3
43
4
2
1
25
24
20
23
43
43
19
19
M8*35mm
4
2X M8
2
2X
Φ8*Φ17mm
43
2X
M8*16mm
19
1X
6mm
Schritt 1
1. Montieren Sie die beiden Transportrollen (3) am Hauptrahmen (1). Benutzen Sie zur Befestigung
zwei Schrauben (4), sowie jeweils eine Mutter (2), welche bereits vormontiert sind.
2. Montieren Sie den Computer (24) am Hauptrahmen (1) und benuzen Sie zur Befestigung Unterleg-
scheiben (43) und Schrauben (19). Nehmen Sie das Computerkabel (23) aus der Säule (20) und ver-
binden Sie diesen Kabel mit dem Computer. Verwenden Sie nun vier Schrauben (25) um den Compu-
ter festzuschrauben.

13
Schritt 2
134
38
37
41 34
37
38
35
45
Φ8*Φ2 5mm
38
2X
M8*20mm
34
2X
37
Φ8mm
2X
41 Φ16*86mm 1 X
6mm
134
38
37
41 34
37
38
35
45
Φ8*Φ2 5mm
38
2X
M8*20mm
34
2X
37
Φ8mm
2X
41 Φ16*86mm 1 X
6mm
Schritt 2
1. Befestigen Sie nun die Gleitschiene (45) am Hauptrahmen (1) und befestigen Sie diese mit der Ach-
se für die Gleitschiene (41), zwei Schrauben (34), Unterlegscheiben (37, 38).
2. Legen Sie nun den Sicherungsbolzen (35) ein.

14
Schritt 3
1
53
54
40R
40L
34
36
36
34
42
42
43
43
19
45
55 55
M8*40mm
42
2X
Φ8*Φ17mm
43
3X
36
2X
40
2X
L/R
M8*20mm
34
2X
M8*16mm
19
1X
6mm
Schritt 3
1
53
54
40R
40L
34
36
36
34
42
42
43
43
19
45
55 55
M8*40mm
42
2X
Φ8*Φ17mm
43
3X
36
2X
40
2X
L/R
M8*20mm
34
2X
M8*16mm
19
1X
6mm
1. Befestigen Sie nun den Sitz (53) an der Gleitschiene (45).
2. Befestigen Sie die Gummistopper (36) an der Gleitschiene (45), indem Sie 2 Schrauben (34) benut-
zen.
3. Befestigen Sie beide Standfüße (55) am hinteren Stabilisator (54) und befestigen Sie den hinteren
StabilisatoranschließendamHauptrahmen(45,indemSieeineSchraube(19),dreiacheUnterleg-
scheiben (43) und zwei weitere Schrauben (42) verwenden.
4. Montieren Sie nun die Endkappen (40L/R) an der Gleitschiene (45).

15
Schritt 4
8L
8R
10 10 10 10
91
19
M8*16mm
19
4X
6mm
Schritt 4
8L
8R
10 10 10 10
91
19
M8*16mm
19
4X
6mm
Schritt 4
1. Entnehmen Sie die selbstschneidenden Schrauben (10) von den Endkappen aus dem vorderen Sta-
bilisator (8L/R), welche dort bereits vormontiert sind. Befestigen Sie anschließend die Endkappen am
vorderen Stabilisator (9) mit den selbstschneidenden Schrauben (10).
2. Befestigen Sie nun den vorderen Stabilisator (9) am Hauptrahmen mit 4 Schrauben (19).

16
Schritt 5
3535
Drehen Sie den Hauptrahmen und stellen Sie das vordere Stützrohr auf den Boden. Ziehen Sie den Ku-
gelbolzen (35) von dem Hauptrahmen und klappen Sie den Hauptrahmen um. Anschließend stecken Sie
den Kugelbolzen (35) zur Fixierung wieder in den Hauptrahmen.
Hinweis: Vor dem Einsatz des Kugelbolzen (35).
1. Heben Sie den Hauptrahmen
2. Versichern Sie sich, dass die Befestigungslöcher auf gleicher Position sind.
3. Legen Sie den Kugelbolzen (35) in die Befestigungslöcher.

17
Schritt 6
1
14L
14R
13
13
11L
11R
6mm
1
14L
14R
13
13
11L
11R
6mm
1.SteckenSiediezweifestenPlastikhalterungenfürdenHandgri(11L/R)indieLöcheraufdem
Frontstützrohr des Hauptrahmens (1).
2. Befestigen Sie das linke Pedal (14L) auf der linken Seite des Hauptrahmens (1).
3. Wiederholen Sie den Vorgang für das rechte Pedal (14R) auf der rechten Seite des Hauptrahmens
(1).

18
Schritt 7
29
24
29
24
1. Klappen Sie den Computer (24) nach oben, um Ihren Trainingsstatus zu sehen.
2.DerHandgri(29)kannebenfallsinderfestenHalterungabgelegtwerden.
3. Stecken Sie das Netzteil in die Netzteilbuchse..

19
Schritt 8
35
35
1. Um das Gerät zusammen zu klappen, müssen Sie den Kugelbolzen rausziehen (35), die
Gleitschiene anheben und den Kugelbolzen wieder zur Befestigung reinstecken.
Das Rudergerät ist nun fertig montiert.
Bitte überprüfen Sie nochmals alle Verschraubungen und ziehen diese nach.
Die Schiene kann einfach durch Lösen des Sicherungsstiftes an der Schiene von der waagerechten
Position auf die Senkrechte gehoben werden.
Wir wünschen Ihnen viel Spaß beim Training!

20
COMPUTER
Hauptstecker
Pulssensor Verbindung
Other manuals for RA14 E
1
Table of contents
Languages:
Other AsVIVA Fitness Equipment manuals
