AsVIVA KH3 User manual

BEDIENUNGSHANDBUCH / MANUAL
KH3
VERSION: CBU www.AsVIVA.de

INHALTSVERZEICHNIS
GEWÄHRLEISTUNGSBESTIMMUNGEN.................................................................................................................................... 3
WICHTIGE HINWEISE ZU IHREM PRODUKT........................................................................................................................... 4
WICHTIGE SICHERHEITSHINWEISE........................................................................................................................................... 5
TEILELISTE .......................................................................................................................................................................................... 6
SPEZIFIKATIONEN............................................................................................................................................................................ 6
SENSOR MODUL .............................................................................................................................................................................. 7
APP......................................................................................................................................................................................................10
HARDWARE ANWEISUNGEN.....................................................................................................................................................12
AKKU...................................................................................................................................................................................................12
GEWÄHRLEISTUNGSRECHT ......................................................................................................................................................13
TABLE OF CONTENTS
WARRANTY TERMS........................................................................................................................................................................15
IMPORTANT INFORMATION ABOUT YOUR PRODUCT....................................................................................................16
IMPORTANT SAFETY INSTRUCTIONS....................................................................................................................................17

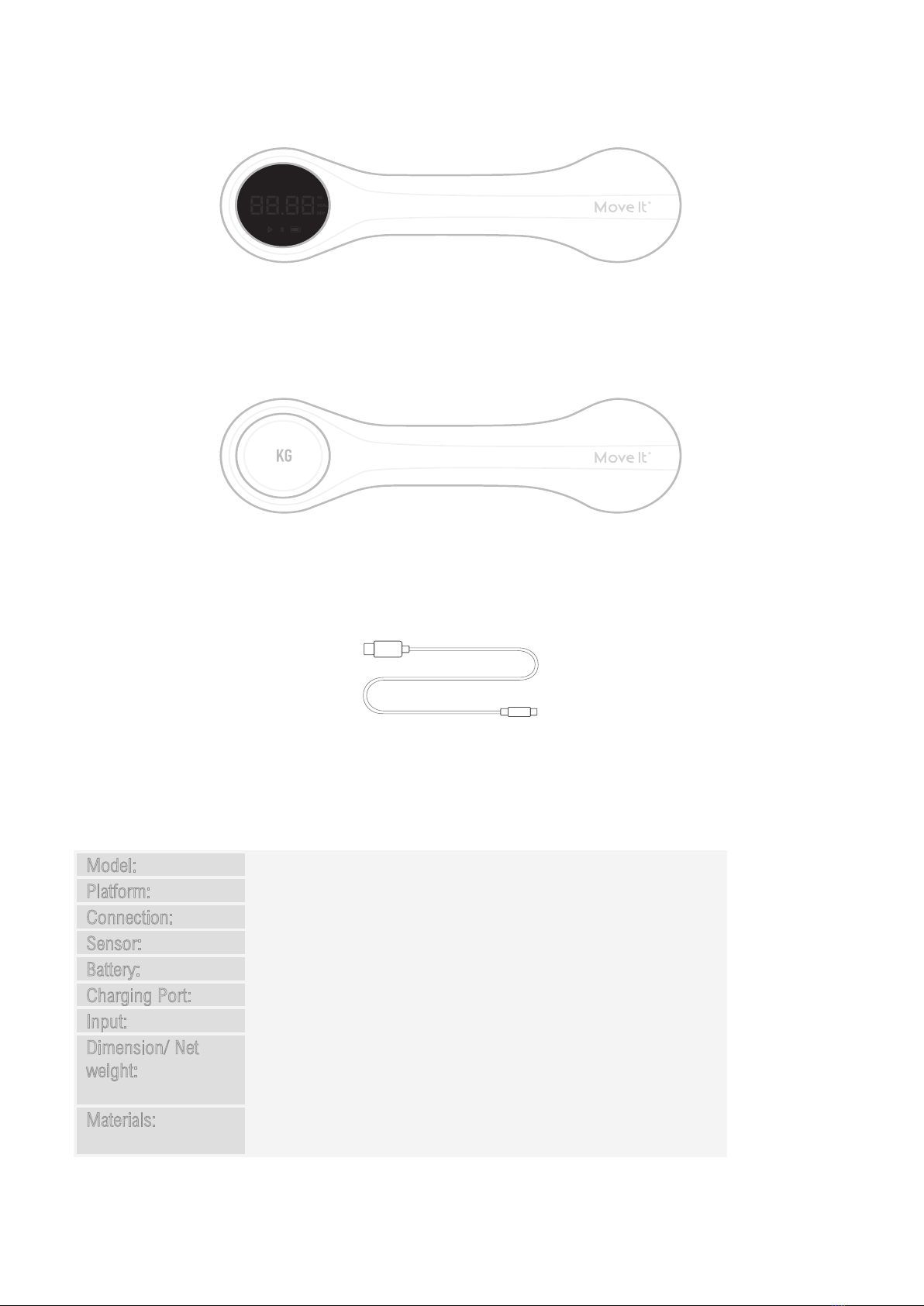

PARTS LIST........................................................................................................................................................................................18
SPECIFICATIONS.............................................................................................................................................................................18
SENSOR MODULE..........................................................................................................................................................................19
APP......................................................................................................................................................................................................22
HARDWARE INSTRUCTIONS......................................................................................................................................................24
BATTERY............................................................................................................................................................................................24
WARRANTY DEVICE ......................................................................................................................................................................25

3
GEWÄHRLEISTUNGSBESTIMMUNGEN
WICHTIG
Nur die Originalverpackung gewährleistet einen ausreichenden Transportschutz des Gerätes und sollte des-
halb mindestens in der gesetzlichen Rückgabezeit aufbewahrt werden.
Für unsere Geräte leisten wir die gesetzliche Gewährleistung von 2 Jahren.
Ersatzteilbestellungen und Reparaturaufträge richten Sie bitte unter Angabe
der Kundennummer bzw. Rechnungsnummer an Ihren Händler
oder direkt an uns.
Unsere Serviceadresse: https://www.asviva.de/kontakt-formular
Damit Ihnen unsere Service-Mitarbeiter optimal weiterhelfen können,
beachten Sie bitte folgende Vorgehensweise:
1. Ist ein bestimmtes Teil beschädigt?
Teilen Sie uns bitte anhand der Teileiste die genaue Teilenummer mit.
2. Liegt eine Störung beim Gerät vor?
Sollten Sie die Möglichkeit einer Videoaufnahme z.B. Handykamera haben,
nehmen Sie die Störung auf und senden uns das Video- oder Bildmaterial zu.
As-STORES GmbH
Kohnacker 9a
D-41542 Dormagen
Internetadresse: http://www.asviva.de

4
WICHTIGE HINWEISE ZU IHREM PRODUKT
Danke, dass Sie sich für eines unserer Produkte entschieden haben und für das damit entge-
gengebrachte Vertrauen. Um Ihnen ein einwandfreies Produkt liefern zu können, obliegen alle
unsere Produkte und deren Produktion einer ständigen sowie ausführlichen Qualitätskontrolle.
Sollte dennoch ein Fehler auftreten, Ihnen das Produkt nicht zusagen oder sollten Sie Anmerkungen und
Vorschläge haben, so bitten wir Sie nicht zu zögern und Kontakt mit unserem Support unter support@
as-stores.com aufzunehmen. Wir werden gemeinsam mit Ihnen eine Lösung nden.
WAS IST ZU BEACHTEN?
• Bitte bewahren Sie die Versandverpackung für den Zeitraum des 30-tägigen Widerrufsrechts auf.
• Bitte beachten Sie, dass im Rahmen des Widerrufsrechtes die Produkte nur getestet und ausprobiert wer-
den sollten. Eine 30-tägige Nutzung der Produkte oder Fahrleistungen von über 5km (z.B. bei Fahrrädern
oder Indoor Cycles) fallen nicht unter die übliche Testphase.
• Der von Ihnen erworbene Artikel wurde frei Bordsteinkante und verpackt geliefert, daher wird dieser im
Falle eines Widerrufs oder eines Defekts wieder im verpackten Zustand und frei Bordsteinkante abgeholt.
• Sollten Sie keine Verpackungen mehr besitzen, so können wir Ihnen nach Absprache eine zukommen
lassen (Erhalt der Verpackung und Abholung des Gerätes erfolgen nicht am selben Tag).
• Die Instandsetzung eines Produktes ndet in unserem Hause statt. Ein Vor-Ort-Service ist nicht möglich.

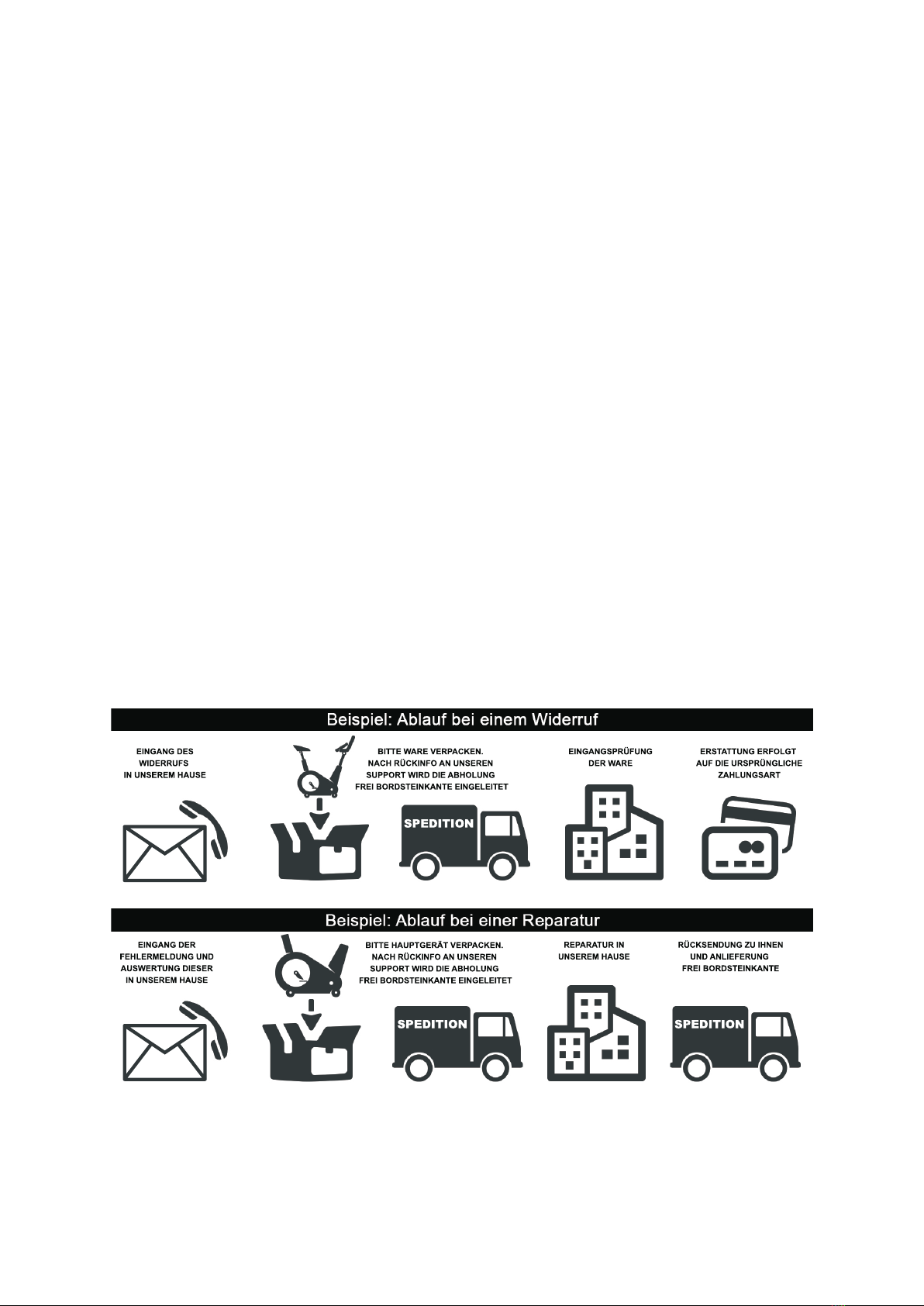

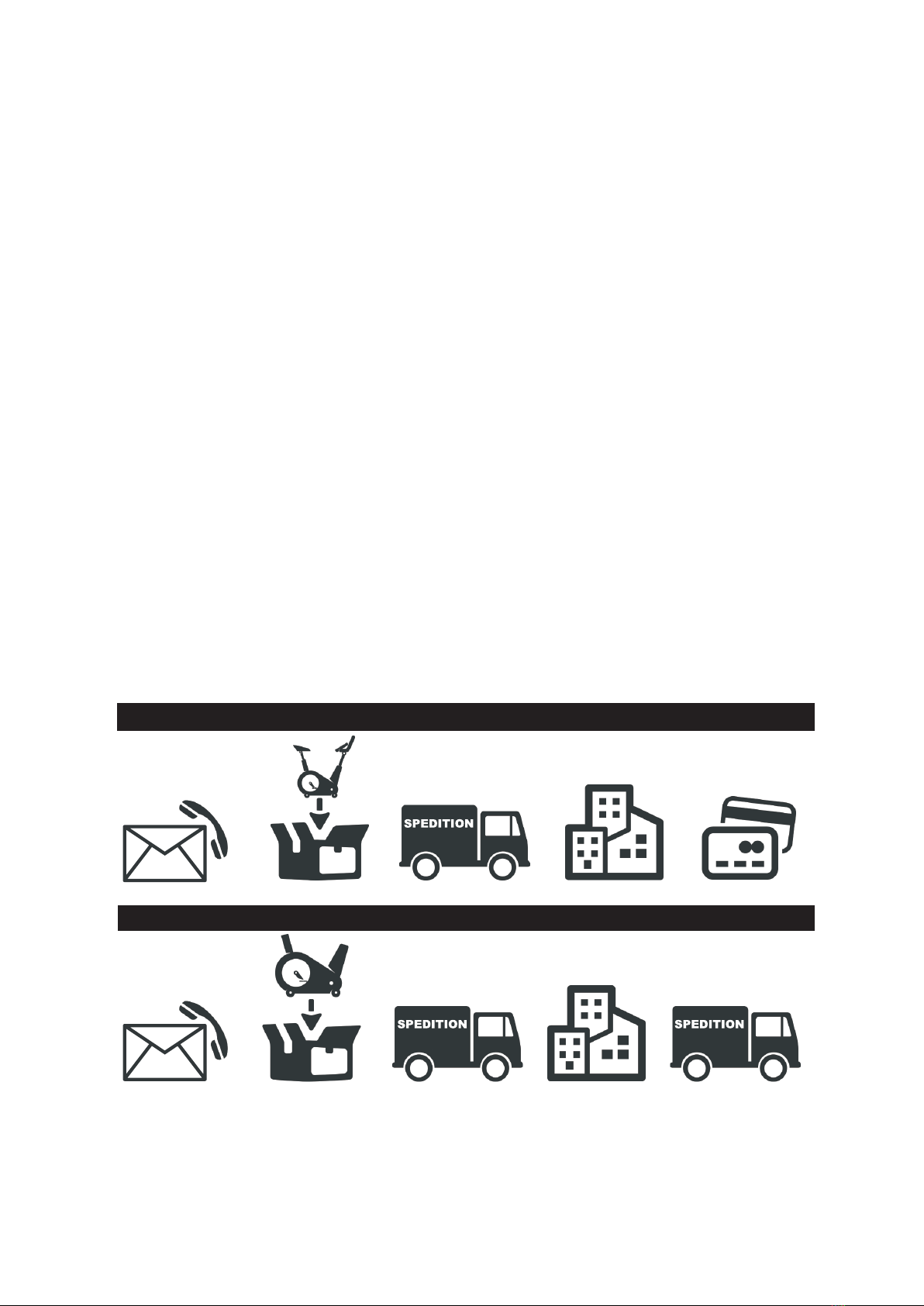

SPEDITIONSPEDITION
RÜCKSENDUNG ZU IHNEN
UND ANLIEFERUNG
FREI BORDSTEINKANTE
REPARATUR IN
UNSEREM HAUSE
BITTE HAUPTGERÄT VERPACKEN.
NACH RÜCKINFO AN UNSEREN
SUPPORT WIRD DIE ABHOLUNG
FREI BORDSTEINKANTE EINGELEITET
EINGANG DER
FEHLERMELDUNG UND
AUSWERTUNG DIESER
IN UNSEREM HAUSE
SPEDITION
ERSTATTUNG ERFOLGT
AUF DIE URSPRÜNGLICHE
ZAHLUNGSART
EINGANGSPRÜFUNG
DER WARE
BITTE WARE VERPACKEN.
NACH RÜCKINFO AN UNSEREN
SUPPORT WIRD DIE ABHOLUNG
FREI BORDSTEINKANTE EINGELEITET
EINGANG DES
WIDERRUFS
IN UNSEREM HAUSE

5
WICHTIGE SICHERHEITSHINWEISE
Bitte lesen Sie die Anleitung genau durch, bevor Sie mit den Zusammenbau beginnen!
• Bauen Sie das Gerät nach der Aufbauanleitung auf und verwenden Sie nur die für den Aufbau des
Gerätes beigefügten gerätespezischen Einzelteile.
• Stellen Sie sicher, dass der Sensor korrekt eingebaut ist, so dass eine Trainingsaufzeichnung per
App gewährleistet werden kann.
• Bitte folgen Sie den Anleitungen des Einbaus des Sensors und der Installation.
• Generell gilt, dass Sportgeräte kein Spielzeug sind. Sie dürfen daher nur bestimmungsgemäß und
von entsprechend informierten bzw. unterwiesenen Personen benutzt werden.
• Wenn Sie Schwindelgefühle, Übelkeit, Brustschmerzen oder andere anormale Symptome
verspüren, stoppen Sie sofort das Training und konsultieren Sie Ihren Arzt.
• Personen wie Kinder, Invaliden und behinderte Menschen sollten das Gerät nur im Beisein einer
weiteren Person, die eine Hilfestellung und Anleitung geben kann, benutzen.
• Trainieren Sie nie unmittelbar nach Mahlzeiten!
• Untersuchen sie das Gerät vor jedem Gebrauch auf lose Bestandteile.

6

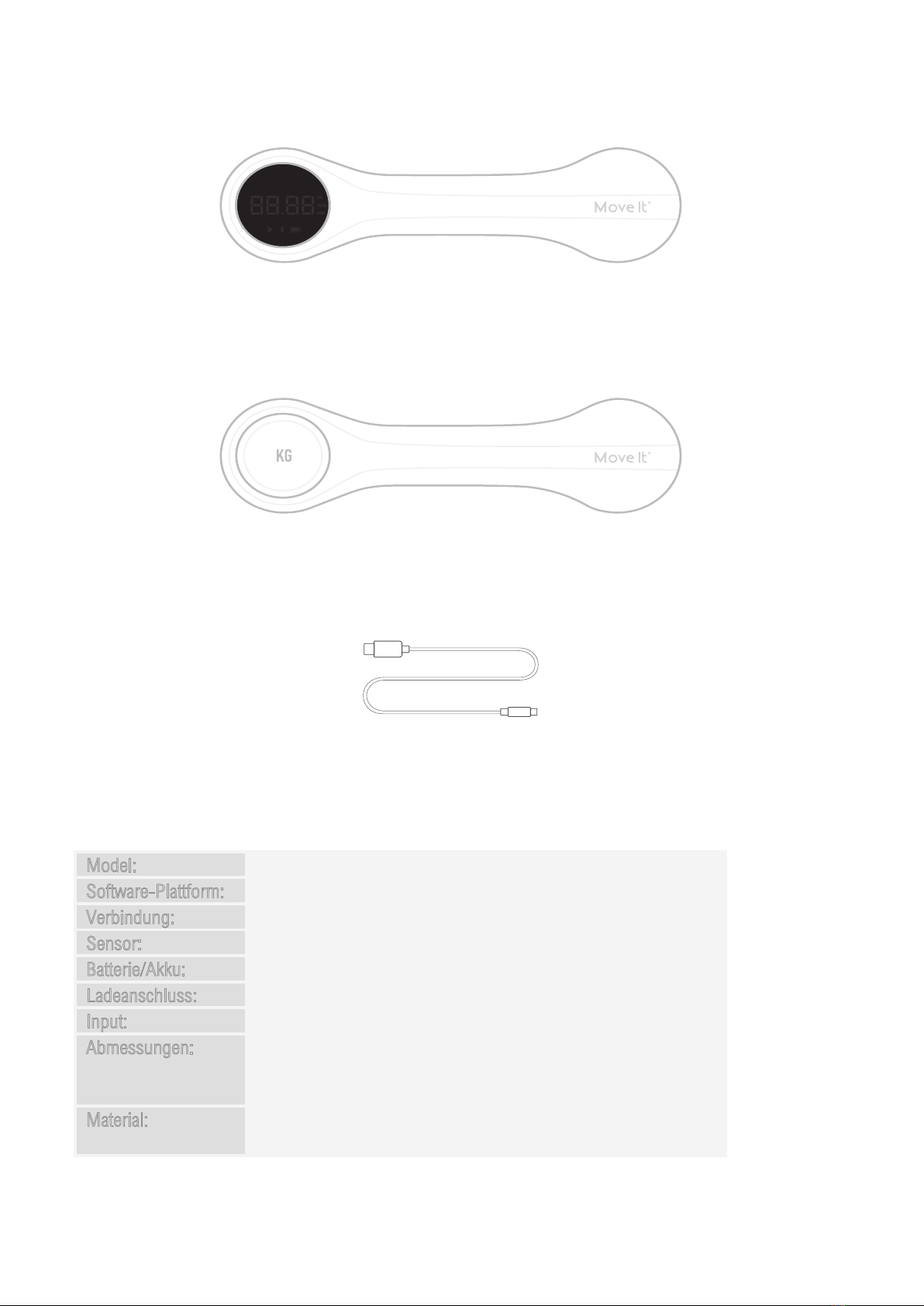

TEILELISTE
1x Kurzhantel mit Sensormodul
1x Kurzhantel (ohne Modul)
1x USB Ladekabel
SPEZIFIKATIONEN
Model:
IA-DB-001
Software-Plattform:
Apple iOS 9.0 oder Android 4.4 oder höher
Verbindung:
Bluetooth 4.0
Sensor:
6-axis Gyroscope Sensor
Batterie/Akku:
180mAh Lithium Batterie
Ladeanschluss:
Micro USB
Input:
5V - 1A
Abmessungen:
0,5 kg: W 58 x H 58 x L 190 cm
(1PC)
0,75 kg: W 58 x H 58 x L 198cm (1PC)
1,00 kg: W 58 x H 58 x L 210 (1PC)
Material:
TPU, ABS Plastic, Sensor Module,
LED Display

7
SENSOR MODUL

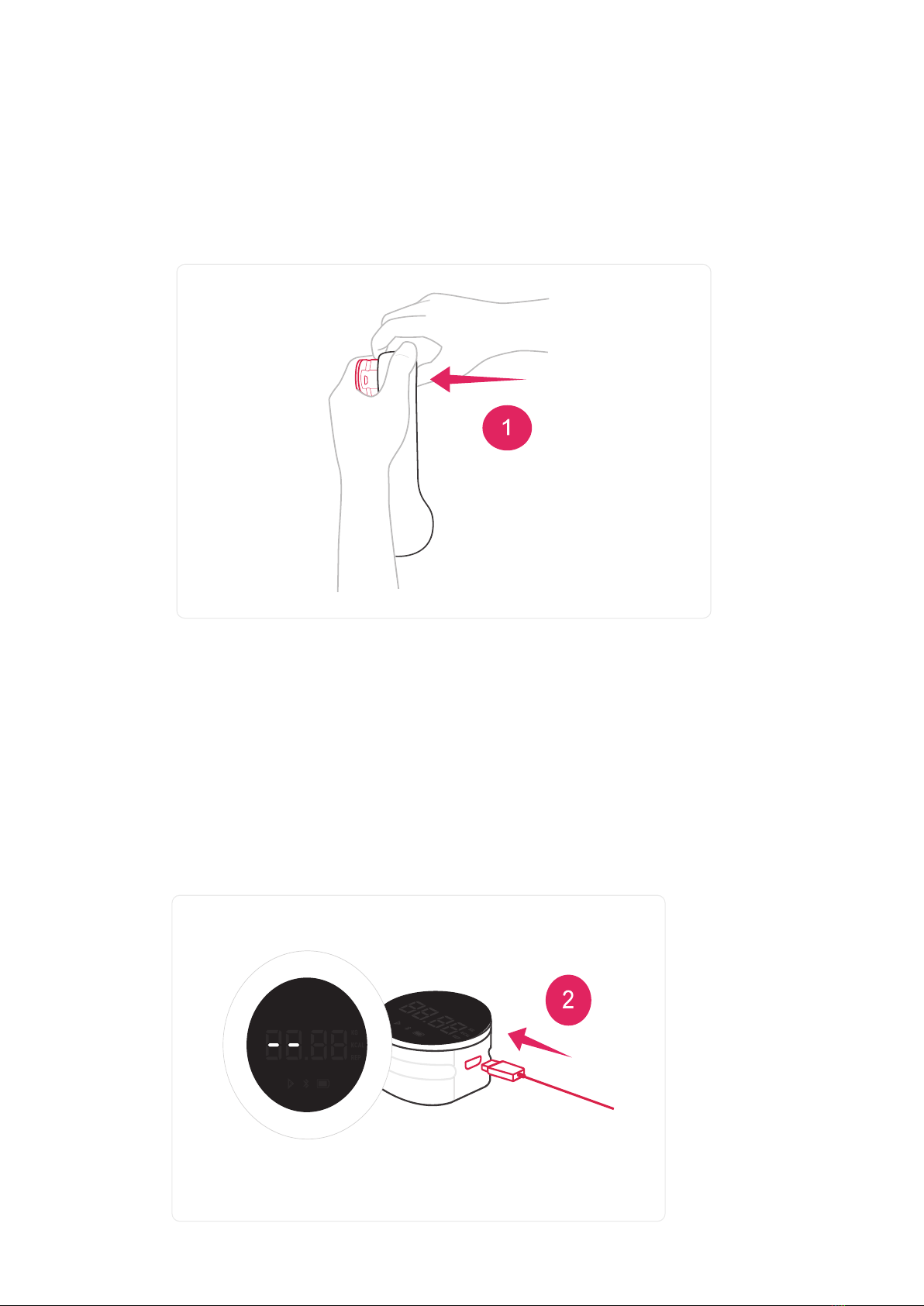

Drücken Sie vorsichtig das kleine Loch auf der Rückseite der Hantel und nehmen Sie das Sensomodul heraus.
ENTNAHME DES SMART MODULS
Schließen Sie das Sensormodul, für eine Stromversorgung und Ladung, über das USB-Kabel an.
Der LED-Anzeigebildschirm wird aktiviert wenn es leuchtet.
Bitte laden Sie das Sensormodul vor dem ersten Gebrauch über 20 Minuten auf.
Stellen Sie sicher, dass der LED-Bildschirm mindestens 2 Linien/Balken Stromstärke anzeigt.
Die andere Hantel (ohne Sensormodul) kann nicht aufgeladen werden.
AKTIVIEREN DES SMART MODULS

8
SENSOR MODUL

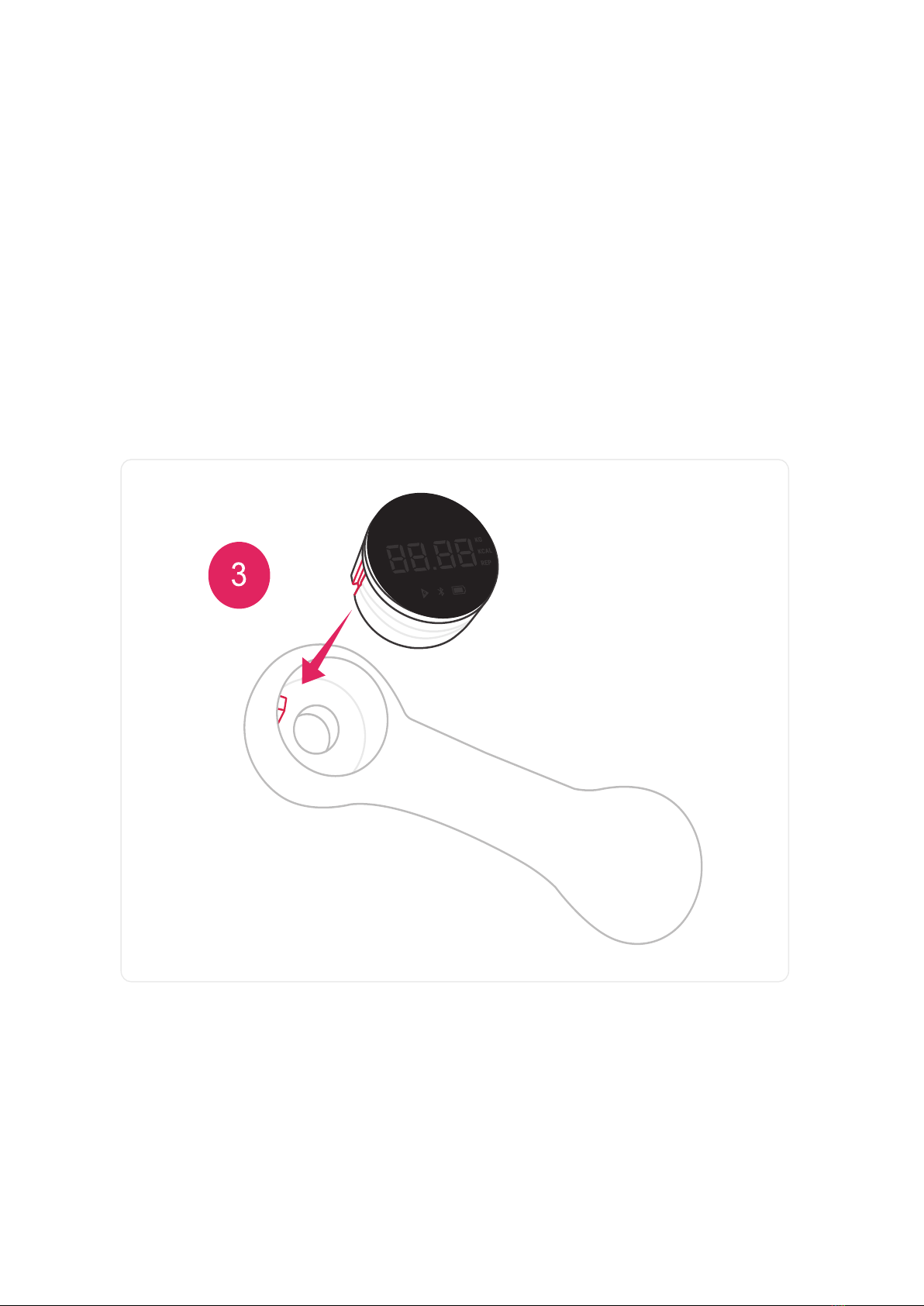

Achten Sie auf die Steckplatzposition und setzen Sie das Smart-Modul wie abgebildet in die Hantel ein.
Das Display leuchtet auf.
MONTAG / EINSETZEN DES SMART MODULS

9
SENSORMODUL
Langsam blinkend: Aufladen
(1 Linie entspricht ca. 25 % Leistung)
Linien vollständig: vollständig geladen
Schnelles Blinken: Warnung bei niedrigem Batteriestand
(verbleibende Leistung: 10 %)
Langsam blinkend: Warten auf Verbindungsaufbau mit Move it-App
Anhaltendes Leuchten: Verbunden mit Move it-App
„Di“ einmal
TON Feedback
Langsam blinkend: Aufladen
(1 Lienie entspricht ca. 25 % Leistung)
Keine Verbindung zur Move it-App
„Di“ zweimal App erfolgreich verbunden
„Di“ dreimal Warnung bei niedrigem Batteriestand
(„Di“ = Piepton)
STATUS-ANZEIGE

10
APP
INSTALLATION MOVE-IT APP
Scannen Sie den QR-Code, um die Move It-App herunterzuladen.
Alternativ können Sie auch im Appstore oder Playstore nach Move it Fitness suchen.
KOPPELN DES GERÄTS
Hinweis:
Bitte koppeln Sie das Produkt über die App und nicht über die System-Bluetooth-Einstellung Ihres
Telefons. Das aktualisierte Framework von Google kann es erforderlich machen, dass Android-Benutzer
neben Bluetooth auch GPS einschalten, um eine stabile Verbindung mit dem Produkt aufrechtzuerhalten
1. Schalten Sie die Bluetooth-Funktion auf Ihrem Mobilgerät ein.
2. Önen Sie die Move it-App und gehen Sie zu
[ME] - [DEVICE Management]
wählen Sie den SMART DUMBBELL aus, folgen Sie dem Pairing-Prozess auf dem Bildschirm.
INSTALLATION TV VERSION
Die Move It TV APP unterstützt Smart-TVs verschiedener Hersteller.
Für Details, önen Sie bitte Ihr TV-Support-Center.
Suchen Sie die APP mit dem Namen„Move it“ im TV-APP Bereich, laden Sie sie herunter und
installieren Sie diese.
Das Gerät hat Probleme beim Koppeln oder Verbinden mit der Move It App?
Bitte stellen Sie sicher, dass das Gerät über genügend elektronische Leistung verfügt.
(zwei Linien sind etwa 50% Leistung)
Starten Sie Ihr Mobilgerät und / oder die Bluetooth-Funktion neu, wenn das Gerät nicht in der Lage ist, sich mit
der Move It APP zu verbinden.
Rufen Sie die Move It App auf, löschen Sie das Gerät und verbinden Sie es erneut, indem Sie hier:
(„Move It“ „Me“ -„Device Management“ -„Dumbbell“) auswählen, wenn Sie das Gerät nicht verbinden können.

11

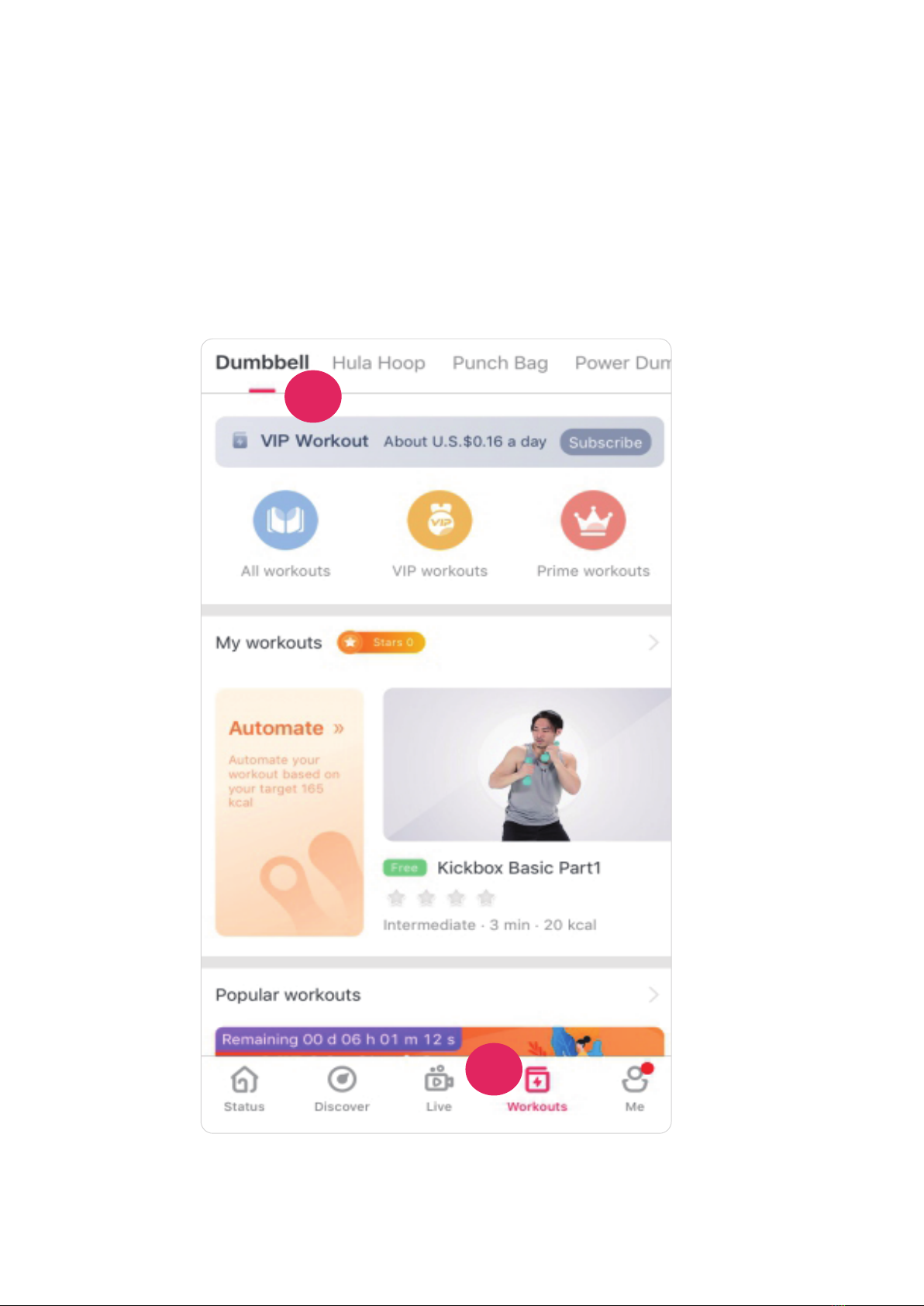

APP
- rufen Sie die Move It APP auf
- klicken Sie unten im Menü auf„Workouts“
- klicken Sie oben auf der Seite auf„Dumbbell“, um verschiedene Trainingsmodi auszuwählen.
A
B
TRAINING STARTEN

12
AKKU
Bitte halten Sie Abstand zu anderen drahtlosen Geräten und vermeiden Sie gegenseitige Störungen.
Laden Sie Ihren Akku nur mit dem mitgelieferten Ladegerät. Benutzen Sie auf gar keinen Fall das Lade-
gerät eines anderen Herstellers.
Auch dann nicht, wenn die Stecker des Ladegerätes zu Ihrem Akku passen. Der Akku kann sich in diesem Fall
erhitzen, entzünden oder explodieren.
Achten Sie darauf, dass der Akku und das Ladegerät während des Ladevorganges nicht feucht oder
nass werden, um elektrische Schläge und Kurzschlüsse zu vermeiden.
Überprüfen Sie den Ladezustand, wenn der Akku länger als zwei Monate nicht benutzt wird und laden Sie
ihn gegebenenfalls zwischendurch nochmal nach.
Falls ein Austausch von Akku oder Ladegerät notwendig ist, verwenden Sie bitte ausschließlich
Original-Ersatzteile. Sollten dennoch andere Ersatzteile oder nicht passende Zubehörteile verwendet
werden, resultiert daraus ein erhöhtes Risiko durch Beschädigung und Fehlfunktionen. In solch einem Fall
erlischt jeglicher Garantieanspruch auf das Produkt.
Entsorgen Sie Ihren Akku nicht im normalen Hausmüll. Beachten Sie das Batterieentsorgungsgesetz.
Bitte beachten Sie auch eventuell vorhandene Hinweise auf dem entsprechenden Aufkleber auf dem Akku
oder dem Ladegerät.
Önen oder reparieren Sie niemals den Akku. Ein Akku mit beschädigtem Gehäuse darf nicht mehr be-
nutzt werden. TAUSCHEN SIE DEN AKKU SOFORT AUS.
Kurzschluss-, Feuer- und Explosionsgefahr.
HARDWARE ANWEISUNGEN
• Das Produkt schaltet sich automatisch ab, wenn es über 3 Minuten nicht benutzt wird.
• Es gibt keinen Netzschalter am Produkt.
Der LED-Bildschirm leuchtet automatisch auf, wenn die APP angeschlossen wird.
Das Gerät wird ausgeschaltet und geht in den Ruhezustand wenn die App„Move it“ länger als
15 Sekunden unterbrochen wird.
• Über das Sensormodul wird der untere konkave Punkt für das Produkt identiziert.
Bitte nicht drücken, und stellen Sie sicher, dass das Sensormodul auf den linken Steckplatz
ausgerichtet ist. Sie können ihn nur verwenden, wenn das Sensormodul fest im Gerätegehäuse sitzt.
HINWEIS BEI FLUGREISEN
Bitte geben Sie diese beim Gepäck an, wenn Sie die Hantel mit dem Flugzeug transportieren, da der
Sensor eine besondere Struktur aufweist!

13
GEWÄHRLEISTUNGSRECHT
Herzlichen Glückwunsch zu Ihrer Entscheidung zum Kauf eines Produkts aus dem Hause AsVIVA.
Gemäß des zum 01. Januar 2002 geänderten europäischen Gewährleistungsrechts,
steht Ihnen eine gesetzliche Gewährleistungsfrist von 2 Jahren zu.
Die Gewährleistungsfrist beginnt mit der Übergabe der Ware durch den Fachhändler.
Zum Nachweis des Kauf- bzw. Übergabedatums heben Sie bitte die Kaufbelege wie Rechnung und Kassenzet-
tel für die Dauer der Gewährleistungsfrist auf.
Neben der grundsätzlichen 2-jährigen Gewährleistungsfrist besteht eine gesetzliche
sogenannte Umkehr der Beweislast für einen Zeitraum von 6 Monaten nach Übergabe des Produktes. Das
bedeutet, dem Verkäufer obliegt es bei Auftreten eines Fehlers zu beweisen,
dass der Fehler zum Zeitpunkt der Übergabe noch nicht vorhanden war und nicht durch unsachgemäßen
Gebrauch, funktionsbedingtem Verschleiß oder Missbrauch entstanden ist.
1. Die Gewährleistung bezieht sich nicht auf:
• alle Teile, die einem funktionsbedingten Verschleiß unterliegen, soweit es sich nicht um
Produktions- oder Materialfehler handelt.
• Schäden, die durch unsachgemäße oder mangelhafte Pege und nicht fachmännisch durchgeführ-
te Reparaturen, Umbauten oder Austausch von Teilen entstehen,
• Schäden, die durch unsachgemäßen Gebrauch und höhere Gewalt enstehen.
2. Berechtigte Gewährleistungsansprüche liegen vor, wenn:
• Der reklamierte Schaden oder Fehler zum Zeitpunkt der Übergabe an den Kunden bereits vorhan-
den war
• Kein natürlicher oder funktionsbedingter Verschleiß Ursache für die Abnutzung oder Veränderung
des Gutes war ( siehe Liste Verschleißteile unter Garantiebedingungen! )
• Der Schaden oder Fehler nicht ursächlich dadurch entstanden ist, dass kein bestimmungsgemäßer
Gebrauch des Gerätes erfolgte.
Falls Sie Fragen zu Ihrem Produkt haben, helfen Ihnen unsere Mitarbeiter der
Serviceabteilung gerne weiter (sehen Sie dazu bitte in den Gewährleistungsbestimmungen nach).
Wir wünschen Ihnen immer viel Freude!
Ihr AsVIVA Team

14

15
WARRANTY TERMS
Important!
Only the original packaging ensures adequate transport protection of the device and should therefore
be kept at least in the statuory return period.
Four our equipment we provide the leaga warranty of 2 years.
For spare parts and repair orders, please contact your dealer or directly to AsVIVA,
indictating the customer number or invoice number. Our service is available 24 hours.
Our service adress: https://www.asviva.co.uk/contact
To ensure that our service sta󰀨 can help you optimally,
please consider the following procedure:
1. Is a specic part damaged
Please tell us the exact part number using the parts list.
2. Is there a fault with the unit?
Should you have the possibility of a video recording e.g. mobile phone camera, pickup the error and
send us the video or picture material.
As-STORES GmbH
Kohnacker 9a
D-41542 Dormagen
Internetadresse: http://www.asviva.de

16
IMPORTANT INFO ABOUT YOUR PRODUCT
Thank you for being our valued customer. We are grateful for the condence you have placed in us and
hope we met your expectations. In order to deliver an impeccable product, all our products are subjec-
ted to a comprehensive quality control.
If nevertheless an item is defective and needs to be repaired, you do not like the product or you have
any suggestions about it, please do not hesitate to contact our support team at [email protected].
We will nd a solution for your request together.
WHAT NEEDS TO BE CONSIDERED?
• Our company issues a right of revocation for a period of 30 days. Please keep the shipping packa-
ging during this period.
• Please note that during the right of revocation-period the products should only be tested and tried
out. Using products over a period of 30 days or cover a mileage over 5km (for example bikes or
indoor cycles) does not fall in the usual test phase.
• Your order was delivered packed and free curbside, therefore in case of revocation or defect it will
be picked up again packaged and free curbside.
• If you have no more packaging, please contact us and after consultation we can send you one
(Notice: reception of the packaging and collection of the device do not occur on the same day.
• The repair of a product takes place within our company. A local service is not possible.
RECEPTION OF THE
REVOCATION IN OUR
HOUSE
RECEPTION-CHECK OF
THE PRODUCT
PLEASE PACK THE PRODUCT
CAREFULLY AND THEN INFORM
OUR SUPPORT THAT WE CAN
INITIATE A PICKUP FREE
CURBSIDE
REFUND BY YOUR ORIGINAL
METHOD OF PAYMENT
Example for a revocation
Example of a repair procedure
RECEPTION AND
ANALYSIS OF THE
DEFECT REPORT AT OUR
SERVICE
PLEASE PACK THE MAIN UNIT
CAREFULLY AND THEN INFORM
OUR SUPPORT THAT WE CAN
INITIATE A PICKUP FREE
CURBSIDE
EXAMINATION AND
REPAIR OF THE
PRODUCT
PRODUCT RETURN TO
YOU AND DELIVERY
FREE CURBSIDE

17
IMPORTANT SAFETY INSTRUCTIONS
Please read the instructions carefully before you start the assembly!
• Assemble the device according to the assembly instructions and use only the device-specic
individual parts enclosed for the assembly of the device.
• Make sure that the sensor is correctly installed so that a training recording via app can be
guaranteed.
• Please follow the instructions for mounting the sensor and installation.
• As a general rule, sports equipment is not a toy. They may therefore only be used as intended and
by appropriately informed or instructed persons.
• If you experience dizziness, nausea, chest pain or other abnormal symptoms, stop exercising
immediately and consult your doctor.
• Persons such as children, invalids and disabled persons should use the equipment only in the
presence of another person who can provide assistance and guidance.
• When adjusting adjustable parts, pay attention to the correct position. (height and speed)
• Never exercise immediately after meals!
• Inspect the unit for loose components before each use.

18
PART LIST
1x Dumbell with intelligent sensor module
1x Dumbell (Non-intelligent)
1x USB charging cable
SPECIFICATIONS
Model:
IA-DB-001
Platform:
Apple iOS 9.0 or Android 4.4 or higher
Connection:
Bluetooth 4.0
Sensor:
6-axis Gyroscope Sensor
Battery:
180mAh Lithium battery
Charging Port:
Micro USB
Input:
5V - 1A
Dimension/ Net
weight:
0,5 kg: W 58 x H 58 x L 190 cm
(1PC)
0,75 kg: W 58 x H 58 x L 198cm (1PC)
1,00 kg: W 58 x H 58 x L 210 (1PC)
Materials:
TPU, ABS Plastic, Sensor Module,
LED Display

19
SENSOR MODULE
Carefully push the small hole on the back of the dumbbell and remove the sensor module.
TAKE OUT THE SMART MODULE
Connect the sensor module, for power supply and charging, via the USB cable.
The LED display screen is activated when it is lit.
Please charge the sensor module over 20 minutes before rst use. Make sure that the LED screen shows at
least 2 lines/bars of electricity power.
The other dumbbell (without sensor module) cannot be charged.
ACTIVE SMART MODULE

20
SENSOR MODULE
Pay attention to the slot position and insert the smart module into the dumbbell as shown.
The display lights up.
ASSEMBLY SMART MODULE
